ABB Symphony Harmony/INFI 90 DCS远程I/O模块升级套件

产品定位与解决的问题

该升级套件是 ABB 为 Symphony Harmony/INFI 90 过程控制系统提供生命周期支持的一部分，核心组件为新型低成本 IMRIO22 模块，旨在解决以下问题：

组件过时，新零件难以获取

零件更换成本高，维修能力下降

电气远程通信链路易受噪声、雷击影响

远程 I/O 问题排查困难

通信链路速度慢，I/O 点更新耗时

控制器配置需使用多段控制块进行特殊 “调优”

IMRIO02 与部分 I/O 模块存在固件兼容性问题

系统零件更换需格外谨慎

升级套件的优势

可靠性提升：采用更新技术，改进光纤通信，减少干扰影响。

备件可用性：提供全新替换零件，解决过时问题。

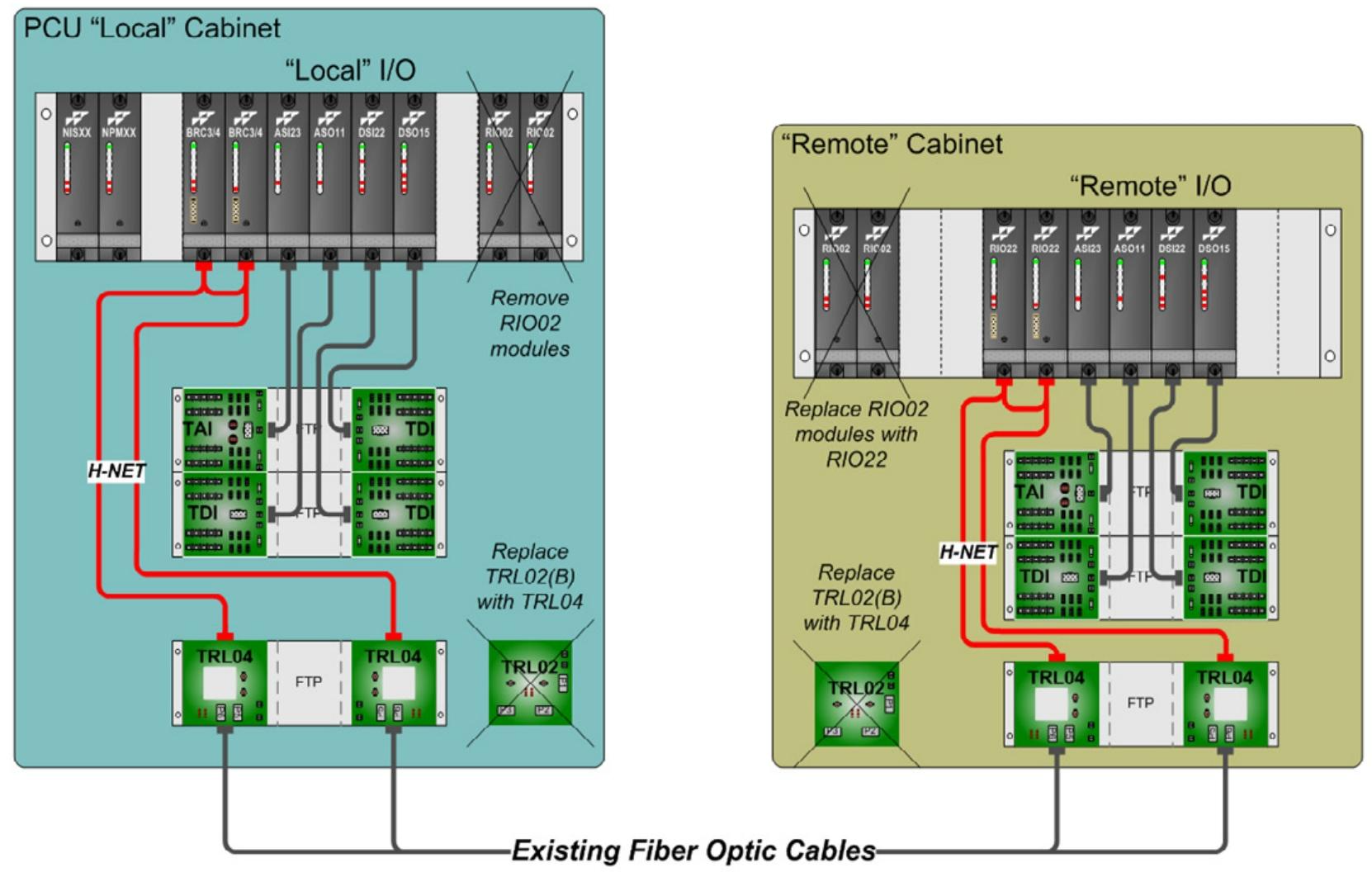

安装便捷：与现有远程 I/O 设置兼容，相同机架尺寸，可复用现有光纤电缆，IMRIO22 直接替换远程机柜中的 RIO02。

空间优化：本地机柜中无需再使用 RIO02，其功能整合至 BRC300/400（替换本地机柜中的 MFP 或 MFC 控制器），减少机柜占地面积。

性能增强：内存容量增加，执行和通信速度提升，通信链路及远程 I/O 更新速度加快。

兼容性与可维护性：改善远程 I/O 处理器与模块的硬件 / 固件兼容性，IMRIO22 模块采用闪存，固件升级更简便。

冗余与容错：冗余能力提升，主备 IMRIO22 切换更快，错误检查和诊断功能增强，便于故障排查，具备冗余 HNET 远程通信通道。

系统要求与限制

最低系统要求：

BRC300/400 控制器需配备过程总线适配器（PBA），若未配备需额外添加

Composer 工程工具版本 5.0 或更高

远程链路需使用 62.5/125 微米多模光纤电缆

限制条件：

仅支持光纤点对点通信链路，电气链路（双轴或同轴电缆）必须替换为光纤

不支持串行或菊花链多 - drop 链路，多个远程机柜（最多 6 个）需采用从本地机柜出发的星形配置

升级套件的型号与组件

型号：

INRIOK01：适用于非冗余配置

INRIOK02：适用于冗余配置

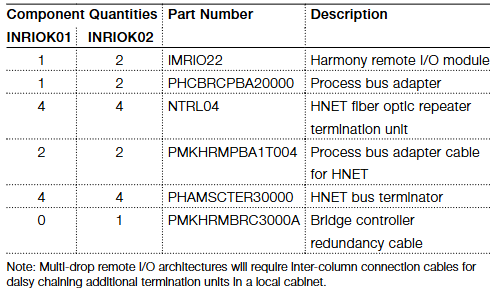

组件清单：

组件、INRIOK01 数量、INRIOK02 数量、描述

IMRIO22、1、2、Harmony 远程 I/O 模块

PHCBRCPBA20000、1、2、过程总线适配器

NTRL04、4、4、HNET 光纤中继器终端单元

PMKHRMPBA1T004、2、2、HNET 的过程总线适配器电缆

PHAMSCTER30000、4、4、HNET 总线终端器

PMKHRMBRC3000A、0、1、桥控制器冗余电缆

系统兼容性

远程 I/O 功能与 Harmony BRC300/400 及更高版本控制器的所有现有功能兼容，包括支持多个远程 I/O 链路、混合 I/O 类型（如 IOR/S800、Harmony 机架 I/O、Harmony 块 I/O），以及复用现有光纤远程链路电缆。
