ABB NextMove ESB-2 运动控制器
时间: 2025-07-28浏览次数：
ABB NextMove ESB-2 运动控制器
ABB NextMove ESB-2 运动控制器
产品定位：NextMove ESB-2 是一款高精度多轴智能控制器，支持伺服电机和步进电机控制，适用于自动化生产线、精密机械等场景，通过 Mint 编程语言实现复杂运动控制（如点位运动、电子齿轮、凸轮同步等）。
产品概述与核心特性
1. 型号与分类
根据伺服轴数量、串行接口类型和步进输出类型分为 8 种型号，核心差异如下：
型号系列、伺服轴数量、步进轴数量、额外编码器输入、串行端口、步进输出类型
NSB202、3、4、2、RS232/485、差分输出
NSB203、3、4、2、RS232/485、开集电极输出
NSB204、4、4、1、RS232/485、差分输出
NSB205、4、4、1、RS232/485、开集电极输出
2. 核心功能
多轴控制：支持 4 路步进轴 + 3/4 路伺服轴（型号 dependent），支持主从跟随、电子齿轮等复杂运动模式。
丰富 I/O 接口：20 路数字输入、12 路数字输出、2 路 12 位模拟输入、4 路 12 位模拟输出，适配多种传感器和执行器。
通信能力：标配 USB 1.1、RS232/RS485、CANopen（兼容第三方设备）及 Baldor CAN（专有协议）。
编程灵活性：基于 Mint 语言（结构化 Basic），支持快速开发简单运动程序及复杂同步控制逻辑。
硬件与接口配置
1. 电源与安装
供电要求：+24V DC（±20%），持续电流 2A，建议配置 4A 保险丝的独立电源。
安装环境：工作温度 0~45℃，相对湿度≤80%（无凝露），需垂直安装在非易燃表面，周围预留≥20mm 散热空间。
机械尺寸：245mm×140mm×45mm，重量约 700g，通过 M4 螺丝固定。

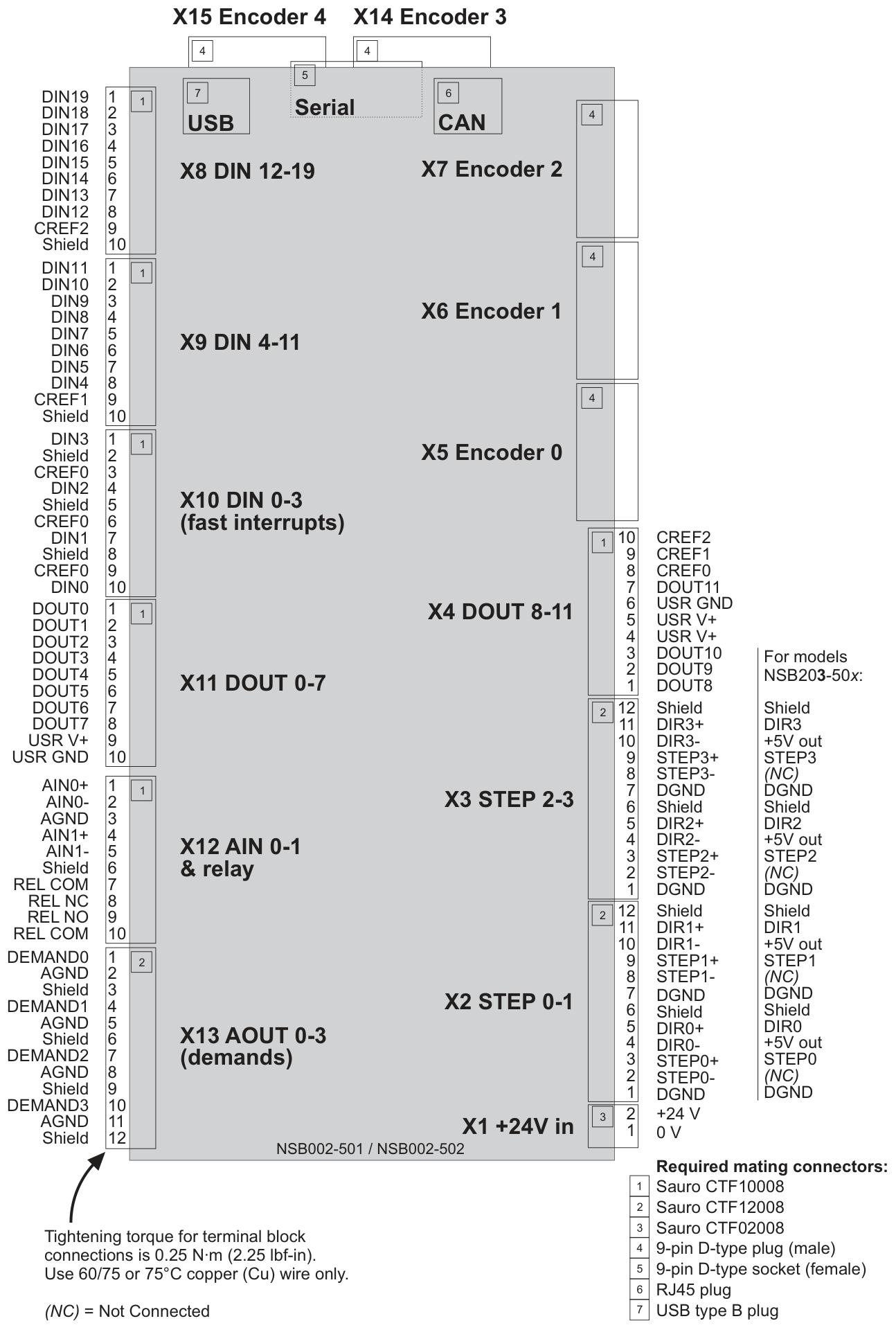

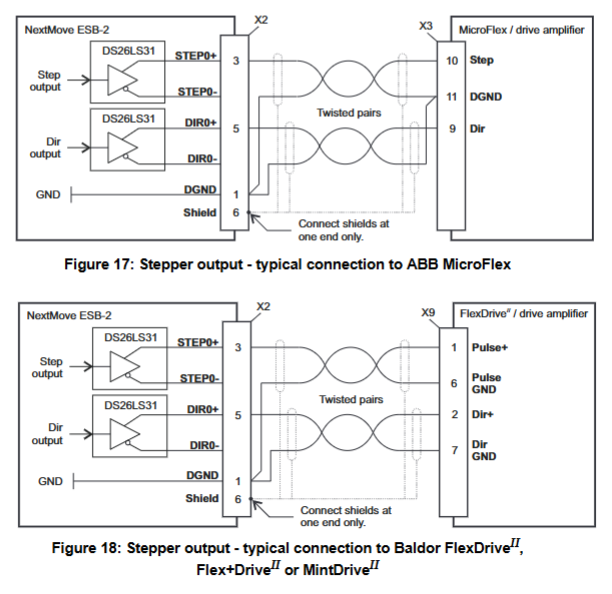

2. 关键接口参数
模拟输入：差分输入，±10V 量程，12 位分辨率，输入阻抗 120kΩ，最高采样率 4kHz
模拟输出：单端输出，±10V 量程，12 位分辨率，最大输出电流 2.5mA，更新频率最高 10kHz
数字输入：光耦隔离，支持电平 / 边沿触发，共 3 组公共端（CREF0/1/2），输入电压 12~30V DC
数字输出：最大总电流 500mA（DOUT0-7）/500mA（DOUT8-11），支持驱动继电器、电磁阀等
编码器输入：支持 5 路增量编码器（A/B/Z 相），RS422 差分信号，最高输入频率 10MHz
CAN 接口：支持 CANopen 和 Baldor CAN 协议，波特率最高 1Mbps，需 12-24V 供电（光耦隔离）
串行接口：RS232（最高 115.2Kbaud）/RS485（支持多机级联），USB 1.1（兼容 USB 2.0/3.0）
软件与编程指南
开发环境与工具
1. 核心软件组件
Mint WorkBench：集成开发环境（IDE），用于程序编写、调试、参数配置及运动监控，支持 Windows XP 及以上系统（32/64 位）。主要功能包括：
代码编辑与语法检查
实时数据采集与图形化显示（位置、速度、电流等）
轴参数配置与伺服调谐
固件更新与系统诊断
Mint Machine Center (MMC)：用于管理多控制器网络，支持扫描、连接多个 NextMove ESB-2 节点，可创建可视化系统布局并保存工作区配置。
2. 软件安装与连接
安装要求：PC 需满足最低配置（1GHz 处理器、512MB 内存、2GB 硬盘空间、USB 或串口），管理员权限方可安装。
连接方式：
USB：通过 USB Type B 接口直接连接，自动安装驱动（Windows XP/Vista/7 兼容）。
串口：RS232（最大 3m 电缆）或 RS485（支持多机级联，需终端电阻匹配）。
网络：通过 CANopen 或 Baldor CAN 协议连接分布式节点。
Mint 编程语言基础
语言特性
Mint 是专为运动控制设计的结构化语言，基于 Basic 语法，扩展了运动控制专用命令，特点包括：
多轴支持：通过轴编号（0-7）区分控制对象，支持同时操作多个轴。
实时性：循环周期可配置（1ms 或 2ms），确保运动指令高效执行。
丰富库函数：涵盖点位运动、速度控制、同步跟随等专用命令
