ABB MNS iS 电机控制中心系统
ABB MNS iS 电机控制中心系统
产品定位：MNS iS 是基于 MNS 系列技术升级的智能电机控制中心，集成保护、控制、监测功能，适用于工业生产线、能源设施等场景，通过模块化设计实现高效运维与全生命周期成本优化。
系统核心特性与价值
1. 核心优势
高安全性：功率与控制区域物理隔离，符合 IEC 61439 系列标准，支持电弧故障防护（最高 100 kA/300 ms），保障人员与设备安全。
标准化与灵活性：全预装功率模块（MStart）支持多种启动器类型（直接启动、星三角启动等），控制模块（MControl）可通过软件配置扩展功能，无需额外硬件。
低生命周期成本：通过预测性维护（状态监测）减少停机时间，标准化模块降低库存需求，简化故障排查流程。
智能信息管理：集成 Web 服务器与工业通信协议（Profibus、Profinet 等），支持远程监控与数据分析，实现运维数字化。
2. 创新设计
功能模块分离：功率模块（MStart）与控制模块（MControl）独立操作，支持带电更换模块，提高系统可用性。
无变压器传感技术：采用高精度分流传感器测量电流、电压及温度，替代传统互感器，减少能耗与空间占用。
即插即用架构：模块自动识别位置与类型，通信网络自动配置，降低工程复杂度。
系统架构与组件

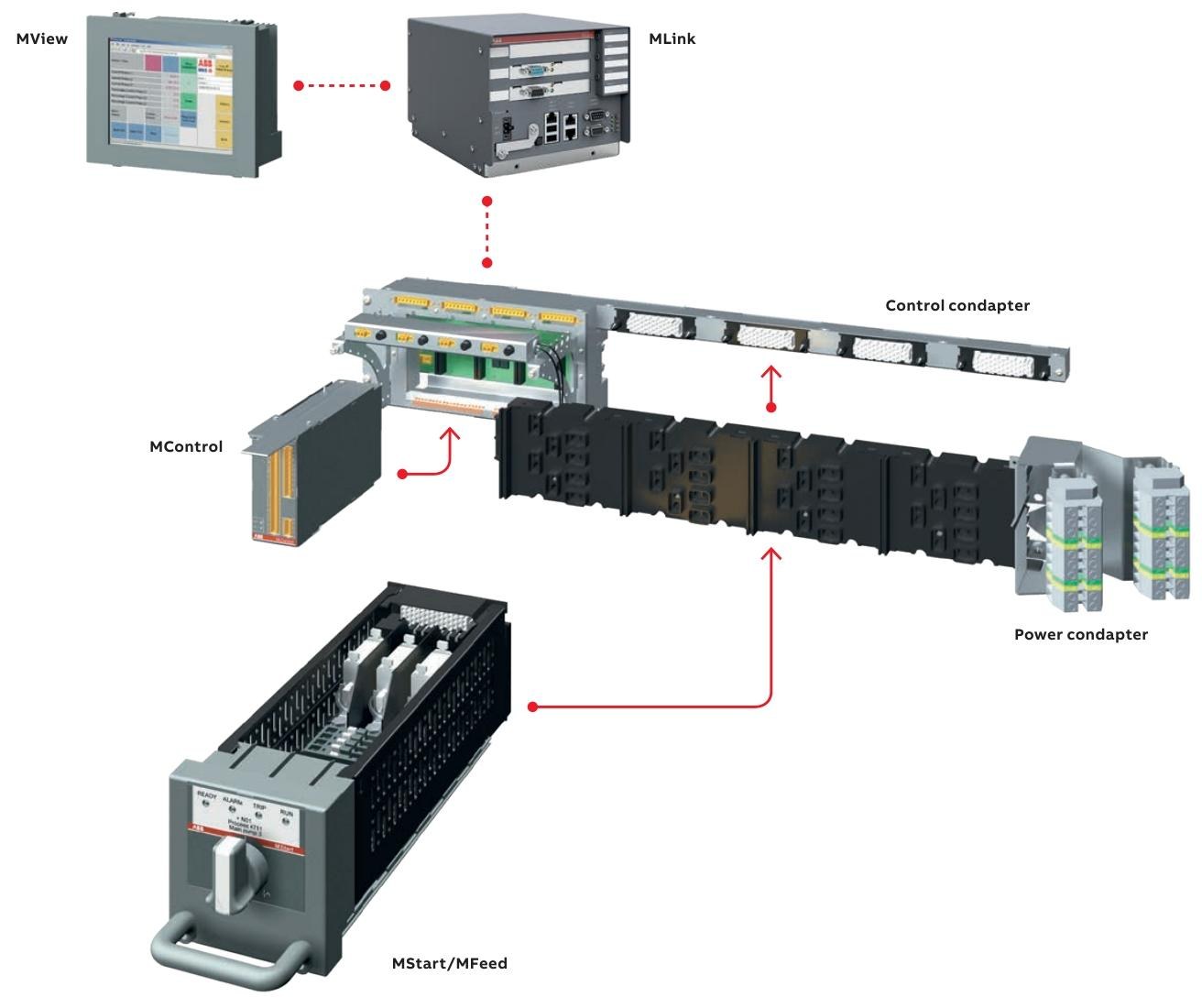

1. 硬件组成
功率模块（MStart）：
包含隔离器、短路保护装置（熔断器或断路器）、接触器及传感器模块。
支持抽屉式（6E/4 至 24E 尺寸）与固定式（适用于≥250 kW 电机）安装，适配 400 V、500 V、690 V 电压等级。
控制模块（MControl）：
核心控制器，负责保护算法（过载、缺相、接地故障等）、逻辑控制及数据采集。
支持扩展 I/O 接口（数字量、模拟量、PTC/PT100 温度输入），适配不同现场信号需求。
通信与接口模块：
MLink：作为网关连接上层系统，支持 Profibus DP、Profinet、Modbus 等协议，内置 Web 服务器。
MView：本地人机界面（HMI），支持触摸操作与状态监控，可通过网络远程访问。

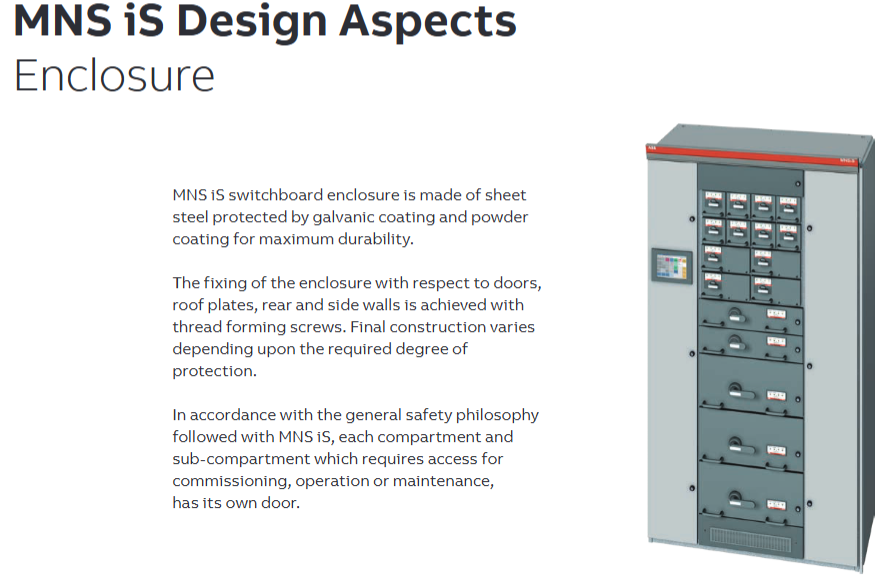

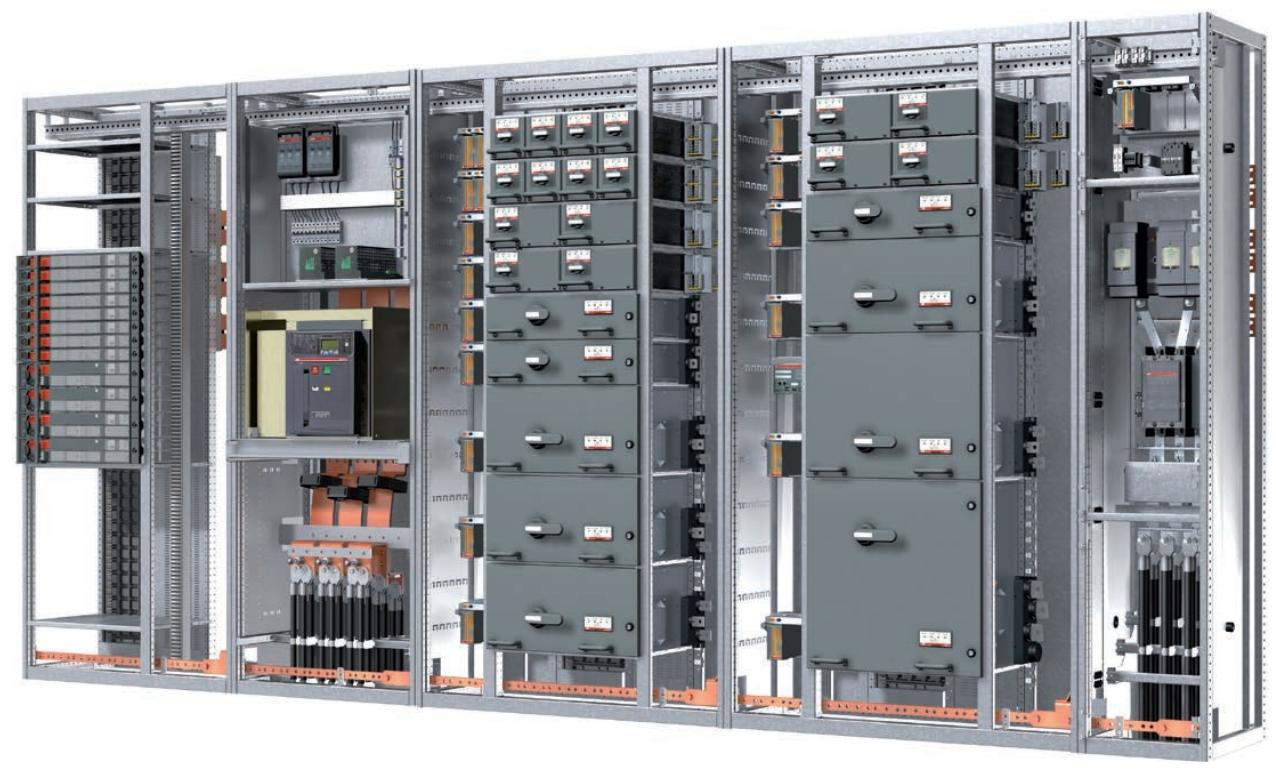

2. 结构设计

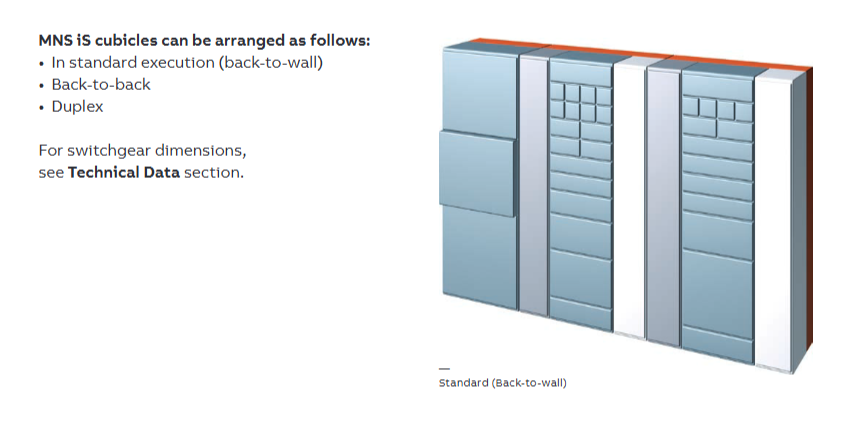

隔间分离：垂直与水平隔间严格区分设备区、控制电缆区、功率电缆区及母线区，避免电磁干扰，支持不同钥匙锁管控访问权限。
母线系统：主母线位于柜体后部，采用免维护设计（铜材质，可选镀银或绝缘套管），通过多功能隔离墙（MFW）实现与设备区的安全隔离。
电缆管理：功率与控制电缆分区布线，支持上下进线，适配不同安装场景。
控制与保护功能
1. 保护功能模块
热过载保护（TOL）：基于 IEC 60947-4-1 标准，计算电机热容量，提供 “跳闸时间”“复位时间” 预警，支持 ATEX 认证场景。
电机异常保护：监测缺相、电流不平衡、欠压、接地故障等，可配置报警或跳闸动作。
工艺监测保护：包括堵转、欠载、空载、启动次数限制等，预防机械故障（如泵 cavitation）。
2. 维护与状态监测
预测性维护：监测接触器动作次数、模块插入次数、运行小时数、触点温度等参数，超出阈值时触发报警。
系统自诊断：自动验证模块类型与位置匹配性、通信状态及控制电压，确保系统完整性。
通信与集成
通信架构与核心组件
1. 通信节点与层级
MNS iS 的通信系统采用分布式架构，分为三级节点：
现场级：以MControl（电机控制器）为核心，负责单台电机的保护、控制与数据采集，通过内部总线与功率模块（MStart）通信。
网络级：通过MLink网关实现多节点汇总，支持与上层系统交互，最多可连接 60 个 MControl 模块。
监控级：集成MView本地人机界面与 Web 服务器，支持远程访问与配置。
2. 关键通信组件
组件 功能描述
MControl 内置通信接口，支持与 MStart 模块实时数据交互（电流、温度、状态等），可直接连接 Profibus DP/Profinet 网络。
MLink 作为系统网关，支持 Profibus DP、Profinet、Modbus RTU/TCP、OPC 等协议，实现与 PLC、SCADA 等系统的对接，同时提供 Web 服务器功能。
MView 本地触摸面板（可选装），基于 Web 界面展示电机状态、报警信息及操作按钮，支持权限管理。
通信协议与接口
1. 支持的协议类型
工业总线协议：
Profibus DP/DP V1（从站模式，支持过程数据与诊断信息传输）；
Profinet I/O（兼容 ABB 系统，支持实时通信）；
Modbus RTU（串行通信）与 Modbus TCP（以太网通信）。
通用协议：
内置 Web 服务器，支持通过标准浏览器访问监控界面；
OPC 接口，便于与第三方 SCADA 或 MES 系统集成；
NTP（网络时间协议），实现全系统时间同步。
2. 数据传输能力
内部通信：MControl 与 MLink 之间采用 10 Mbps 实时总线，单个 MControl 的命令响应时间约 2 ms，60 个节点的系统总响应时间≤258 ms。
外部交互：
Profibus DP 最大传输速率 12 Mbps；
Profinet 与 Modbus TCP 支持 100 Mbps 以太网传输；
支持数据块读写（如电机电流、温度、跳闸原因等）与远程控制指令（启动 / 停止 / 复位）。
系统集成能力
1. 与上层系统的集成
过程控制系统（PCS）：通过 MLink 作为网关，将电机状态、测量值（电流、功率、能耗）上传至 PLC 或 DCS，接收控制指令实现远程操作。
电气网络监控系统：支持将电气参数（如谐波、功率因数）发送至能量管理系统（EMS），辅助能源优化。
维护管理系统：通过 OPC 接口将设备健康数据（接触器动作次数、运行小时数、温度趋势）推送至 CMMS（计算机化维护管理系统），支持预测性维护计划制定。
2. 冗余与可靠性设计
双冗余通信：支持两条独立通信路径（主 / 备 MLink），当主链路故障时，自动切换至备用链路，确保无扰动运行，切换时间≤100 ms。
通信故障保护：配置 “故障安全” 模式（如通信中断时电机保持运行 / 停止），避免因网络问题导致非预期停机。
时间同步与数据一致性
同步机制：通过 NTP 协议实现全系统时间校准，支持接入工厂级时间服务器（如 GPS 同步源），确保事件记录（报警、跳闸）的时间戳精度≤1 ms。
数据时效性：关键测量值（如电流、温度）的更新周期可配置（默认 100 ms），满足实时监控需求；历史数据（能耗、动作次数）按分钟级存储，支持趋势分析。
