ABB PFCL 201 系列枕块式称重传感器
时间: 2025-07-28浏览次数：
ABB PFCL 201 系列枕块式称重传感器
ABB PFCL 201 系列枕块式称重传感器
产品定位：PFCL 201 系列传感器是基于 Pressductor® 技术的高精度力测量设备，主要用于中高压工业环境中卷材（如纸张、金属带、塑料膜）的张力检测，通过测量卷材张力产生的垂直反作用力，实现对生产过程的精准控制。
产品概述与核心特性
1. 型号与分类
PFCL 201 系列包含 3 种型号，按结构和环境适应性分为：
PFCL 201C：基础款，配备可拆卸电缆连接器，适用于常规环境；
PFCL 201CE：带固定保护软管电缆，增强机械防护，适配振动场景；
PFCL 201CD：采用耐酸 PTFE 绝缘电缆和不锈钢材质（1.4404），适用于腐蚀性环境。
三种型号均支持 5kN、10kN、20kN、50kN 四种量程，满足不同张力场景需求。
2. 测量原理
基于磁致伸缩效应：传感器核心为集成在钢块中的磁致伸缩膜片，初级绕组通入 330Hz 交流电产生磁场，次级绕组因机械力作用感应出与张力成正比的电压信号。仅对垂直方向（测量方向）的力敏感，对横向和轴向力的抗干扰能力强（允许范围内误差≤±0.5%）。

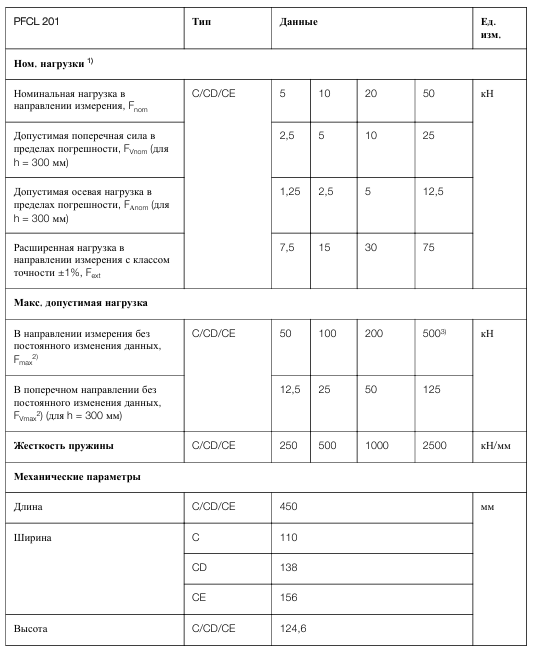

3. 关键技术参数
参数 规格范围
精度等级 ±0.5% FS
线性偏差 <±0.3% FS
滞后误差 <0.2% FS
工作温度范围 -10~+90℃
补偿温度范围 +20~+80℃
超载能力（无永久变形） 额定载荷的 10 倍（50kN 型号可达 500kN）
材质 不锈钢（1.4104）/ 耐酸钢（1.4404）
防护等级 IP65（CE/CD 型号）
系统组成与安装规范
1. 系统构成
完整测量系统包括：
2 个称重传感器（成对使用，对称安装于辊轴两端）；
接线盒（PFXC 141，信号汇总与防护）；
控制单元（如 PFEA 111/112/113，输出张力信号）；
适配电缆及安装附件（适配器板、高强度螺丝等）。

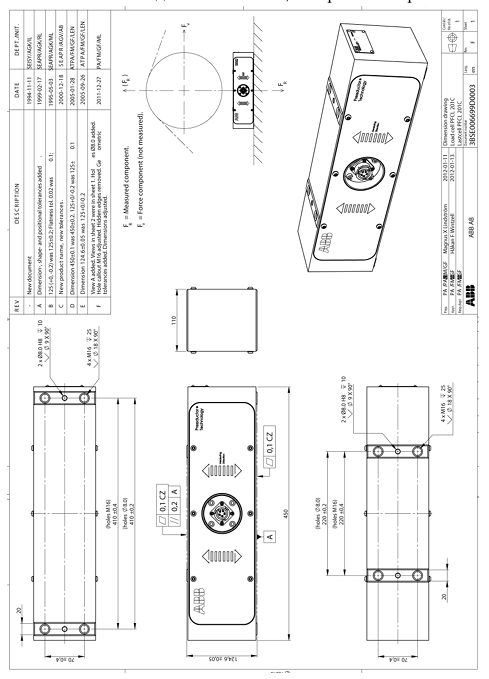

2. 安装要求
机械安装：
安装面平面度误差≤0.05mm，适配器板厚度≥30mm（5-20kN 型号）或≥35mm（50kN 型号）；
传感器通过 4 颗 M16 螺丝固定（推荐 12.9 级合金螺丝，扭矩 170-286Nm），避免过紧导致基座形变；
允许水平或倾斜安装（倾斜角度≤30°），倾斜时需通过角度补偿公式修正测量力（见手册 2.5.3）。
电气连接：
电缆需双绞屏蔽，屏蔽层单端接地（长度≤50mm），与动力电缆间距≥30cm；
初级绕组供电 0.5A/330Hz，次级信号输出阻抗 9-12Ω，抗干扰能力强。
