ABB PFEA111/112 张力电子设备

产品定位

PFEA111/112 是基于 Pressductor® 技术的高精度张力测量控制系统，用于卷材（如纸张、金属带、塑料膜）生产过程中的张力检测与控制。其中，PFEA111 为基础款，PFEA112 增加 Profibus-DP 通信功能，广泛应用于造纸、印刷、冶金等行业。

系统组成与核心技术

1. 系统构成

核心组件：张力电子单元（PFEA111/112）、称重传感器（如 PFCL 301E、PFTL 301E、PFRL 101 等）、接线盒（PFXC 141）、电源模块及通信接口（PFEA112 含 Profibus-DP）。

测量原理：基于磁致伸缩效应，传感器核心为叠层合金片，通过初级绕组通入 330Hz 交流电产生磁场，次级绕组因机械力作用感应出与张力成正比的电压信号，抗横向和轴向力干扰能力强（误差≤±0.5%）。

2. 核心特性

功能差异：

PFEA111：提供模拟量输出（电压 / 电流），支持基本张力测量与控制。

PFEA112：在 PFEA111 基础上增加 Profibus-DP 通信，支持远程数据传输与控制。

多场景适配：支持单辊（1-2 个传感器）、双辊（最多 4 个传感器）应用，适配多种称重传感器类型。

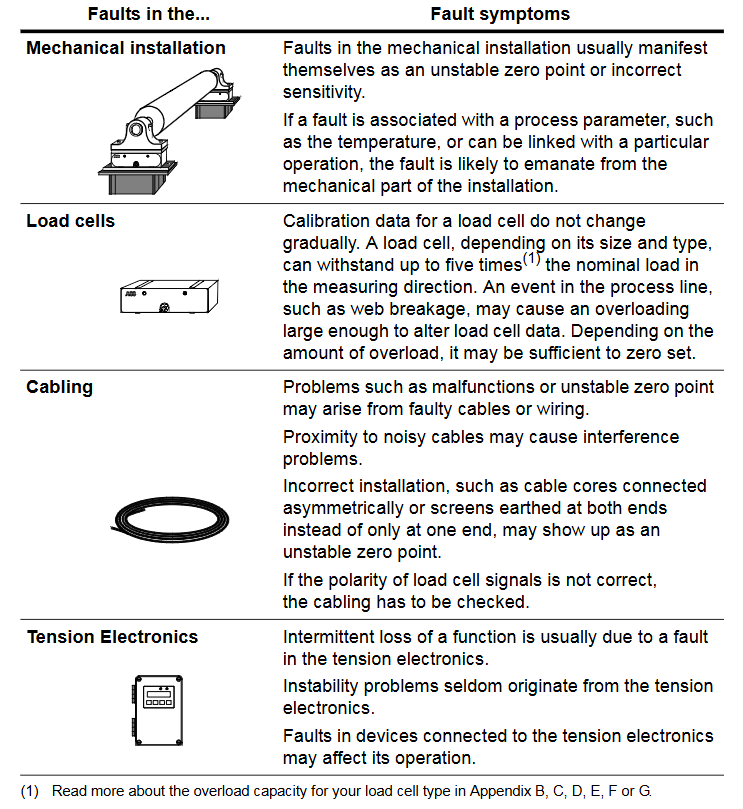

高可靠性：具备过压、过流、过温保护，支持故障自诊断，防护等级达 IP20（DIN 导轨安装）或 IP65（墙装式）。

安装与接线规范

1. 安装环境要求

物理环境：工作温度 - 10~+55℃（IP20）、-25~+70℃（IP65），相对湿度≤95%（无凝露），避免强电磁干扰源（如变频器）。

机械要求：安装面平面度误差≤0.1mm，传感器与适配器板间隙需清洁无杂物，确保力传递准确。

2. 硬件接线

传感器接线：

模拟量信号采用双绞屏蔽电缆，屏蔽层单端接地（长度≤50mm），与动力线间距≥30cm。

传感器激励电路最大允许电缆电阻≤5Ω，需在调试前测量确认。

电源与通信：

电源支持宽范围输入（IP20：24V DC；IP65：85-264V AC 或 24V DC），功耗≤8W。

PFEA112 的 Profibus-DP 接口支持最高 12Mbps 传输速率，需使用专用总线电缆（阻抗 150Ω），两端接终端电阻。

调试与配置流程

1. 基础设置

快速配置：通过面板按键完成语言（英 / 德 / 法等 6 种）、单位（N/kN/kg 等）、web 宽度（适用于 N/m 等单位）设置，支持快速零点校准与_wrap 增益_计算。

完整配置：包含系统定义（单辊 / 双辊）、传感器类型选择、标称负载设置、零点校准及_wrap 增益_计算（通过悬挂重量或公式推导）。

2. 关键参数配置

Wrap 增益：张力（T）与传感器测量力（FR）的比值，计算公式为Wrap Gain = T / FR，需根据安装角度（水平 / 倾斜）通过几何关系推导。

通信设置（PFEA112）：Profibus 地址（0-125）、波特率（最高 12Mbps），支持与 PLC 或 SCADA 系统实时数据交互。
