ABB PFEA113 张力电子设备
时间: 2025-07-28浏览次数：
ABB PFEA113 张力电子设备
ABB PFEA113 张力电子设备
产品定位：PFEA113 是基于 Pressductor® 技术的高精度张力测量控制系统，用于卷材（如纸张、金属带、塑料膜）生产过程中的张力检测与控制，支持多类型称重传感器（PFCL 301E、PFTL 301E 等），广泛应用于造纸、印刷、冶金等行业。
系统组成与核心技术
1. 系统构成
核心组件：张力电子单元（PFEA113）、称重传感器（如 PFCL/PFTL 系列）、接线盒（PFXC 141）、电源模块及通信接口。
测量原理：基于磁致伸缩效应，传感器核心为叠层合金片，通过初级绕组通入 330Hz 交流电产生磁场，次级绕组因机械力作用感应出与张力成正比的电压信号，抗横向和轴向力干扰能力强（误差≤±0.5%）。
2. 核心特性
多场景适配：支持单辊、双辊及分段辊应用，最多可连接 12 个传感器（通过 3 个 PFEA113 级联）。
灵活扩展：6 路可配置模拟输出、4 路数字输出，支持 Profibus-DP 通信，兼容远程控制与数据上传。
高可靠性：具备过压（OVP）、过流（OCP）、过温（OTP）等保护功能，支持故障自诊断。
安装与接线规范

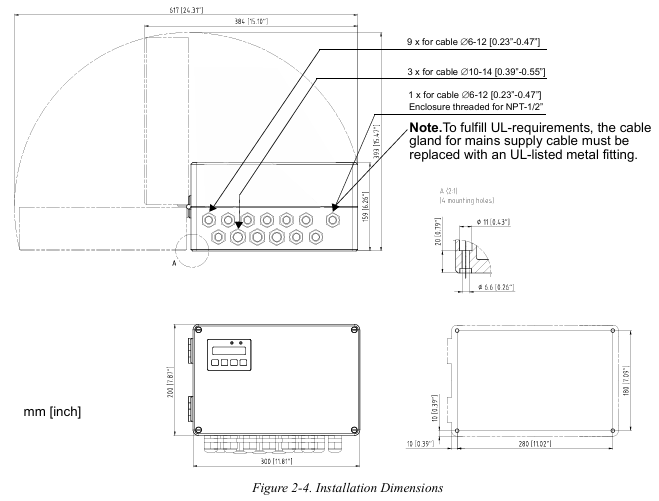

1. 安装环境要求
物理环境：工作温度 - 10~+55℃（IP20 版本）、-25~+70℃（IP65 版本），相对湿度≤95%（无凝露），避免强电磁干扰源（如变频器）。
机械要求：安装面平面度误差≤0.1mm，传感器与适配器板间隙需清洁无杂物，避免力分流影响测量精度。

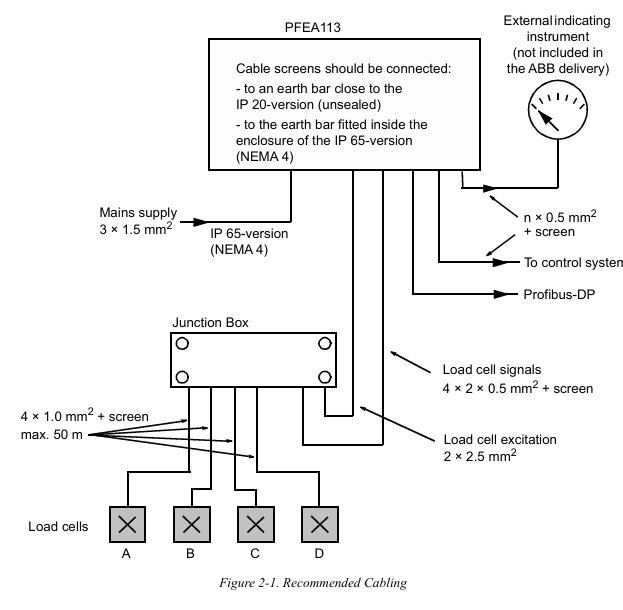

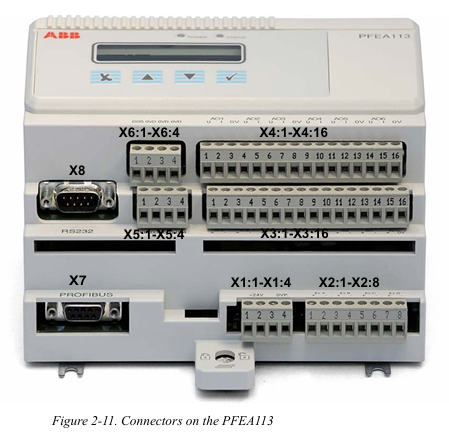

2. 硬件接线
传感器接线：
模拟量输入支持 CT（1A/5A）、VT（100V）及传感器信号，电缆需双绞屏蔽，屏蔽层单端接地。
开关量输入 / 输出采用光耦隔离，数字输出容量 5A@250V AC/DC，感性负载需并联续流二极管。
电源与通信：
宽范围辅助电源（24-250V AC/DC，IP20 版本）或 85-264V AC（IP65 版本），功耗 < 15W。
通信接口支持 Profibus-DP（RS485）、RS232，标配 120Ω 终端电阻，最长通信距离 1200m。
调试与配置流程
1. 基础设置
快速配置：通过面板按键完成语言（英 / 德 / 法等）、单位（N/kN/kg 等）、 web 宽度（适用于 N/m 等单位）设置，支持快速零点校准与增益调度。
完整配置：包含系统定义（单辊 / 双辊 / 分段辊）、传感器类型选择、标称负载设置、零点校准及_wrap 增益计算_（通过悬挂重量或公式计算）。
2. 关键参数配置
Wrap 增益：张力（T）与传感器测量力（FR）的比值，计算公式为Wrap Gain = T / FR，需根据安装角度（水平 / 倾斜）通过几何关系推导。
通信设置：Profibus-DP 地址（0-125）、波特率（最高 12Mbps），支持与 PLC 或 SCADA 系统实时数据交互。
操作与维护
日常操作流程
1. 启动与停机
（1）启动步骤
前置检查
确认主电源电压匹配设备额定值（IP20 版本：24V DC；IP65 版本：85-264V AC）。
检查传感器、接线盒及通信线缆连接牢固，无松动或破损。
开机操作
打开外部电源开关，IP65 版本需同时开启设备内部开关。
观察面板 “Power” 指示灯（绿色）点亮，“Status” 指示灯（绿色）常亮表示系统正常；若 “Status” 灯为红色，需通过显示屏查看故障信息。
（2）停机步骤
关闭外部电源开关，IP65 版本需先关闭设备内部开关。
长期停机时，建议断开主电源并做好设备防尘保护。
2. 运行监控
（1）面板操作
显示切换：通过 “Step up/down” 键切换显示内容，包括单传感器张力（如 Tension A）、总和张力（如 TensionRoll 1）、差值张力（如 TensionDiff A-B）及模拟输出值（AO1-AO6）。
参数查看：长按 “OK” 键 5 秒进入菜单，可浏览系统状态、故障记录及配置参数（如_wrap 增益_、标称负载）。
（2）远程监控
通过 Profibus-DP 通信，上位机（如 PLC）可实时读取张力值、传感器状态及报警信息，支持远程发送零点校准、增益切换等指令。
3. 关键操作功能
（1）零点校准
触发条件：无张力施加时（如卷材未运行），通过面板 “Zero Set” 菜单或远程指令执行。
操作步骤：
进入 “ZeroSet” 菜单，选择对应传感器组（如 A、B）。
确认无张力后按下 “OK”，显示屏显示 “ActionDone” 表示完成。
（2）增益调度
应用场景：适用于卷材路径变化（如不同_wrap 角度_），通过数字输入或 Profibus 切换预设的_wrap 增益_参数。
设置方法：在 “SystemDefinition” 菜单中启用 “GainScheduling”，分别配置_wrap 增益 1_和_wrap 增益 2_。
维护与保养
1. 预防性维护
（1）定期检查（建议每 6 个月）
检查项 操作要点
传感器与连接件 检查固定螺丝扭矩（如 M12 螺丝需 24Nm），清理传感器与适配器板间隙的灰尘或杂物。
线缆与屏蔽层 确认电缆无磨损，屏蔽层单端接地（距离≤50mm），避免两端接地导致干扰。
散热与环境 清理设备通风口，确保工作环境温度、湿度在额定范围内（无凝露、无腐蚀性气体）。
（2）校准与校验
校准周期：建议每年进行一次精度校准，使用标准重量或校准设备验证测量误差（应≤±0.5% FS）。
校验方法：通过 “ServiceMenu” 中的模拟功能（Simulation）输入已知张力值，对比显示值与理论值。
