ABB Pressductor PFTL 101 系列枕块式称重传感器

产品定位：PFTL 101 系列传感器是基于 Pressductor® 技术的高精度力测量设备，主要用于中低压工业环境中卷材（如纸张、金属带）的张力检测，通过测量卷材张力产生的反作用力，实现对生产过程的精准控制。

产品概述与核心特性

1. 型号与分类

PFTL 101 系列包含 6 种型号，按量程和材质分为两类：

A 系列：量程 0.5-2 kN（PFTL 101A/AE/AER），适用于小张力场景；

B 系列：量程 2-20 kN（PFTL 101B/BE/BER），适用于中张力场景。

其中，“AE/BER” 型号采用耐酸不锈钢（1.4404 材质），适配腐蚀性环境；“AER/BER” 型号额外配备固定电缆，增强密封性。

2. 测量原理

基于磁致伸缩效应：传感器核心为叠层合金片，通过初级绕组通入 330Hz 交流电产生磁场，次级绕组因机械力作用感应出与张力成正比的电压信号。仅对测量方向的力敏感，对横向和轴向力的抗干扰能力强（允许范围内误差≤±0.5%）。

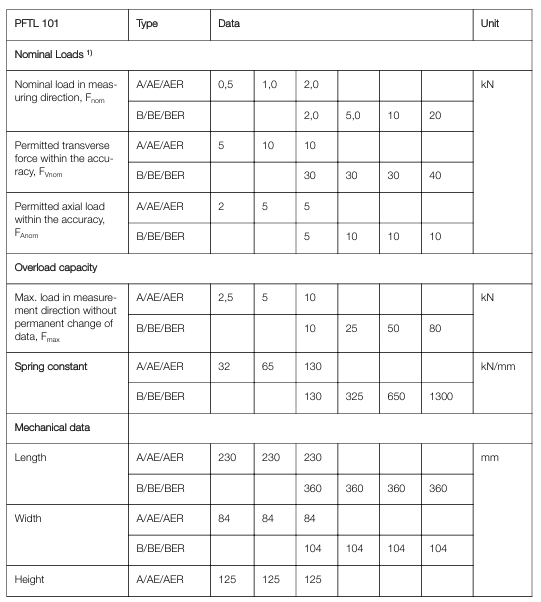

3. 关键技术参数

参数 A 系列（0.5-2 kN） B 系列（2-20 kN）

精度等级 ±0.5% FS ±0.5% FS

线性偏差 <±0.3% FS <±0.3% FS

滞后误差 <0.2% FS <0.2% FS

工作温度范围 -10~+105℃ -10~+105℃

补偿温度范围 +20~+80℃ +20~+80℃

超载能力（无永久变形）额定载荷的 5 倍额定载荷的 4-5 倍

材质不锈钢（1.4104）/ 耐酸钢（1.4404）不锈钢（1.4104）/ 耐酸钢（1.4404）

系统组成与安装规范

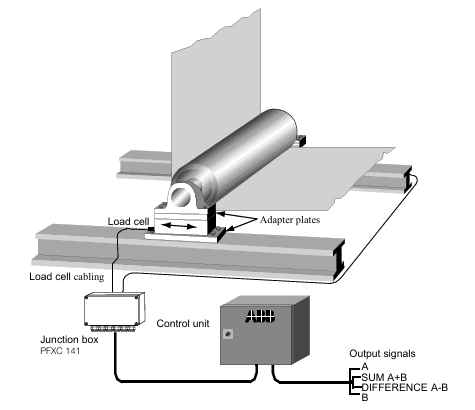

1. 系统构成

完整测量系统包括：

2 个称重传感器（成对使用）；

接线盒（信号汇总）；

控制单元（如 PFXC 141，输出 A、B、A+B、A-B 信号）；

适配电缆及安装附件（适配器板、螺丝等）。

2. 安装要求

机械安装：

安装面平面度误差≤0.05mm，适配器板厚度 A 系列≥30mm、B 系列≥35mm；

传感器通过 6 颗螺丝固定（推荐 12.9 级合金螺丝，扭矩 136-649 Nm，依尺寸而定），避免过紧导致形变；

允许水平或倾斜安装，倾斜时需通过角度补偿公式修正测量力（见手册 2.5.3）。

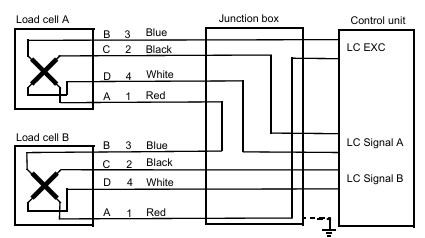

电气连接：

电缆需固定以避免产生附加力，屏蔽层单端接地；

初级绕组供电 0.5A/330Hz，次级信号输出阻抗 1-3Ω，抗干扰能力强。

调试与维护

调试步骤

检查安装平整度、螺丝扭矩及电缆连接；

通过控制单元进行零点校准（更换传感器后需重新校准）；

计算最大张力下的测量力（每传感器承受总力的 1/2），设置控制单元量程。
