ABB Procontic T200 控制系统硬件
时间: 2025-07-28浏览次数：
ABB Procontic T200 控制系统硬件
ABB Procontic T200 控制系统硬件
产品定位
Procontic T200 是一款紧凑型工业自动化控制系统，面向中小型工业过程（如机械制造、轻工、水处理等），通过模块化硬件设计实现逻辑控制、数据采集与过程监控，兼顾灵活性与可靠性。A
硬件组成与核心模块
1. 系统架构
模块化设计：由中央处理器模块（CPU）、输入 / 输出（I/O）模块、电源模块、通信模块及机架组成，支持分布式扩展（通过总线连接远程 I/O 站），最大可扩展至 2048 点 I/O。
冗余选项：关键场景下支持 CPU、电源、通信总线冗余，提升系统抗故障能力。
2. 核心硬件模块
（1）处理器模块（CPU）
型号示例：T200-CPU110、T200-CPU120，基于 16 位 / 32 位微处理器，运算能力支持复杂逻辑控制（如梯形图、功能块图编程）。
关键参数：
程序存储容量：128KB~512KB（非易失性内存），支持在线程序修改。
数据存储：64KB RAM（带电池备份，断电数据保存≥72 小时）。
集成通信接口：标配 RS485（支持 Modbus RTU），部分型号含以太网口（支持 TCP/IP）。
（2）输入 / 输出（I/O）模块
数字量输入模块：
型号如 T200-DI16（16 点 DC 输入），支持 24V DC 信号，响应时间≤1ms，光耦隔离（2500V AC），适配接近开关、限位开关等传感器。
数字量输出模块：
型号如 T200-DO16（16 点继电器输出），触点容量 5A@250V AC/DC，支持感性负载（需外接续流二极管）；或晶体管输出（24V DC，0.5A / 点），响应时间≤0.1ms。
模拟量模块：
输入模块（T200-AI8）：8 通道，支持 4-20mA/0-10V 信号，分辨率 12 位，采样周期 100ms，适配温度变送器、压力传感器等。
输出模块（T200-AO4）：4 通道，4-20mA 输出，精度 ±0.1% FS，用于驱动调节阀、变频器等执行器。
（3）电源模块
型号：T200-PS24（24V DC 输出）、T200-PS110/220（110V/220V AC 输入，24V DC 输出），输出电流 5A/10A 可选，过载保护（150% 负载时限流）、短路保护（自恢复）。
冗余电源配置时，需通过专用冗余模块实现无扰切换。
（4）通信与扩展模块
总线模块：T200-BUS 模块支持 PROFIBUS DP 或 MODBUS Plus 总线，实现主站与远程 I/O 从站通信，最大传输速率 12Mbps，距离≤1000m（无中继）。
以太网模块：T200-ETH 模块提供 10/100Mbps 以太网口，支持 TCP/IP、FTP，用于连接 HMI 或上位机 SCADA 系统。
硬件安装与连接
1. 机架与模块安装

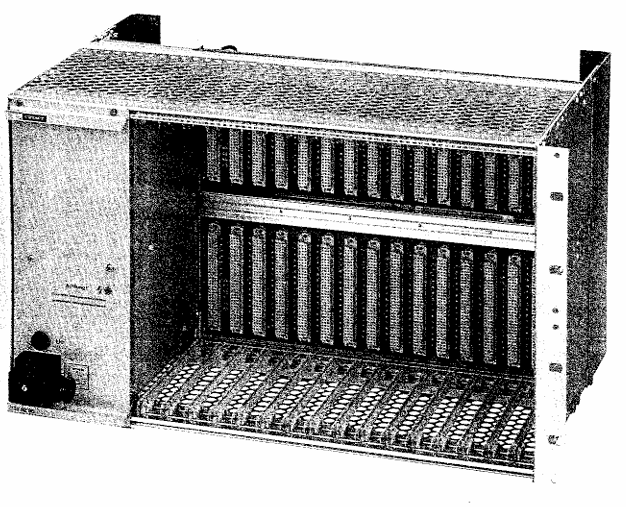

机架规格：标准 3U 机架（19 英寸），支持 16 个模块插槽，模块采用插拔式设计，安装时需锁紧前面板螺丝防止松动。
安装环境：工作温度 0~55℃，相对湿度 5%~95%（无凝露），振动等级≤5g（10~500Hz），需远离强电磁干扰源（如变频器、大功率电机）。
2. 电气连接规范
电源连接：输入侧接保护接地（PE），输出侧 24V DC“+”“-” 需与 I/O 模块对应，推荐使用 1.5mm² 屏蔽线，屏蔽层单端接地。

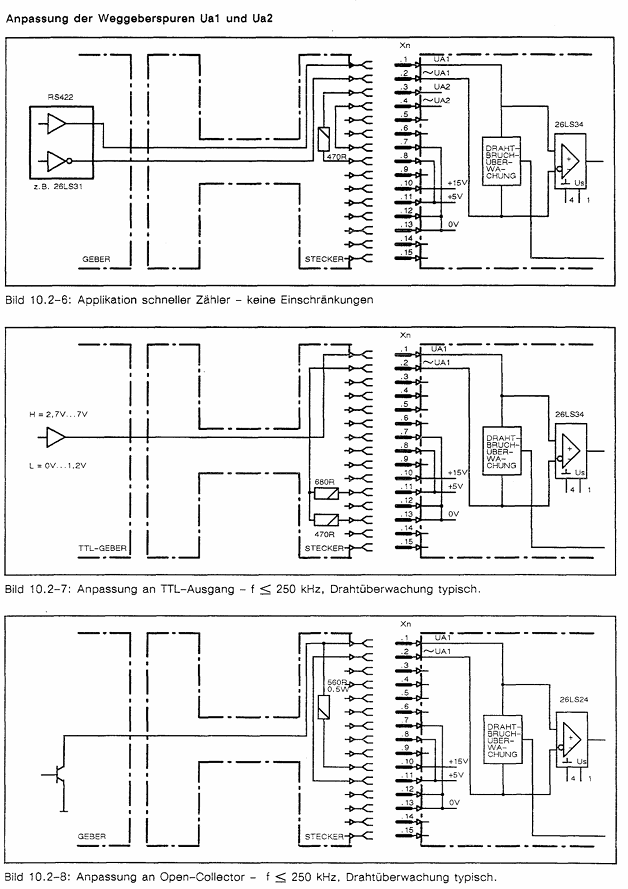

I/O 接线：数字量信号采用 0.5mm² 导线，模拟量信号需双绞屏蔽线（与动力线间距≥30cm），接线端子编号与模块通道一一对应（如 AI1 对应端子 1/2）。
通信接线：PROFIBUS 总线使用专用总线电缆（阻抗 150Ω），两端接终端电阻（150Ω），接头采用 D 型 9 针插头，确保针脚接触良好。
系统扩展与兼容性
本地扩展：通过机架扩展接口最多连接 3 个扩展机架，总 I/O 点数不超过 2048 点，扩展距离≤1m（机架间）。
远程扩展：通过 PROFIBUS DP 总线连接远程 I/O 站（如 T200-RIO），最大支持 31 个从站，距离可达 10km（带中继）。
兼容性：支持与 ABB Procontic 系列其他产品（如 T300）及第三方设备（如西门子 S7 系列、施耐德 Modicon 系列）通信，兼容 OPC 服务器实现数据集成。
应用场景
Procontic T200 作为中小型分布式控制系统，适用于：
包装机械、印刷设备的逻辑控制与生产线联动；
水处理、污水处理的泵阀控制与液位 / 流量调节；
中小型化工厂的反应釜温度、压力闭环控制；
仓储物流的传送带调速与物料分拣系统。
