ABB REF542plus 多功能保护和开关控制装置
时间: 2025-07-28浏览次数：
ABB REF542plus 多功能保护和开关控制装置
ABB REF542plus 多功能保护和开关控制装置
装置核心功能与特性
1. 保护功能
核心保护：涵盖过电流、接地故障、断路器失灵等保护，支持定时限与反时限特性，可配置多套定值组适应不同运行工况。
特色功能：
三段式过电流保护（含速断、限时速断、过负荷）。
非方向性接地故障保护，支持高灵敏度零序电流检测。
断路器操作次数统计与寿命监测，辅助预防性维护。
2. 控制与操作
控制模式：支持 4 种控制模式（就地、远程、无控制、就地 + 远程），通过电子钥匙切换，防止误操作。
一次设备操作：可通过 HMI 面板的 “选择 - 执行” 机制控制断路器分合闸，配合联锁逻辑确保操作安全性。
3. 测量与监测
测量量：实时监测三相电流、电压、功率、频率、电能等，精度符合 IEC 标准，刷新周期约 0.5 秒。
事件与录波：
记录 30 条最新保护事件（含时间、故障类型、测量值），断电不丢失。
支持故障录波，存储 4 路模拟量（电流 / 电压波形）和 8 路数字量（开关状态），便于故障分析。

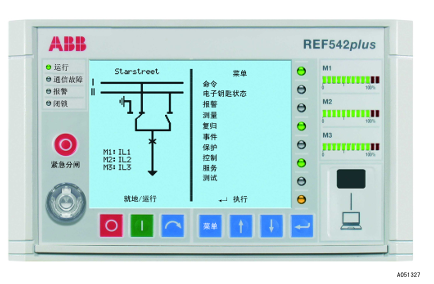

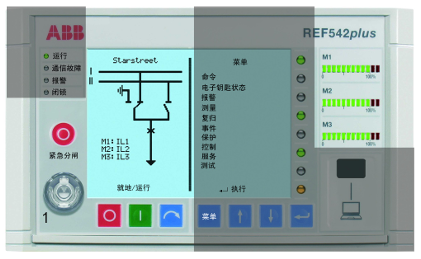

人机界面（HMI）
1. 硬件组成
显示区域：320×240 分辨率 LCD，左侧显示一次设备单线图（SLD），右侧显示菜单与数据，支持中英文等多语言切换。
操作元件：8 个导航按钮（菜单、上下、回车等）、3 组 LED 指示灯（M1-M3，显示负载率）、8 个可编程三色 LED（指示保护动作、报警等状态）。
安全组件：电子钥匙感应器，区分 “保护钥匙”（修改保护参数）与 “控制钥匙”（切换控制模式），支持权限分级管理。
2. 菜单结构
主菜单：包含命令、报警、测量、事件、保护、控制、服务、测试等子菜单，支持参数查看与修改、事件查询、设备自检等操作。
特色功能页：
调试模式：需超级用户钥匙进入，可直接驱动开关量输出、监测模拟量输入，用于接线验证。
时间同步：支持本地设置或通过 GPS、SCADA 系统远程同步时间。
通信与配置
1. 通信能力
支持协议：Modbus RTU、IEC 60870-5-103、SPA、LON 等，标配 RS485 接口，可选光纤通信模块。
数据交互：可远程上传 / 下载配置、读取测量值、事件记录与故障录波，通过红外（IrDa）或 RS232 接口与 PC 连接。
2. 配置管理
工具支持：需通过 ABB 专用操作工具（如 REF542comf）进行配置，支持离线配置下载与在线配置上传。
参数存储：配置与定值存储于非易失性内存，断电不丢失，支持临时修改与永久保存两种模式。
安装准备与环境要求
1. 环境条件
温度：运行环境温度 - 25℃~+55℃，存储温度 - 40℃~+85℃，避免剧烈温度变化。
湿度：相对湿度≤93%（无凝露），避免潮湿、多尘或腐蚀性气体环境。
振动与冲击：符合 IEC 60255-21 标准，振动频率 10~150Hz，加速度≤1g；冲击加速度≤10g（11ms 脉冲）。
海拔：≤2000m，超过时需降额使用。
2. 安装空间与安全
空间要求：装置宽 × 高 × 深约 177mm×177mm×149mm，前后需预留至少 150mm 操作空间，便于接线与维护。
安全规范：
仅允许资质人员进行安装，严格遵守当地电气安全规程。
装置框架必须可靠接地（接地电阻≤10Ω），避免静电损坏电子元件。
切断辅助电源后再进行接线操作，防止触电。
硬件安装与接线
机械安装
安装方式：支持面板嵌入式安装、19 英寸机架安装或断路器柜直接安装，通过配套支架固定，确保稳固无松动。
安装步骤：
根据安装孔位固定装置，检查水平度（偏差≤1°）。
连接接地端子，确保接地可靠。
安装 HMI 面板，扣合牢固，避免缝隙过大进尘。
接线规范
（1）电源接线
辅助电源接口（X10）支持 24~250V AC/DC，需区分正负极性，推荐使用 1.5mm² 单芯铜线。
电源回路需配置 2A 保险丝，避免过流损坏装置。
（2）模拟量输入（X80~X88）
电流输入：支持 CT（1A/5A）或 Rogowski 线圈，三相电流需连续接线（如 L1 接 X81，L2 接 X82 等），中性线接公共端。
电压输入：支持 VT（100V）或电阻分压器，线电压与相电压接线需对应装置配置（通过操作工具设定）。
接线要求：模拟量电缆需屏蔽，屏蔽层单端接地，与动力电缆间距≥100mm，避免电磁干扰。
（3）开关量输入 / 输出（X20~X41）
开关量输入：14 路 / 模块，支持 24~250V DC，采用光耦隔离，输入电流 2~20mA，接线时区分 “公共端” 与 “信号端”。
开关量输出：8 路 / 模块，含继电器输出（容量 5A@250V AC/DC），用于驱动断路器线圈或告警信号，输出触点需并联续流二极管（感性负载时）。
（4）通信接线
RS485 接口（X60~X61）：采用屏蔽双绞线，A、B 线对应连接，终端需接 120Ω 匹配电阻，最长通信距离 1200m。
光纤接口（X62~X65）：玻璃光纤或塑料光纤，弯曲半径≥100mm，避免过度弯折导致信号衰减。
