ABB REF601 数字式馈线保护装置

装置核心功能

1. 保护功能

过电流保护：

三段式过流保护（I>、I>>、I>>>），支持定时限和反时限特性（符合 CEI 60255 标准），覆盖短路故障。

反时限特性可选 “正常反时限”“极端反时限”，适配不同故障电流等级下的动作逻辑。

接地故障保护：

两段式非方向性接地故障保护（I₀>、I₀>>），通过零序电流检测接地故障，动作值可设为额定电流的 1%-800%，支持定时限延时（0.02-60s）。

电缆热过载保护：

基于电流的热积累模型，监测电缆温度（θ>），防止长期过载导致绝缘老化，报警 / 跳闸阈值可设为 50%-100% 额定温度，时间常数 1-200min。

其他辅助保护：

相序中断保护（ΔI>）：检测三相电流不平衡，动作值 10%-100%（基于最大 / 最小相电流差），延时 1-300s。

断路器失灵保护（CBFP）：监测断路器故障，动作时间 0.1-60s，配合外部故障检测逻辑。

2. 测量与监控功能

测量量：实时监测三相电流、剩余电流、相不平衡度、热过载水平、1 分钟电流需量及最大值，精度符合 IEC 61557-12 标准。

事件记录：存储 100 条带时标的事件（保护启动、跳闸、自检故障等），断电不丢失，支持通过本地接口读取。

故障录波：记录 4 路模拟量（电流波形）和 8 路数字量（保护信号、断路器状态），非易失性存储，便于故障后分析。

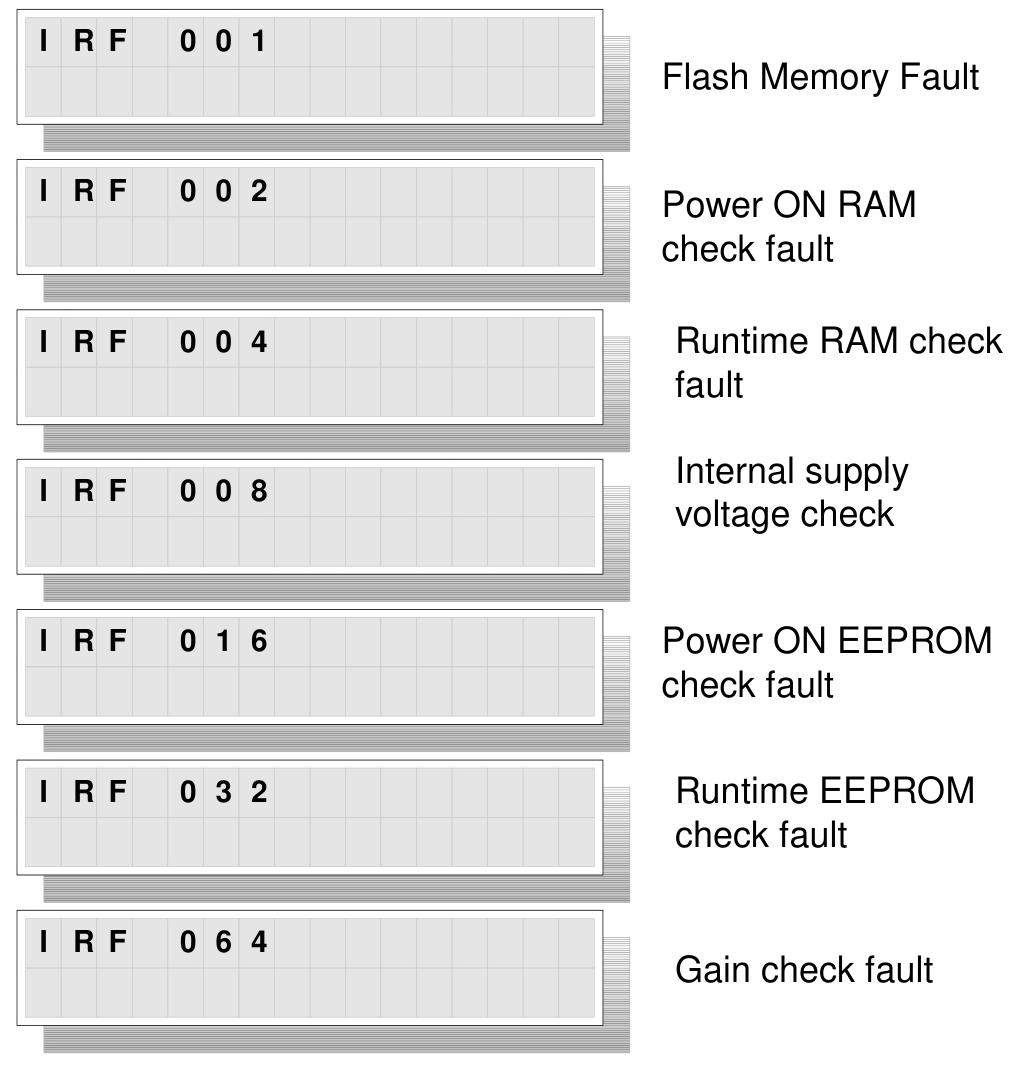

自监控功能：实时监测电源、硬件模块、通信状态，故障时触发告警，确保装置可靠性。

3. 控制与通信

控制功能：支持断路器本地 / 远程分合闸控制，采用 “选择 - 执行” 机制防止误操作，内置跳闸回路监视（TCS），监测控制回路完整性。

通信接口：标配 RS485 接口，支持 Modbus RTU 协议，可接入配电自动化系统（SCADA），实现参数远程整定、数据上传及状态监控。

硬件与技术参数

1. 硬件结构

紧凑型设计：尺寸小巧（宽 × 高 × 深约 100mm×160mm×120mm），适合嵌入式安装于小型开关柜（如 ABB UniGear 系列）。

输入输出：

电流输入：支持 1A 或 5A 额定 CT，3 路相电流 + 1 路零序电流，输入阻抗低（5A 时 < 20mΩ）。

数字输入：2 路主输入（支持 24-250V DC），可扩展至 5 路，响应时间 < 3ms。

继电器输出：2 路跳闸输出（SO1、SO2），1 路告警输出（SO3），额定载流 5A（持续）、30A（短时 0.5s）。

2. 关键技术参数

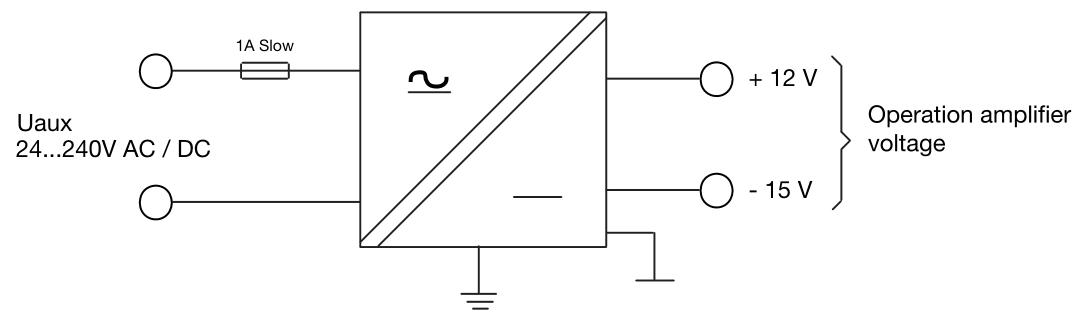

电源：支持 24/48/110/220V DC 或 110/230V AC，功耗 < 8W（静态）、<12W（运行），电压波动范围 ±20%。

环境适应性：工作温度 - 25℃~+55℃，存储温度 - 40℃~+85℃，抗振动（10-150Hz）、抗电磁干扰（符合 IEC 61000-4 系列标准）。

精度等级：电流测量 0.5 级，保护定值误差 <±5%，时间误差 <±5% 或 ±50ms（取大者）。

应用场景

典型应用：中低压配电网的馈线保护（电缆 / 架空线路）、小型变压器后备保护、工业配电回路保护。

适配系统：符合 CEI 标准的意大利本地配电系统，尤其适用于对空间要求严格的小型开关柜，可替代传统电磁式继电器，提升保护精度与自动化水平。

操作与维护

本地操作：通过面板按钮和 LED 指示灯（运行、告警、跳闸）实现基本操作，支持参数本地整定（需密码权限）。

调试工具：需通过专用软件（如 ABB PCM600 简化版）连接装置，进行参数配置、故障记录读取及固件升级。

安装要求：需可靠接地（接地电阻 < 10Ω），避免与强干扰源（如接触器、变频器）近距离安装，确保测量精度与抗干扰能力。

总结

REF601 以 “紧凑、可靠、实用” 为核心，聚焦中低压配电系统的基础保护需求，通过集成保护、测量与通信功能，简化开关柜设计，适配意大利市场的 CEI 标准，是小型配电回路自动化的经济之选。
