ABB RELION® 610 系列 REF610 馈线保护继电器
时间: 2025-07-28浏览次数：
ABB RELION® 610 系列 REF610 馈线保护继电器
ABB RELION® 610 系列 REF610 馈线保护继电器
产品概述
REF610 是 ABB Relion® 610 系列中的馈线保护继电器，专为电力和工业配电系统的馈线保护、测量和监控设计，适用于以下场景：
配电站进出线保护。
电机、变压器、发电机的后备保护。
船舶及海上平台等特殊环境。
其核心特点包括：
模块化设计：采用插拔式结构，便于开关柜调试和继电器快速更换。

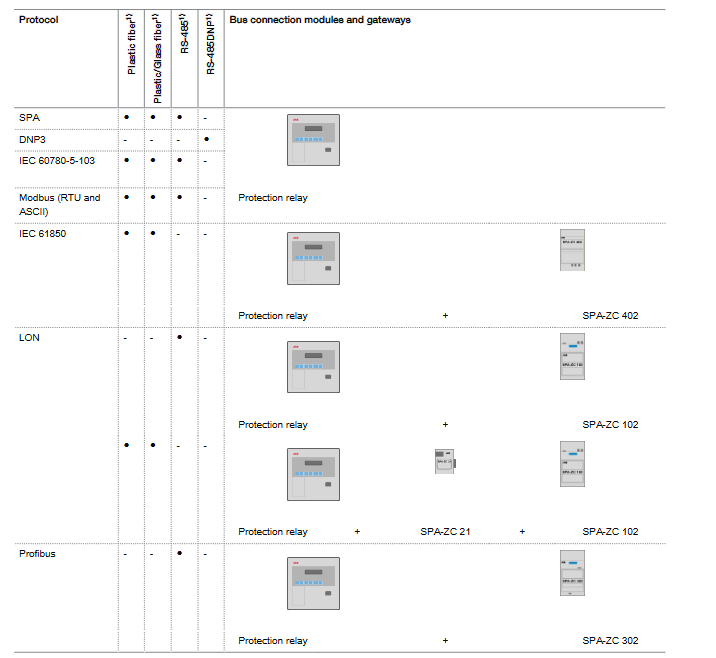

多协议支持：兼容 IEC 61850、IEC 60870-5-103、DNP3、Modbus、Profibus 等通信协议，适应不同自动化系统集成需求。
功能集成：集保护、测量、监控于一体，支持弧光保护、自动重合闸等扩展功能。
核心功能

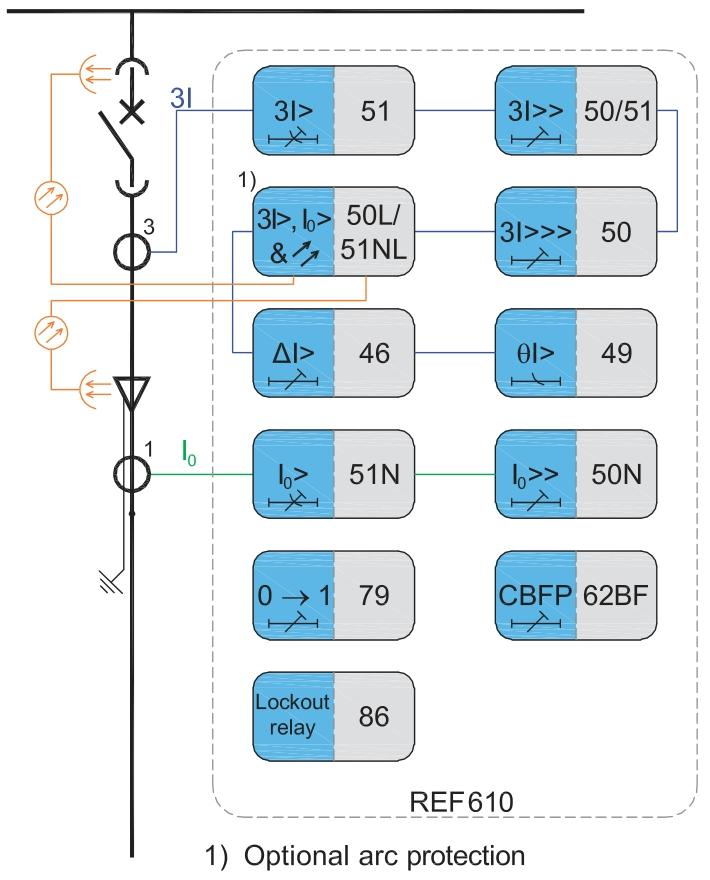

保护功能
过电流保护 三段式过流（低定值 I>、高定值 I>>、瞬时 I>>>） 启动值：0.30-35.0×In，时间特性支持定时限和反时限（IEC 60255-3、IEEE C37.112）
接地故障保护 两段式非方向性接地故障（低定值 I₀>、高定值 I₀>>） 启动值：1.0%-800% In，支持定时限和反时限特性
电缆热过载保护 基于电流的电缆热过载保护（θ>） 额定电流：0.30-1.50×In，报警 / 跳闸阈值：50%-100%，时间常数 1-200min
相序中断保护 检测相电流不平衡（ΔI>） 启动值：10%-100%（基于最大 / 最小相电流差），延时 1-300s
断路器失灵保护 监测断路器故障（CBFP） 动作时间：0.10-60.0s，电压阈值触发外部故障检测
弧光保护（可选） 支持 2 路光纤传感器，检测开关柜、母线或电缆终端的弧光故障 动作时间 < 15ms（光信号），配合电流判据提高可靠性
自动重合闸 最多 3 次重合闸，支持三相操作 重合闸次数 0-3，dead 时间 0.1-300s，重合闸成功后恢复保护启动延时
锁闭继电器功能 记录断路器跳闸状态，防止误操作 与跳闸回路联动，支持远程复位
监控与测量功能
测量量：三相电流、剩余电流、相不平衡度、热过载水平、1 分钟需量及最大值。
故障录波：4 路模拟量（电流波形）+8 路数字量（保护启动 / 跳闸信号等），非易失性存储，支持故障后分析。
事件记录：存储 100 条带时标的事件，断电不丢失，便于故障前后状态追溯。
断路器监控：内置计数器记录操作次数，评估断路器磨损状态，支持预防性维护计划。
跳闸回路监视：实时监测跳闸回路通断状态及控制电压，覆盖断路器分 / 合闸状态。
技术参数
基本尺寸与重量
宽度（框架） 177 mm
宽度（外壳） 164 mm
高度（框架，4U） 177 mm
高度（外壳） 160 mm
深度（外壳） 149.3 mm
保护继电器重量 3.5 kg
备用单元重量 1.8 kg
电源参数
REF610CxxHxxx AC 100/110/120/220/240V；DC 110/125/220/250V AC 85%~110%；DC 80%~120% <9W <13W
REF610CxxLxxx DC 24/48/60V DC 80%~120% <9W <13W
其他 直流纹波最大 12%（100Hz）；辅助电压中断 < 50ms 不复位；启动至跳闸响应时间 < 350ms - - -
电流输入参数
描述:0.2A 额定值 1A 额定值 5A 额定值
额定频率:50/60Hz ±5Hz 50/60Hz ±5Hz 50/60Hz ±5Hz
热耐受能力:持续 0.5A；1s 20A；10s 5A 持续 4A；1s 100A；10s 25A 持续 20A；1s 500A；10s 100A
动态电流耐受（半波值）:50A 250A 1250A
输入阻抗:<750 mΩ <100 mΩ <20 mΩ
测量范围:0~50×In（相电流）；0~20×In（接地电流） 同上 同上
数字输入参数
描述:主输入（DI1, DI2） 扩展输入（DI3~DI5，可选）
额定电压 REF610CxxHxxx：110/125/220/250V DC 同主输入或支持 24/48/60V DC（REF610CxxLxxx）
动作阈值 110V DC 时最大 88V（-20%）；24V DC 时最大 19.2V（-20%） 同上
工作范围:额定电压 ±20% 同上
电流消耗:2~18 mA 同上
功耗:<0.9 W / 输入 同上
输出参数
信号输出（SO1、SO4~SO5）
额定电压:250V AC/DC
持续载流:5A
3s 短时载流:15A
0.5s 短时载流:30A
分断能力:（L/R<40ms)48V DC 时 1A；110V DC 时 0.25
核心应用领域

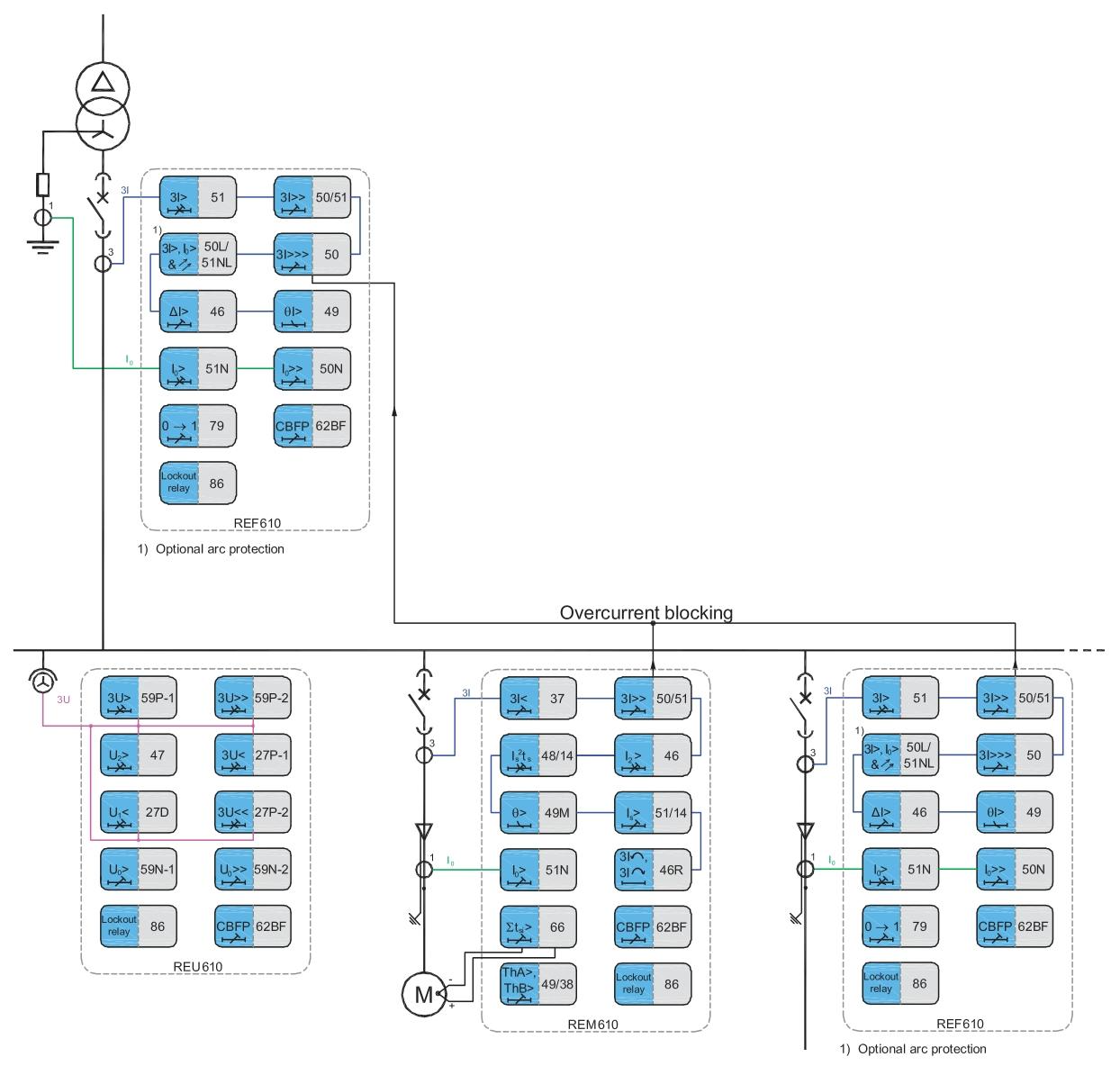

REF610 作为 Relion® 610 系列的馈线保护继电器，主要应用于以下场景：
配电站进出线保护：覆盖公用及工业配电系统的进线、出线回路，提供过流、接地故障等核心保护。
设备后备保护：作为电机、变压器、发电机的后备保护，补充主保护功能，提高系统可靠性。
特殊环境适配：适用于船舶、海上平台等严苛环境，满足工业级抗振动、耐温要求。
弧光保护扩展：配合可选光纤传感器，实现开关柜、母线及电缆终端的弧光故障快速检测与隔离。
