ABB RE.216 系列数字保护与控制装置操作
时间: 2025-07-28浏览次数：
ABB RE.216 系列数字保护与控制装置操作
ABB RE.216 系列数字保护与控制装置操作
硬件描述
系统组成
模块化结构：由电子设备机架（如 216MB66）、输入 / 输出单元（I/O）组成，可根据需求扩展模块数量（如冗余电源、处理器单元）。
两种版本：
柜式版本：包含 216MB66 机架、输入变压器单元（216GW61）、输出继电器单元（216GA61）等，适用于复杂保护场景。
紧凑型版本：集成度更高，如 216MB68 机架，适配小型开关柜，支持单系统或冗余系统配置。
核心模块
模块类型 型号示例 功能描述
辅助电源单元 216NG61/62/63 将站用电池电压转换为 24V 直流，支持冗余配置，适配 48/60V、110/125V、220/250V 直流输入。
处理器单元 216VC62a 运行保护逻辑，存储配置参数，支持 SPA BUS、LON BUS 等通信协议，计算能力 425%。
模拟输入单元 216EA61 接收 CT/VT 信号并数字化，提供 24 路模拟输入通道。
二进制输入 / 跳闸单元 216DB61 处理 16 路二进制输入和 8 路跳闸输出，支持跳闸逻辑矩阵控制。
注入单元 REX010 为定子 / 转子接地故障保护提供注入信号，配合 REX011 变压器块使用。
冗余设计
支持双辅助电源、双处理器单元配置，确保单一故障不影响系统运行。
并行总线 B448C 实现模块间通信，冗余供电线路 USA/USB 保障电源连续性。
保护功能设置
功能概述
保护库：包含 30 + 种保护功能，可灵活选择激活，支持多次配置（如多阶段过流保护）。
计算能力：单处理器单元支持最大 48 个激活功能，功能复杂度和重复率影响计算负载（如差动保护占 40%，过流保护占 2-5%）。
核心保护功能
差动保护
发电机差动（Diff-Gen）：适用于两绕组发电机，基于非线性电流特性，高稳定性抗穿越故障，最小动作电流 0.1IN，斜率 0.25。

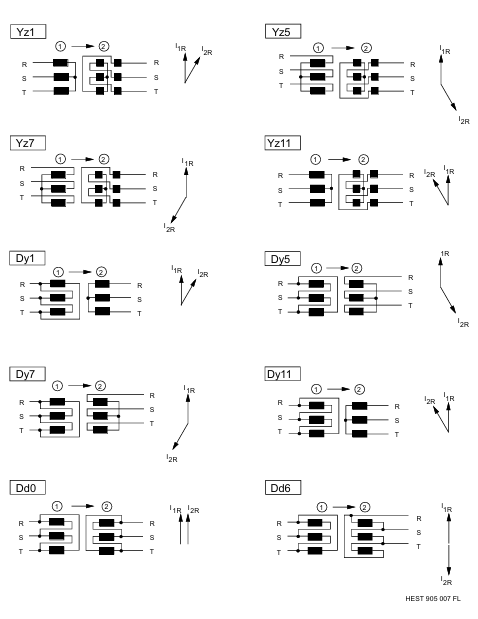

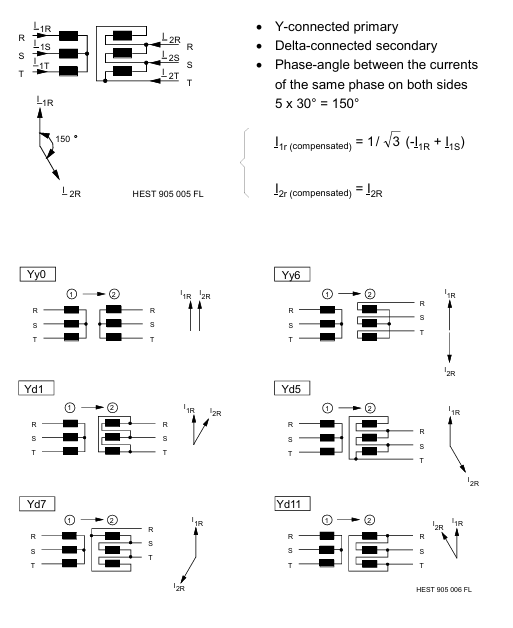

变压器差动（Diff-Transf）：支持两绕组 / 三绕组变压器，含励磁涌流抑制（二次谐波制动），补偿变比和接线组别差异。
过流保护
定时限过流（Current-DT）：可设为过流或欠流，支持单相 / 三相测量，延时 0.02-60 秒。
反时限过流（Current-Inv）：符合 BS142 标准，提供正常反时限、极端反时限等特性，适配不同故障电流等级。
电压与频率保护
定子接地故障（Stator-EFP）：通过注入信号检测 100% 定子绕组接地故障，配合 95% 电压型保护覆盖全范围。
过励磁保护（Overexcitat）：监测 V/f 比，防止铁芯过热，支持反时限特性。
特殊保护
失步保护（Pole-Slip）：检测发电机与系统失步，通过阻抗轨迹判断滑差方向，可设置告警和跳闸角度阈值。
距离保护（Distance）：多段式阻抗保护，适用于线路，支持功率摇摆闭锁、弱馈逻辑，适配多种接地系统。
操作与维护
人机界面（HMI）
通过 PC 或便携终端配置参数，支持功能激活、定值修改、事件记录查看。
本地指示灯（LED）显示运行状态（如 “AL” 告警、“RUN” 运行）。
自监测与测试
内置自检功能，监测电源、模块通信、I/O 通道故障，触发相应告警。
支持离线测试模式，注入模拟信号验证保护逻辑，不影响实际回路。
安装与接线
柜式版本需按图纸布局安装机架和 I/O 单元，确保接地可靠。
紧凑型版本可嵌入 19 英寸机架，节省空间，接线需符合绝缘要求。
应用场景
发电机保护：涵盖差动、定子 / 转子接地、过流、过励磁等，适配不同容量机组。
变压器保护：差动保护配合后备过流，适用于两绕组 / 三绕组变压器。
线路保护：距离保护为主，配合方向过流，实现快速选择性跳闸。
工业场景：适配泵、风机等电机的过载、堵转保护，支持多种通信协议集成至自动化系统。
总结
RE.216 系列装置以模块化设计和灵活配置为核心，覆盖发电、输电、工业领域的保护需求。其丰富的保护功能、冗余设计及标准化通信，使其能无缝集成至现代电力系统，保障设备安全运行并简化运维流程。手册详细说明了硬件架构、功能参数设置及应用案例，为工程设计和现场调试提供全面指导。
