ABB REM615电机保护和控制
时间: 2025-07-28浏览次数：
ABB REM615电机保护和控制
ABB REM615电机保护和控制
产品概述
REM615 是 ABB Relion® 615 系列中的专用电机保护与控制继电器，专为工业领域异步电机的保护、控制、测量和监控设计。其特点包括：
紧凑型设计：采用可抽出单元结构，适配紧凑空间安装。
通信标准化：全面支持 IEC 61850 标准（包括 Edition 2），兼容过程总线 IEC 61850-9-2 LE，同时支持 IEC 60870-5-103、Modbus®、DNP3
等协议，可通过协议转换器 SPA-ZC 302 支持 Profibus DPV1。
灵活配置：提供四种标准配置（A、B、C、D），可通过 PCM600 工具的图形化信号矩阵和应用配置功能自定义逻辑，满足用户特定需求。

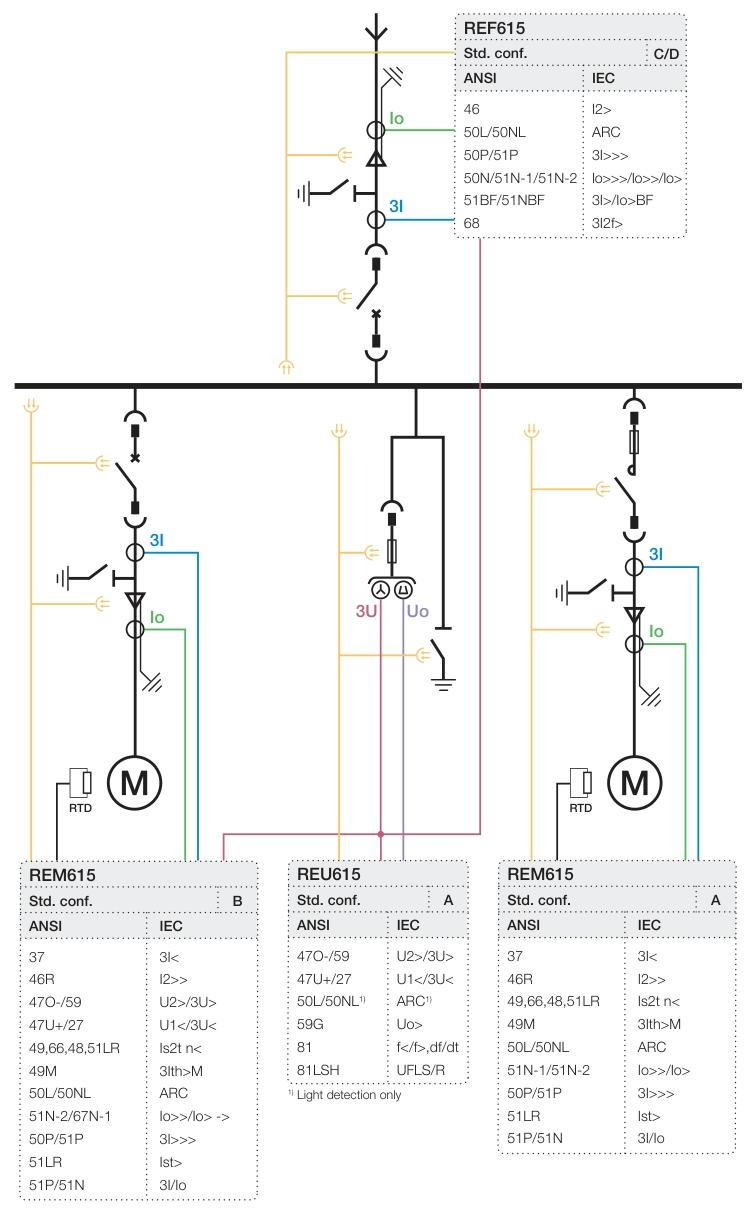

标准配置
四种标准配置的核心差异和适用场景如下：
配置 核心功能 适用场景

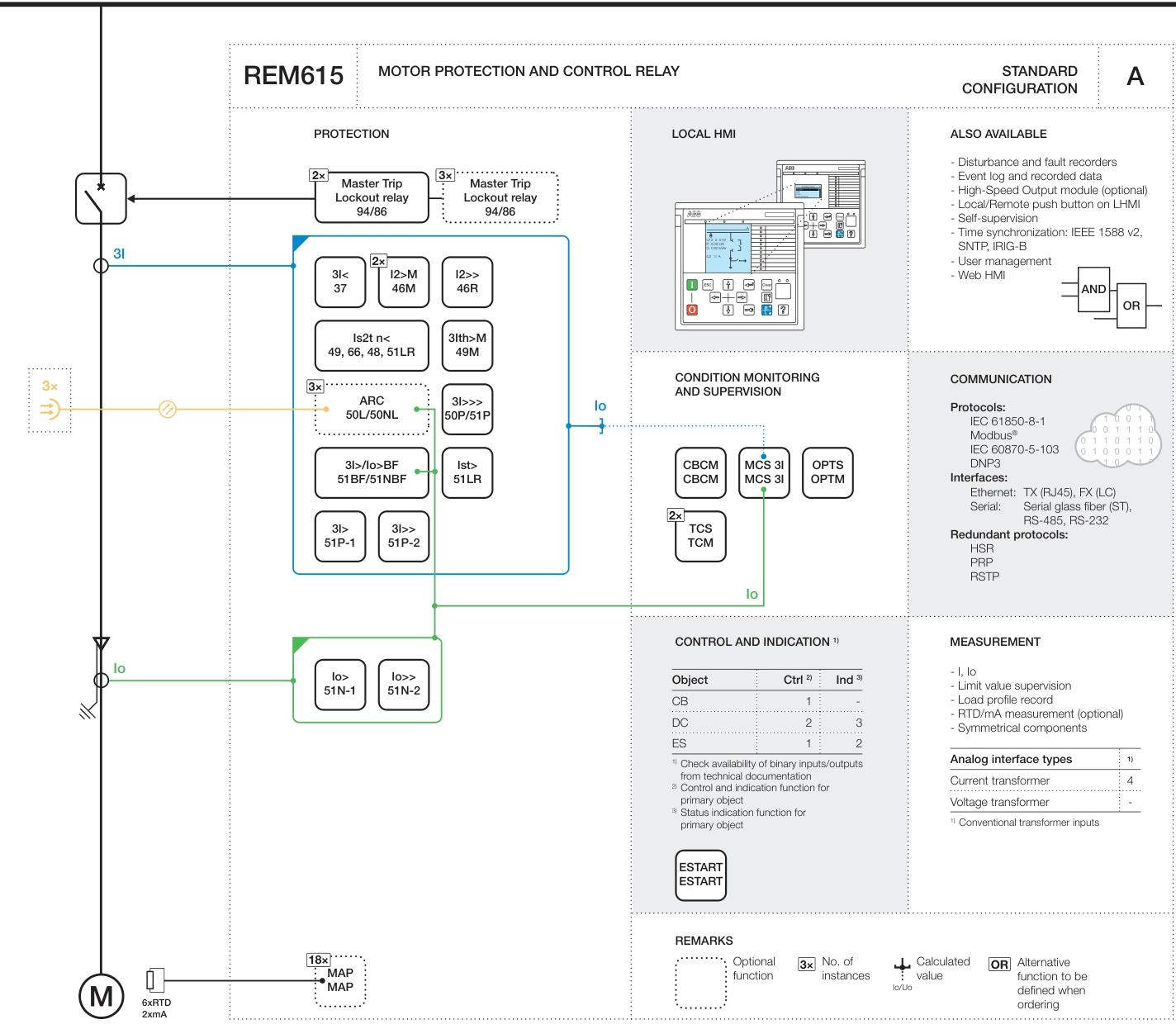

A 基础电机保护（含 RTD 测温选项），包括过流、热过载、负序过流等 仅需基础保护的电机，如小型泵类、风机
B 在 A 基础上增加电压和频率保护及测量，支持 RTD 测温 需要电压 / 频率监控的电机，如中型压缩机
C 包含电压和频率保护及测量，无 RTD 选项 对温度监控要求较低的工业电机
D 支持电压和频率保护，采用传感器输入（替代传统 CT/VT） 适配紧凑型开关柜（如 ABB UniGear Digital）的电机
所有配置均包含故障录波、事件日志、自监控等基础功能，可根据需求扩展高速输出模块（HSO）、弧光保护等选项。
核心功能
保护功能
过电流保护：包括三段式非方向性过流（低 / 高 / 瞬时）、零序过流，覆盖电机短路、接地故障。
电机专用保护：热过载保护（MPTTR）、堵转保护（JAMPTOC）、启动监视（STTPMSU）、相序保护（PREVPTOC）等，适配电机启动、运行全生命周期。
电压与频率保护：欠压（PHPTUV）、负序过压（NSPTOV）、频率异常（FRPFRQ）等，应对电网电压 / 频率波动。
增强保护：可选弧光保护（ARCSARC），通过光传感器快速检测电弧故障，减少设备损坏；断路器失灵保护（CCBRBRF），确保故障可靠切除。
控制功能
支持断路器、隔离开关、接地开关的本地 / 远程控制，采用 “选择 - 执行” 机制确保操作安全。
集成紧急启动功能（ESMGAPC），允许热态电机强制启动，适应紧急工况。
测量与监控
实时测量电流、电压、功率、频率等电气量，精度达 ±0.5%（电流 / 电压）。
状态监控：断路器状态（SSCBR）、跳闸回路监视（TCSSCBR）、电流回路监视（CCSPVC）等，支持预防性维护。
录波与日志： disturbance recorder 可记录 12 路模拟量和 64 路开关量，事件日志存储 1024 条事件（带时间戳），支持故障后分析。
通信与同步
网络冗余：支持 HSR、PRP、RSTP 等冗余协议，确保通信可靠性。
时间同步：支持 IEEE 1588 v2（精度 4µs）、SNTP、IRIG-B，满足过程总线对时要求。
技术参数
电源：支持 AC 100-240V 或 DC 24-250V，功耗≤21W。
输入输出：
模拟输入：CT 额定 1A/5A，VT 额定 60-210V AC；配置 D 支持传感器输入（75mV-9V）。
二进制输入：24-250V DC，响应时间 < 3ms；输出触点容量最高 30A（短时）。
环境适应性：工作温度 - 25~+55℃，防护等级 IP54（正面）/IP20（背面），抗电磁干扰符合 IEC 61000-4 系列标准。
安装与配置
安装方式：支持嵌入式、半嵌入式、19 英寸机架安装，适配多种开关柜。
配置工具：通过 PCM600 软件进行参数设置、逻辑配置、图形化显示编辑，支持 Web HMI 远程访问（需启用）。
人机界面：提供大小两种 LCD 显示屏，大显示屏支持自定义单线图（SLD），直观展示设备状态。
应用场景
主要用于工业领域异步电机保护，包括：
泵类、风机、压缩机等旋转设备；
破碎机、搅拌机等重型工业电机；
适配紧凑型开关柜的中压电机。
通过灵活配置可满足不同电压等级（中低压）、不同工况（连续运行 / 间歇启动）的电机保护需求。
