ABB RELION® 650 系列 RET650 变压器保护装置
时间: 2025-07-28浏览次数：
ABB RELION® 650 系列 RET650 变压器保护装置
ABB RELION® 650 系列 RET650 变压器保护装置
装置应用与核心功能
通用应用场景
适用于两绕组 / 三绕组变压器、自耦变压器、发电机 - 变压器组及并联电抗器，提供快速选择性保护、监测与控制，支持宽频率范围（适应系统扰动及机组启停）。
核心特性：
内置变压器变比匹配和矢量组补偿的差动保护，无需中间 CT；
2nd/5th 谐波制动抑制励磁涌流和过励磁；
支持 IEC 61850-9-2LE 过程总线，可接入 4 个合并单元（MU）；
预配置包（A01：单断路器两绕组变压器；A05：单断路器三绕组变压器）。
主要保护功能
差动保护：
T2WPDIF（两绕组）/T3WPDIF（三绕组）：基于对称分量理论，高灵敏度检测内部匝间故障，支持穿越故障稳定和涌流制动。
REFPDIF（低阻抗限制接地故障）：快速检测绕组接地故障，含方向性零序电流判据。
后备保护：
电流保护：瞬时相过流（PHPIOC）、四步方向性相过流（OC4PTOC）等；
电压保护：两步欠压（UV2PTUV）、过压（OV2PTOV）、剩余过压（ROV2PTOV）；
频率保护：欠频（SAPTUF）、过频（SAPTOF）、频率变化率（SAPFRC）。
配置与模拟输入
装置配置
基础配置含 1 个二进制输入模块和 1 个输出模块，支持通过 PCM600 工具自定义逻辑（如自动分闸 / 合闸逻辑）。

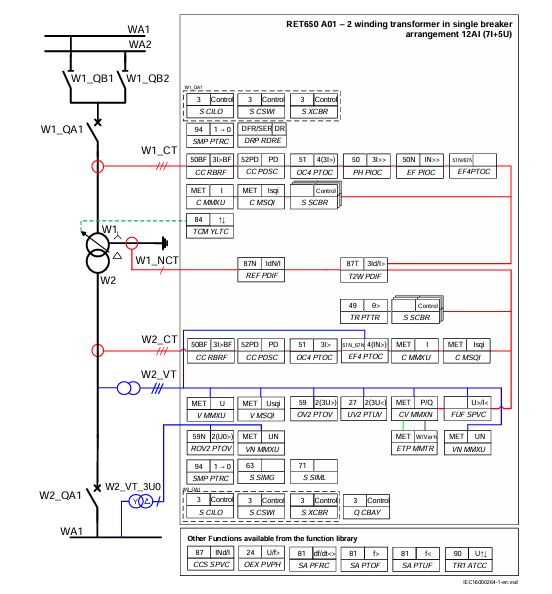

A01 配置：两绕组变压器，含差动保护、过流保护、电压监测等，适配 12 路模拟输入（7I+5U）。
A05 配置：三绕组变压器，扩展绕组相关保护功能，支持多断路器场景。
模拟输入设置
电流通道：需设置 CT 变比（CTprim/CTsec）、星点方向（CTStarPoint：ToObject/FromObject），示例包括星形 / 三角形 CT 连接方式及参数计算。
电压通道：设置 VT 变比（VTprim/VTsec），支持星形 / 开口三角形 VT 连接，针对高 / 低阻抗接地系统提供不同接线方案。
关键参数：基准电流（IBase）需匹配 CT 额定电流，最小动作值不低于 IED 输入额定值的 4%（1A 输入为 40mA，5A 输入为 200mA）。
本地 HMI 与操作
硬件组成

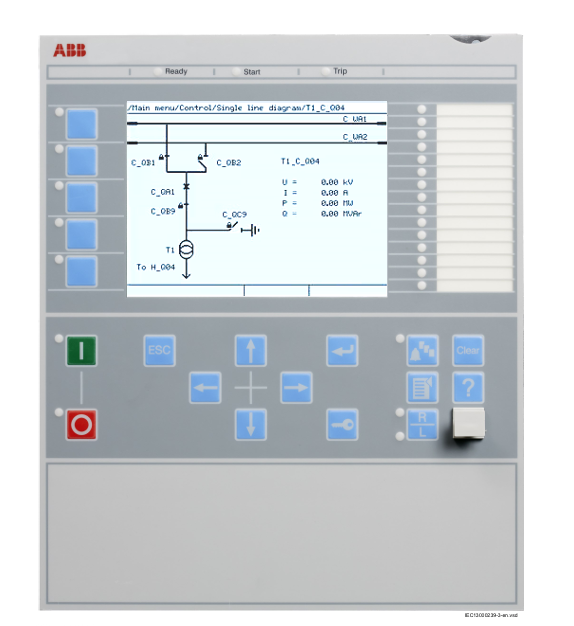

320×240 像素 LCD 显示屏、15 个可编程三色 LED（红 / 黄 / 绿）、导航键盘（含功能键、方向键、确认 / 取消键）。
LED 指示：Ready（运行状态）、Start（保护启动）、Trip（跳闸），支持多页显示和优先级控制。
功能操作
菜单导航：通过 Main menu 访问设置、事件、测量等功能，支持参数修改（数值 / 字符串 / 枚举类型）。
通信端口：前端 RJ-45 口（默认 IP：10.1.150.3），仅用于临时调试，不接入 LAN。
核心保护功能详解
差动保护（T2WPDIF/T3WPDIF）
原理：比较流入 / 流出变压器的电流，补偿变比和相位差，通过制动特性（比例制动、二次谐波制动）区分内部 / 外部故障。
关键设置：
最小动作电流（IdMin）：默认 0.3 倍额定电流；
制动特性：三段斜率（Section1/2/3），适应不同故障电流范围；
零序电流补偿（ZSCurrSubtrWx）：消除外部接地故障的零序电流影响。
低阻抗限制接地故障（REFPDIF）
应用于直接接地或经 zig-zag 变压器接地的绕组，检测中性线与相电流的差值，动作值（IdMin）通常设为绕组额定电流的 30%。
过励磁保护（OEXPVPH）
基于 V/Hz 比监测铁芯过励磁，支持自定义反时限特性，适配发电机升压变压器等场景，动作时间与过励磁倍数关联（如 1.2 倍时动作时间约 100s）。
控制与通信
设备控制

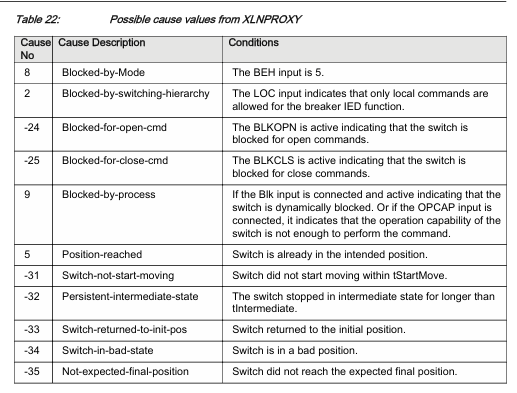

支持断路器（SXCBR）、隔离开关（SCSWI）的控制，含 “选择 - 执行” 机制，确保操作安全。
自动电压控制（TR1ATCC/TR8ATCC）：通过有载分接开关调节电压，支持单台 / 并联变压器控制，含线路压降补偿和循环电流抑制。
通信协议
支持 IEC 61850-8-1（GOOSE 用于横向通信）、DNP3.0、IEC 60870-5-103 等，适配站级自动化系统。
网络安全：支持角色基于访问控制（RBAC）、证书管理，符合电力系统安全标准。
监测与逻辑
监测功能
测量量：电流（CMMXU）、电压（VMMXU）、功率（CVMMXN）、序分量（CMSQI/VMSQI），精度达 0.5 级。
事件记录：故障录波（DRPRDRE）、操作事件（EVENT），支持故障后分析。
逻辑功能块
跳闸逻辑（SMPPTRC）：支持三相 / 单相跳闸，含锁闭功能；
通用逻辑：与门（AND）、或门（OR）、计时器（TIMERSET）等，可自定义保护逻辑链。
总结
RET650 作为 RELION® 650 系列的核心产品，集成了变压器保护所需的差动、后备、控制及通信功能，通过灵活配置和高精度测量适应复杂电网场景。手册详细覆盖了从基础配置到高级功能的设置指南，为工程设计、调试及运维提供全面支持，适用于发输电及工业领域的变压器保护需求。
