ABB RET670 变压器保护装置
时间: 2025-07-25浏览次数：
ABB RET670 变压器保护装置
ABB RET670 变压器保护装置
产品定位与应用

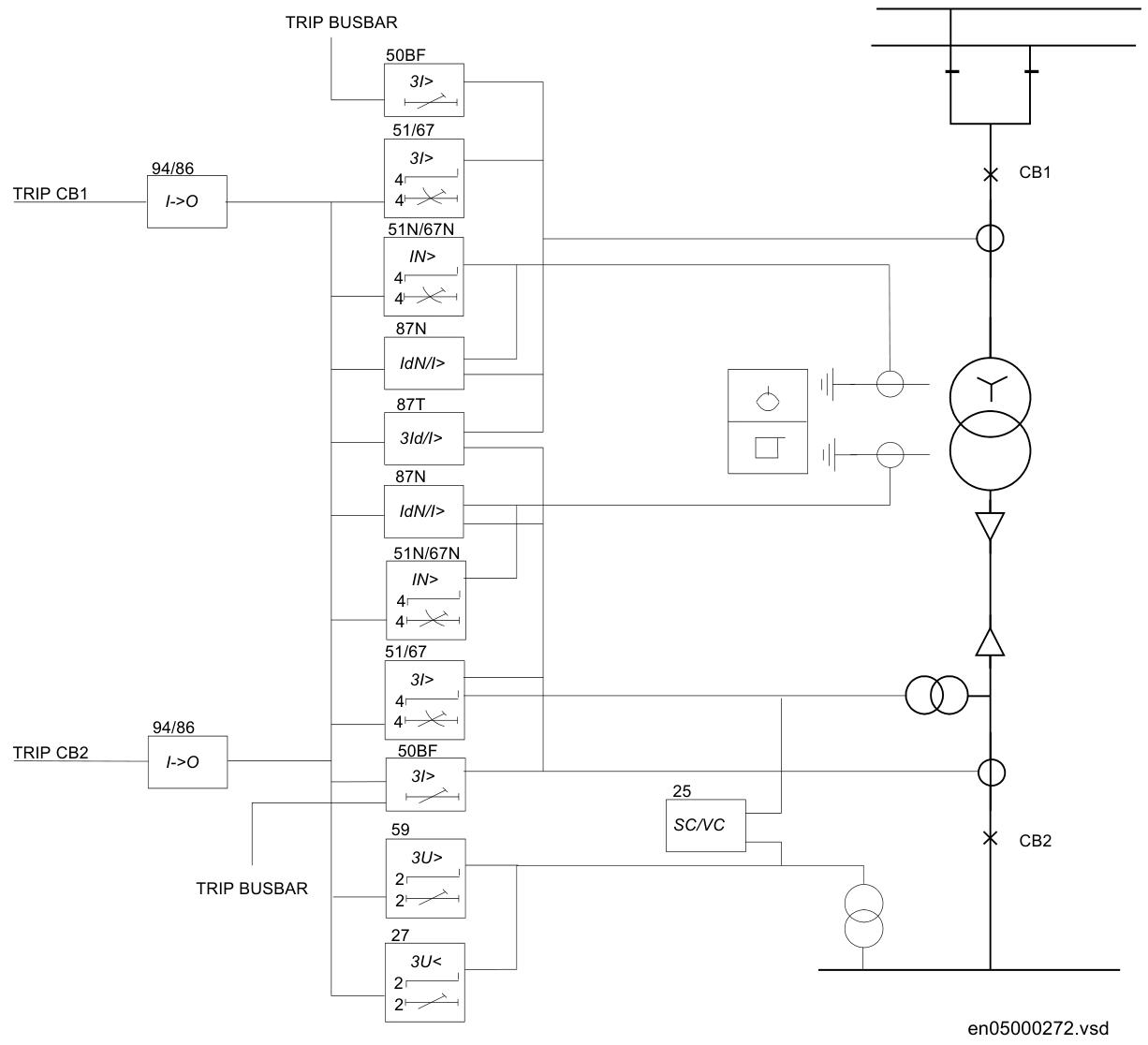

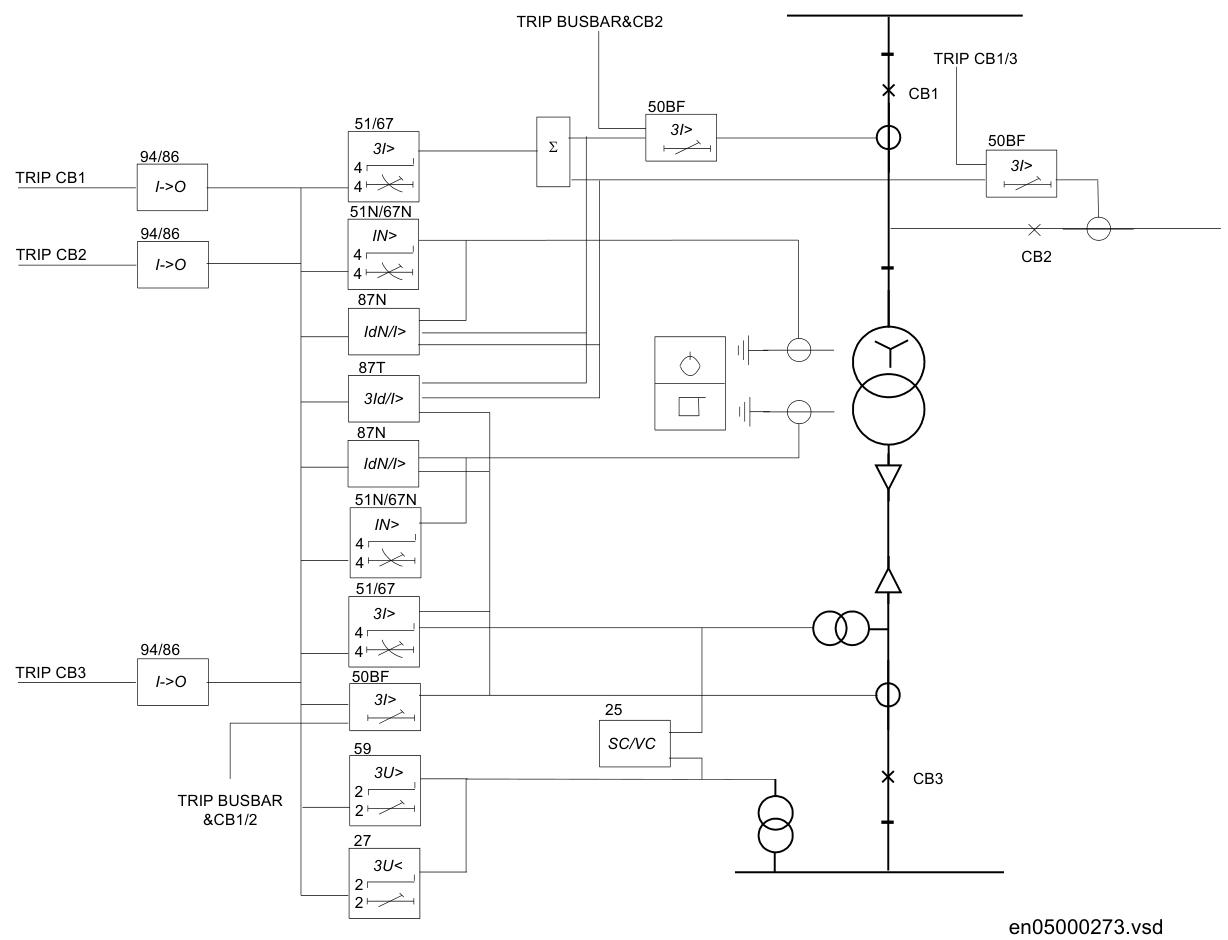

RET670 是 ABB Relion® 670 系列中的变压器保护装置，主要用于双绕组、三绕组变压器、自耦变压器、发电机 - 变压器组及并联电抗器的快速、选择性保护、监控与控制。其设计能适应宽频率范围，可应对电网扰动及发电机启停时的频率变化，适用于多种断路器配置（单断路器、多断路器），并提供六种预配置方案以满足不同场景需求，如变压器后备保护、电压控制、双绕组 / 三绕组变压器在单断路器或多断路器布置中的应用等。
核心保护功能
差动保护
包含双绕组（T2WPDIF）和三绕组（T3WPDIF）变压器差动保护，具备自动 CT 变比匹配和向量组补偿功能，通过二次谐波和波阻断制动避免励磁涌流误动，五次谐波制动防止过励磁误动，对绕组匝间故障灵敏度高。
低阻抗限制接地故障保护（REFPDIF）：作为绕组接地故障的补充保护，含零序电流方向判据，灵敏度高（低至 5%）且动作迅速。
高阻抗差动保护（HZPDIF）：可用于限制接地故障或自耦变压器、 tertiary 电抗器等的差动保护，需外部 CT 电流求和、串联电阻及压敏电阻配合。
阻抗保护
四边形特性距离保护（ZMQPDIS 等）：用于变压器及相连电网故障的后备保护，支持多故障环路，可独立设置方向或非方向模式，具备负荷侵入检测功能。
姆欧特性全范围距离保护（ZMHPDIS 等）：四区域保护，适用于线路和电缆的后备保护，支持单极自动重合闸。
电流保护
瞬时 / 四步式过电流保护：涵盖相电流、剩余电流、负序电流等，支持方向和电压控制，提供多种反时限特性曲线。
热过载保护（TRPTTR）：基于双时间常数热模型，估算设备内部温度，提供两级警告和跳闸功能。
断路器失灵保护（CCRBRF）：在断路器拒动时快速跳开周围断路器，支持电流、触点或自适应判据。
其他保护
电压保护：包括过电压（OV2PTOV）、欠电压（UV2PTUV）、剩余过电压（ROV2PTOV）等，可设置反时限或定时限特性。
频率保护：含欠频（SAPTUF）、过频（SAPTOF）及频率变化率（SAPFRC）保护，用于负荷 shedding、发电控制等。
过励磁保护（OEXPVPH）：防止变压器 / 发电机因磁密过高导致过热损坏，支持自定义反时限曲线。
控制与监控功能
控制功能
同步检查与同步（SESRSYN）：检查断路器两侧电压同步性，支持手动和自动重合闸，适应双母线、环形母线等布置。
设备控制（APC）：用于断路器、隔离开关等的控制与监控，支持 “选择 - 执行” 原则，提供不同安全等级的命令模型。
分接头控制（TR1ATCC 等）：自动调节变压器分接头以稳定二次侧电压，支持单台或多台并联变压器控制。
监控与记录
测量功能：实时监测电压、电流、功率、频率等参数，计算正序、负序、零序分量。
事件与扰动记录：内置扰动记录器（DRPRDRE），记录故障前后的模拟量和开关量数据，支持 Comtrade 格式，便于故障分析。
计数器与计量：脉冲计数器（PCGGIO）记录外部脉冲，能量计算功能（ETPMMTR）计算有功 / 无功电能及最大需量。
通信与接口
通信功能与协议
RET670 具备丰富的通信能力，支持多种行业标准协议，可灵活接入不同层级的自动化系统，具体包括：
站级通信协议
IEC 61850-8-1：通过单通道或双通道光纤以太网接口（OEM 模块）实现，支持 GOOSE peer-to-peer 通信，便于不同厂商智能电子设备（IED）间的数据交换，可上传扰动文件，通信速率为 100BASE-FX。
LON 协议：通过光学 LON 接口连接，支持现有 ABB 站级 LON 网络扩展，实现 peer-to-peer 通信及与其他 ABB IED 的协同工作，通信速率 1.25 Mbit/s。
SPA/IEC 60870-5-103 协议：通过串行和 LON 通信模块（SLM）实现，SPA 协议适用于简单变电站自动化系统，IEC 60870-5-103 支持多厂商设备集成，通信速率可配置（如 9600、19200 Bd 等）。
DNP3.0 协议：通过电气 RS485 或光纤以太网接口实现，支持 TCP/IP 和 EIA-485 通信，具备事件传输、时间同步和扰动报告功能，适用于与 RTU、网关或 HMI 系统通信。
冗余通信：支持 IEC 62439-3 并行冗余协议（Edition 1 和 Edition 2），通过双端口实现冗余站级通信，提高通信可靠性。
远程通信：可通过线路数据通信模块（LDCM）与远程 IED 交换模拟量和开关量信号，支持 IEEE/ANSI C37.94 标准，适用于短距离（<60 km）和中距离（通过光 - 电转换器延伸至 <3 km）通信，支持多种光纤类型（多模、单模）和波长（850 nm、1310 nm）。
