ABB RTU560E远程终端单元
时间: 2025-07-25浏览次数：
ABB RTU560E远程终端单元
ABB RTU560E远程终端单元
产品定位与应用场景
RTU560E 是 RTU560 远程终端单元的组成部分，适用于中小型数据点规模的应用场景，具体包括：
本地网络站点、小型配电变电站等集中式或分布式系统架构。
油气网络领域：管道泄漏检测与阻断阀控制、管道流量测量、油井监控与控制。
需多功能性、精确计算、数据存储或自定义协议的 OEM 应用。
核心特性
设计特点：采用紧凑型设计，成本效益高，支持客户特定配置，模块化结构便于扩展。

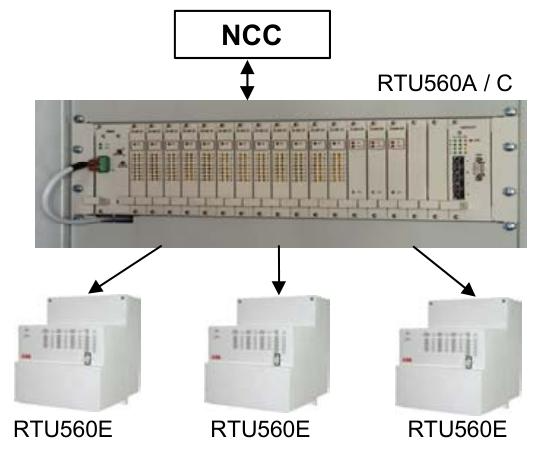

架构灵活性：可适应集中式或分布式系统架构，通过扩展总线最多可配置 27 块 I/O 卡。
技术参数

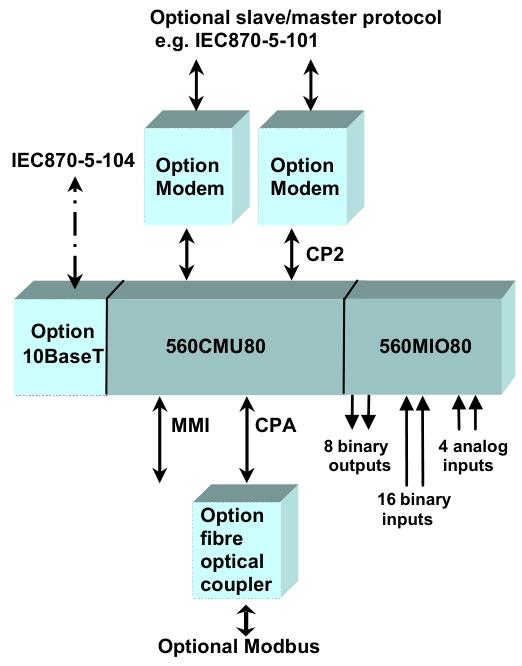

硬件组成与规格
外壳（560HOS80）：尺寸为 366×258×310 mm（高 × 宽 × 深），防护等级符合 EN 60950 和 50178 标准，达到 IP 30。
中央处理单元（560CMU80）：搭载 ELAN 400 处理器（66 MHz），配备 4 MB DRAM（可选 16 MB）；含 2 个 RS232 接口（波特率 50 - 38400）、1 个 RS485 接口（最高 19200 波特率），可选 2 个调制解调器插槽；具备 MMK 接口（与内部 Web 服务器串行连接），可选 10BaseT 以网接口。
多 I/O 卡（560MIO80）：支持 24 - 60 V 和 110 - 220 V DC 过程电压；含 16 个二进制输入（输入电流 1 - 3 mA）、2 个计数器输入（最高 8 kHz）、8 个二进制输出、4 个模拟输入。
光纤耦合器（560FOC80）：输入电压 5 - 24 V，发射波长 850 nm，输入光功率范围 -24.0 至 -10.0 dBm，传输速率最高 1 MBit。
电源：560PSU80（DC/DC）支持 24 - 60 V DC 或 110 - 220 V DC 输入；560PSU81（AC/DC）支持 110 - 230 V AC 输入。
环境适应：工作温度范围为 -20 至 +70º C。
通信与功能
通信能力：最多提供 3 个通信端口，支持 IEC 60870 - 5 - 101/102/103/104、Modbus、SPA、DNP3.0、RP570/71 等协议；可选以太网接口，支持调制解调器（模拟拨号、V.23、GSM 等）。
核心功能：支持 PLC 61131 标准，具备数据归档功能；可进行涡轮流量测量的流量计算（含 AGA 8 密度计算，可应要求支持其他标准）；支持可选从 / 主协议（如 IEC870 - 5 - 101）。
