ABB S800 I/O 模拟输入模块
时间: 2025-07-25浏览次数：
ABB S800 I/O 模拟输入模块
ABB S800 I/O 模拟输入模块
系统概述
S800 I/O 是一套全面的分布式模块化过程 I/O 系统，可通过行业标准现场总线与上级控制器和 PLC 通信。其优势在于：
广泛兼容性：适配 ABB 及其他品牌的多种过程控制器和 PLC。
成本效益：支持现场安装，靠近传感器和执行器，减少布线成本。
高可用性：具备 “热插拔” 模块、在线重新配置和冗余选项等功能，有助于维持生产运行，保障收益。
模拟输入模块型号及核心参数

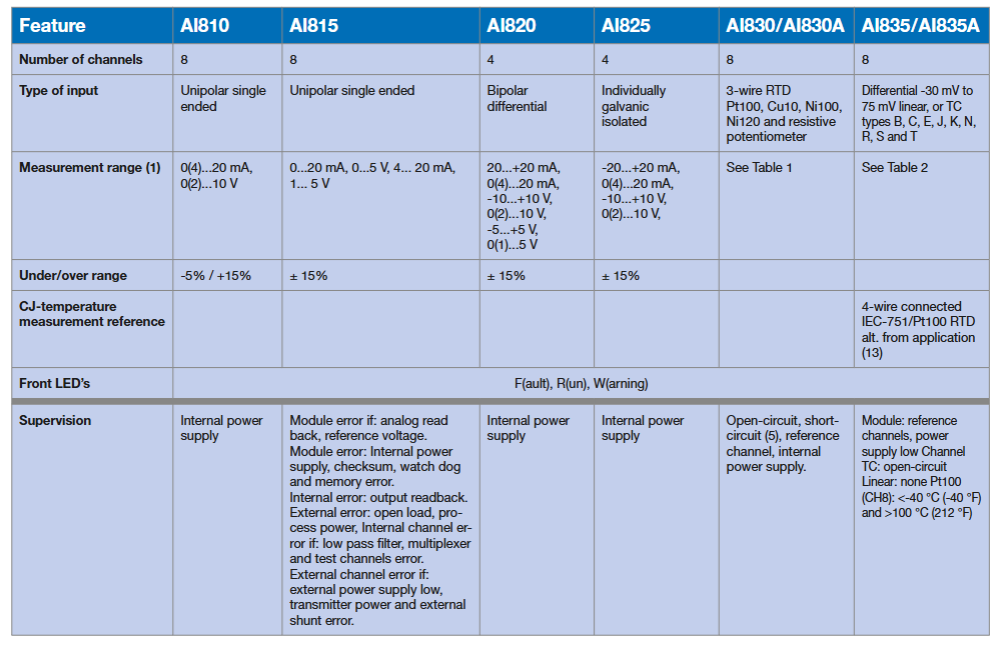

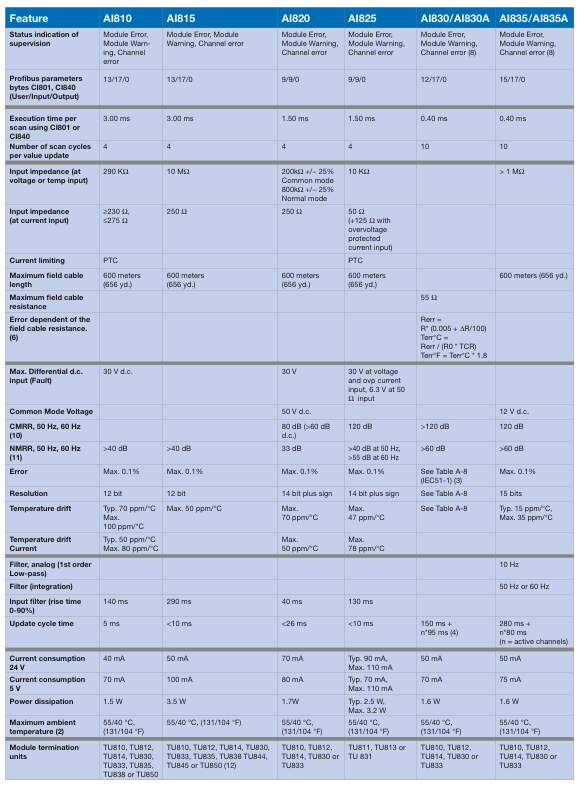

S800 I/O 系列包含 AI810、AI815、AI820、AI825、AI830/AI830A、AI835/AI835A 六种模拟输入模块，核心参数对比如下：
特性:AI810/AI815/AI820/AI825/AI830/AI830A/AI835/AI835A
通道数量:8/8/4/4/8/8
输入类型:单端单极性（电流 / 电压）/单端单极性（电流 / 电压）/差分双极性（电流 / 电压）/独立 galvanic 隔离（电流 / 电压）/3 线制 RTD 及电阻电位器/热电偶（B、C、E 等）及线性范围
测量范围:0 (4)...20mA、0 (2)...10V 等/0...20mA、0...5V 等/-20...+20mA、-10...+10V 等/-20...+20mA、-10...+10V 等 见表 1（涵盖多种 RTD 温度范围）/见表 2（涵盖多种热电偶温度范围）
精度:最大 0.1%/最大 0.1%/最大 0.1%/最大 0.1%/见表 1（因传感器类型而异） 最大 0.1%
分辨率:12 bit/12 bit/14 bit + 符号/14 bit + 符号/见表 1/15 bits
扫描执行时间:3.00 ms/3.00 ms/1.50 ms/1.50 ms/0.40 ms/0.40 ms
最大现场电缆长度:600 米/600 米/600 米/600 米/600 米
工作温度范围:0~55°C（存储 -25~70°C）/0~55°C（存储 -25~70°C）/0~55°C（存储 -25~70°C）/0~55°C（存储 -25~70°C）/0~55°C（存储 -25~70°C）/0~55°C（存储 -25~70°C）
尺寸（宽 × 深 × 高）:45mm×97mm×119mm（含连接器 106mm 深）
/45mm×97mm×119mm（含连接器 106mm 深）/45mm×97mm×119mm（含连接器 106mm 深）/45mm×97mm×119mm（含连接器 106mm 深）/45mm×97mm×119mm（含连接器 106mm 深）/45mm×97mm×119mm（含连接器 106mm 深）
防护等级:IP20/IP20/IP20/IP20/IP20/IP20
关键特性与功能
监控与状态指示：
所有模块均支持模块错误、警告及通道错误的状态指示，部分模块通过 PROFIBUS-DPV1 服务提供额外信息。
监控内容包括内部电源、校验和、看门狗、内存错误等，外部错误如开路、过程电源异常等。
电气特性：
隔离：多数模块为组隔离（RIV=50V），AI825 为组隔离（RIV=250V），确保电气安全性。
共模抑制比（CMRR）：AI820 达 80dB，AI825、AI830/AI830A、AI835/AI835A 达 120dB，抗干扰能力强。
过电压保护：部分模块支持过电压保护，如 AI825 在电压和过压电流输入时支持 30V 保护。
环境与认证：
符合 IEC 61140 等多项国际标准，具备 CE 标志、cULus、FM、CSA 等认证，适用于多种工业环境。
耐受腐蚀性大气（ISA-S71.04 G2 级），适应 5%~95% 无冷凝湿度环境。
应用与兼容性
终端单元：各模块适配不同的终端单元（如 TU810、TU812 等），具体型号见表中 “Module termination units” 列。
通信：支持通过 CI801、CI840 等接口与 PROFIBUS 通信，参数字节及更新周期因模块而异。
