ABB Triguard SC300E TMR 产品系列
ABB Triguard SC300E TMR 产品系列
产品背景与定位
ABB 的 Triguard 2 TMR 安全产品源于 1978 年成立的 August Systems，该公司是全球率先开发用于实时容错控制的三重模块化冗余（TMR）处理技术的企业，1997 年被 ABB 收购后，将 TMR 技术与 ABB 成熟的双冗余安全系统相结合，成立了 ABB Safety 业务部门，致力于为行业提供广泛的安全解决方案。
Triguard SC300E 产品既可作为 ABB 的工程系统提供，也可作为第三方系统集成商和原始设备制造商（OEM）的集成产品，使其技术能服务于广泛的客户和应用场景。全球众多知名企业如 BP/AMOCO、Exxon/Mobil、Saudi Aramco 等均有采用。
Triguard SC300E 核心特性与优势
1. 高可用性与可靠性
实现了极高的 TMR 可用性（99.999%），通过最大化平均无故障时间（MTTF）和缩短平均修复时间（MTTR）达成。
采用现代低功耗集成技术，使 TMR 架构在越来越多的高完整性应用中具有成本效益。
具备故障容错能力，系统设计可在存在主要组件故障时继续正确运行，并能容忍多个非并发故障。
2. 安全性与操作特性
故障安全操作：处理器、输入 / 输出电路、控制程序和看门狗定时器电路的故障模式均被管理，确保电路默认进入预定的安全状态。
响应速度快：采用先进的处理器技术，同时保持原始核心软件的稳定性，提供 10ms 的无匹敌扫描时间分辨率，有利于事件序列记录（SoE）和高速高级控制应用。
易用性：作为单一的硬件和软件集合运行，三个处理器和三重 I/O 电路对用户透明，降低操作和维护难度，生命周期成本低，支持在线维护。
3. 架构与硬件设计

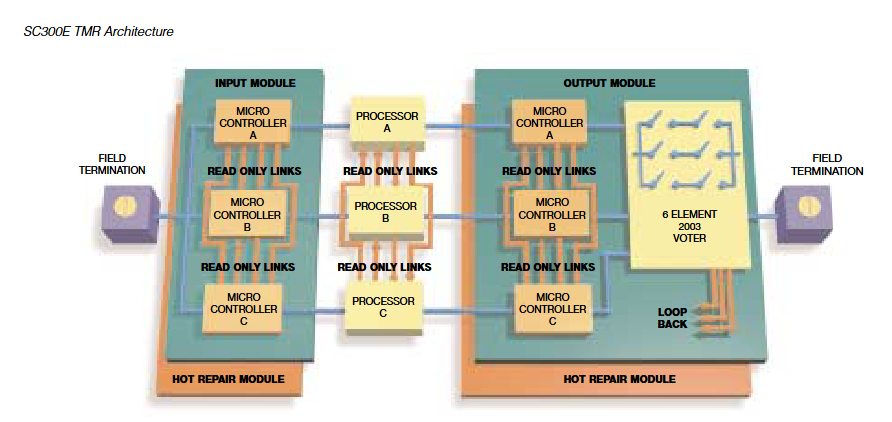

TMR 架构：从输入模块到输出模块采用完全三重化的系统架构，每个系统包含一个或多个相同的机箱，容纳电源、处理器、I/O 和通信模块。
机箱类型：包括主机箱（Main Chassis）、扩展机箱（Extension Chassis）、远程主机箱（Remote Master Chassis）和远程机箱（Remote Chassis），均提供 10 个 I/O 模块插槽和冗余电源，最多可连接 15 个机箱，支持多达 9500 个 I/O。
处理器：每个系统包含三个异步并行运行的处理器，通过机箱背板上的三重总线系统连接到 I/O 和通信模块，具备电池备份静态 RAM、EPROM、实时时钟等。
I/O 模块：输入 / 输出模块设计通用，实现组件合理化和分布式处理，所有模块均有 “键控” 防止错误安装，支持热修复（Hot Repair），可在不影响系统运行的情况下进行维修。
数字输入模块：有 32 通道隔离式（24Vdc/120Vdc/120Vac TMR）、64 通道隔离式（24Vdc Simplex）等类型。
数字输出模块：包括 32 通道（24Vdc TMR）、16 通道（120Vdc/120Vac TMR）等，配备线路监控电路、六元素表决电路等。
模拟输入 / 输出模块：模拟输入模块支持 0-5Vdc、0-10Vdc 等，模拟输出模块为 4 通道 12 位分辨率 4-20mA TMR。
脉冲输入模拟输出模块（PIANO）：8 通道，含 4 个脉冲输入和 4 个模拟输出。
通信模块：四通道串行通信模块，支持 RS232/423，速率达 19.2 kbits/sec，与三个处理器直接通信，数据经 2oo3 表决后传输，还可通过网关产品连接以太网 / TCP/IP 等标准通信网络。
4. 软件与编程
操作系统：实时任务监控器（RTTS）安装在三个处理器中，经过超过 1000 万小时的运行验证，控制离线 / 启动和在线连续诊断及表决功能，提供单一的应用程序编程环境。
配套软件：
TriBuild™：Windows 兼容的配置和应用编程软件，支持在线 / 离线配置、编程、文档编制和测试，采用梯形逻辑、功能块编程和结构化网络等方式。
TriCommand™ Server：基于 Wonderware InTouch™的显示和控制系统工作站，提供实时系统控制和监控功能。
TriLog™：简单的基于 PC 的报警 / 事件记录器，可监控多达四个 Triguard SC300E 系统。
标准合规与全球支持
1. 国际标准合规
ABB 质量体系符合国际标准，通过 BS EN ISO 9001 1994 认证。
产品满足多项国际标准和指南要求，如 TUV Rheinland 认证（安全相关应用，适合安全完整性等级 3（SIL 3）/IEC61508）、欧盟 CE 标志、UL/C 工业控制设备标准、俄罗斯 GOST 标准等。
2. 全球支持服务
全球业务和工程中心提供全方位服务，包括产品技术支持、安装监督、调试和现场验收测试。
提供咨询和应用工程服务，如可靠性和可用性评估、故障树分析、生命周期成本分析等。
备有备件库存，提供维修服务、培训课程（针对 OEM / 集成商、工程师、技术人员等），支持远程诊断和问题解决。
四、产品规格概要
尺寸与重量：19 英寸机架安装，不同组件重量各异，如主机箱（含两个电源和三个处理器）约 16.8kg。
环境规格：工作温度 0-60˚C，存储温度（带电池）-30˚C 至 + 75˚C，相对湿度 5-95%（无冷凝），具备抗振动、冲击和静电放电能力。
电源模块：支持 24Vdc 和 120/240Vac 输入，有相应的电压范围、功率和输出特性。
