ABB S500 重型断路器
时间: 2025-07-25浏览次数：
ABB S500 重型断路器
ABB S500 重型断路器
产品概述
ABB S500 系列重型断路器是为应对低压电网中日益增长的短路电流需求而设计的保护开关设备，具备高安全性、可靠性和分断能力。其核心功能是通过热式和 / 或电磁式脱扣功能，保护电路、电机、设备和系统免受过载和短路电流的影响，广泛应用于铁路、商业建筑、海上平台、船舶、过程工业、轨道电车等多个领域。
核心特性
高性能参数：
额定分断能力高，可达 30/50 kA。
额定工作电压高，交流 400/690 VAC、直流 750 VDC。
具备限流和限能分断能力，分断时间极短，保障系统安全。
功能优势：
选择性优异，确保故障时仅断开故障部分，维持系统其他部分运行。

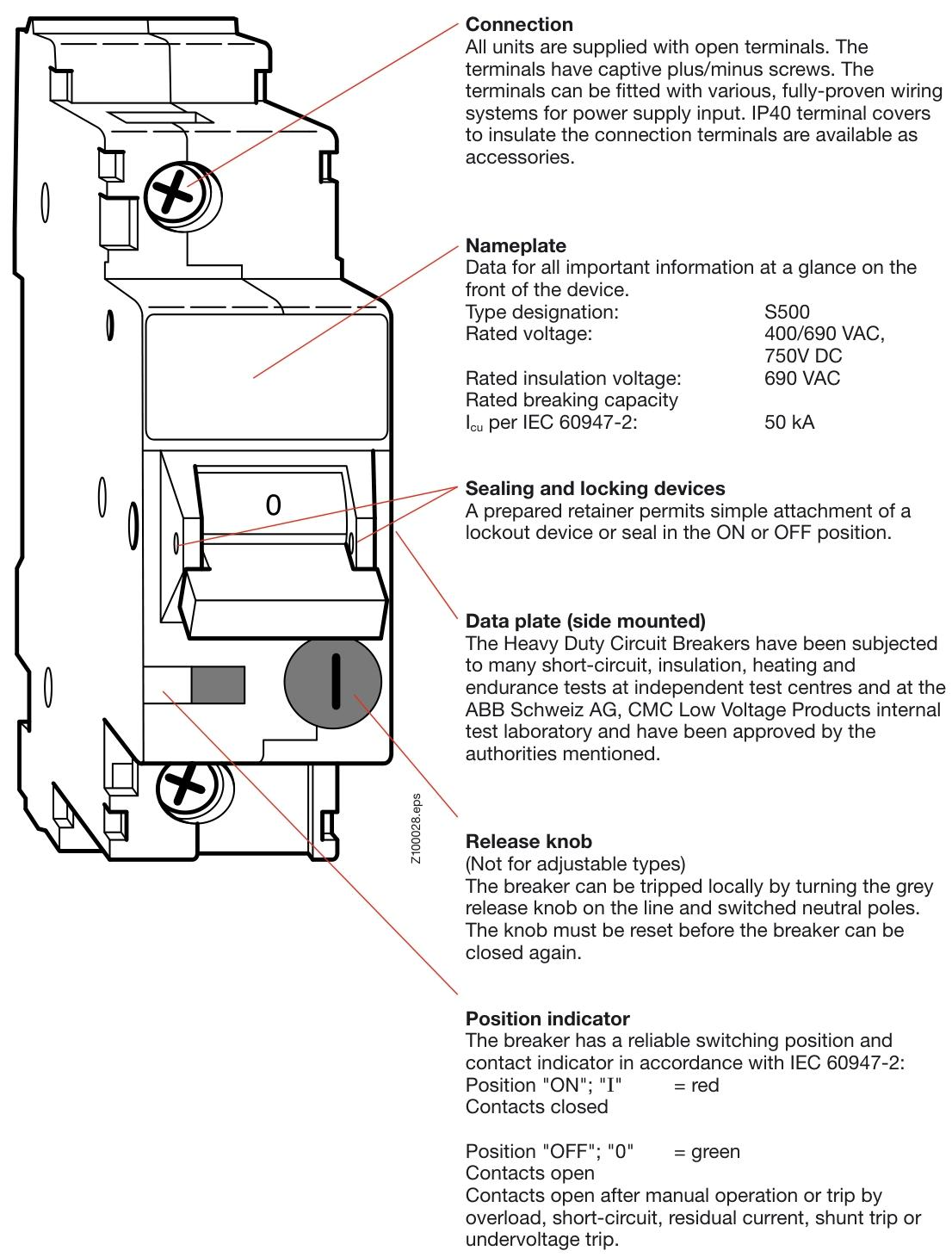

开关和触点位置指示可靠，便于状态监控。
提供多种特殊应用版本，适配不同场景需求。
尺寸紧凑（符合 DIN 标准），配件丰富，包括欠压脱扣器、分励脱扣器、辅助触点和信号触点等。
主要产品类型及应用
电路保护系列：
S500-B：适用于无或仅有极小浪涌电流的设备（如锅炉、电加热器等）。
S500-C：标准型，适用于有浪涌电流的设备（如电感设备、插座等）。
S500-D：适用于浪涌电流极高的设备（如变压器、电容器组等），也可作为上游断路器的保护。
电机保护系列：
S500-K：用于保护单相和三相电机，可安装在无熔丝电机控制中心，额定电流可调。
S500-KM：仅具备电磁脱扣功能，需与独立过载保护配合，为电机提供短路保护。
S503X-AG0084：S500-KM 的替代款，分断能力高（400 VAC 时 50 kA），适用于高短路电流场景。
直流电路保护系列（S500UC-B/K）：
适用于铁路系统、电镀、直流网络等直流应用，单极可切换 250 VDC，多极串联可切换至 750 VDC+20%。
分为固定额定电流（B 特性）和可调额定电流（K 特性）版本。
剩余电流保护系列：
F500-C/D：兼具电路保护和剩余电流脱扣功能，可防护直接接触、危险剩余电流等。
F500-K：具备电机保护特性和剩余电流脱扣功能，适用于电机系统。
DDA 系列：可由用户安装在 S500 断路器上，适用于正弦交流剩余电流和直流电路中的脉冲剩余电流场景。
短延时 / 选择性剩余电流保护：F500K…0.03 G（短延时型）和 F500S…0.3 S（选择型），分别用于避免误脱扣和确保与下游设备的选择性。
技术参数与特性
电气参数：
额定电流范围广，覆盖 0.1 A 至 63 A（部分型号更高）。
额定分断能力根据型号和应用场景有所不同，最高可达 50 kA。
工作频率涵盖 50/60 Hz，特殊需求下可支持 16²/₃ Hz、400 Hz。
环境与安装：
允许环境温度 - 25°C…+55°C，存储温度 - 25°C…+70°C。
防护等级 IP20，安装方式灵活，可任意角度安装，支持上下进线。
机械寿命长，开关次数可达 20,000 次以上。
选择性与备份保护
选择性：通过合理配合上下级断路器，确保短路时仅故障部分断开。文档提供了与上游断路器、备份熔断器以及下游微型断路器的选择性配合参数。
备份保护：当安装点短路电流超过断路器分断能力时，需根据上游断路器额定电流限制值进行配置，文档给出了具体的备份保护参数和电缆长度要求。
配件与安装

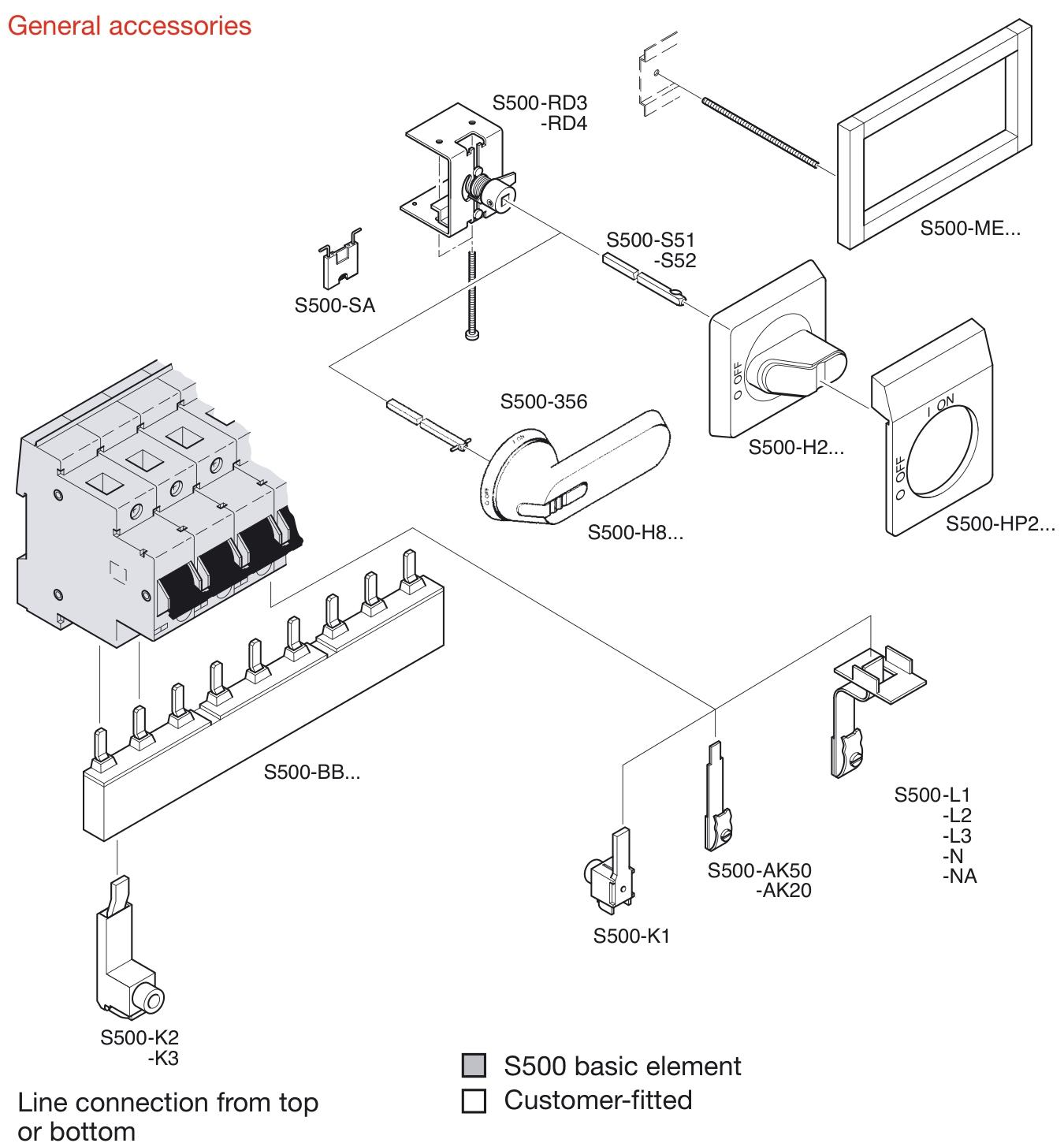

配件：包括工厂预装配件（如切换中性线 NA、分离中性线 N、脱扣器、剩余电流信号触点等）和用户可安装配件（如辅助触点、信号触点、锁定装置、旋转驱动器等）。
安装：采用 35 mm 标准导轨卡扣安装，需遵循安全间距要求，清洁时使用真空吸尘器或湿抹布（肥皂乳液），避免使用压缩空气或高压清洁剂。
标准与认证
符合多项国际标准，如 IEC 60947-2、UL 1077、CSA 等，通过 CE、cULus、FM 等认证，确保产品质量和合规性。
