ABB ProcessMaster 和 HygienicMaster 系列电磁流量计

产品基本信息

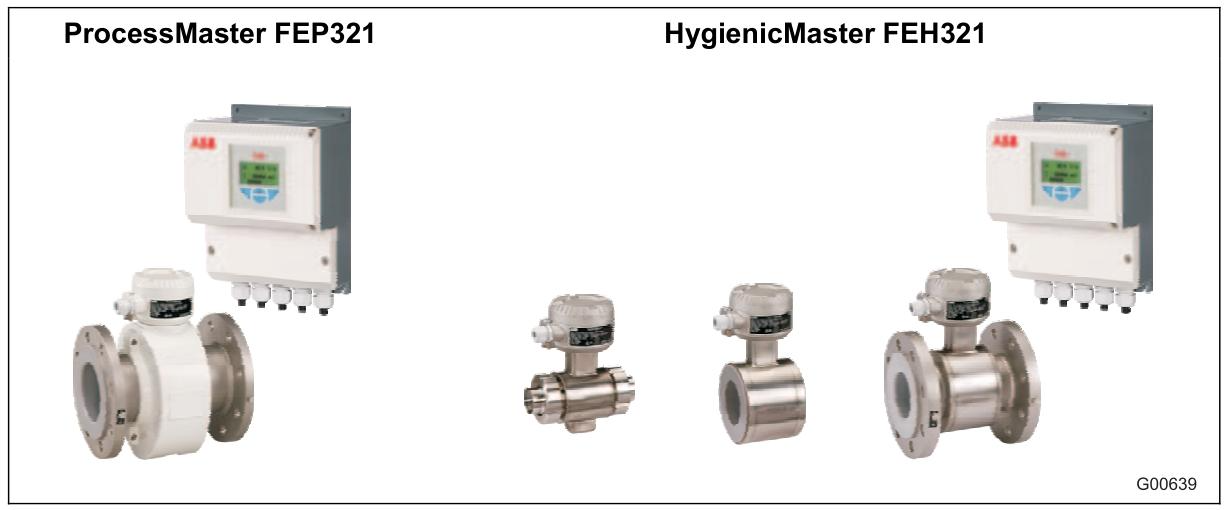

产品类型：电磁流量计，包括 ProcessMaster（工业通用型）和 HygienicMaster（卫生型），用于测量具有导电性的流体、浆料或糊状物质的流量。

测量原理：基于法拉第电磁感应定律，通过磁场中导电流体切割磁感线产生的感应电压计算流速，进而得出体积流量。

设备设计：

紧凑型：传感器与变送器一体化设计。

远程型：传感器与变送器分离，通过信号电缆连接（无前置放大器时最大线长 50m，带前置放大器时可达 200m）。

安全与合规

安全说明：涵盖运输、安装、电气连接、操作及维护中的安全注意事项，包括防触电、防机械损伤、防流体泄漏等。

合规性：符合 CE 认证（EMC、低压、压力设备指令）、EHEDG（卫生型）、3A（卫生型）等标准，RoHS 和 WEEE 指令相关说明。

安装与连接

安装要求：

需保证流量计满管运行，进出口直管段分别不小于 3×DN 和 2×DN。

电极轴宜水平或倾斜不超过 45°，避免安装在管道最高点或易积气位置。

接地要求：根据管道材质（金属、塑料等）采用不同接地方式，确保测量准确性。

电气连接：包括电源（AC/DC 多种电压范围）、信号电缆（屏蔽处理）、变送器接线等，部分型号支持 IP68 防护等级（最大浸水深度 5m）。

调试与参数设置

调试步骤：初次启动需下载系统数据，通过 “Easy Set-up” 菜单快速配置语言、流量单位、量程、脉冲输出等关键参数。

参数功能：支持流量单位切换（如 m³/h、l/min 等）、阻尼设置、空管检测、报警阈值（高低流量、空管等）配置。

操作界面：LCD 显示屏支持多语言，可通过按键导航菜单，配置不同操作员页面显示流量、累计值等信息。

功能与技术参数

核心功能：双向流量测量、累计流量计算、脉冲 / 频率输出、HART 通信、空管检测、故障诊断等。

技术指标：

测量误差：标准校准 ±0.4% 测量值，可选 ±0.2%。

流速范围：0.02~20m/s（取决于管径）。

工作温度：根据衬里材质不同，流体温度最高可达 180°C（卫生型 PFA 衬里）。

防护等级：传感器 IP65/IP67/IP68，变送器 IP65/IP67。

维护与故障处理

维护要点：定期检查接地、密封件和电缆，电极污染时需清洁；更换变送器或传感器后需重新下载系统数据。

故障诊断：手册详细列出常见错误代码（如线圈故障、空管、通信错误等）及排查方法，支持通过 “Diagnostics” 菜单查看实时诊断数据。

适用场景

ProcessMaster：适用于工业管道（如化工、水处理、电力）的流量测量。

HygienicMaster：符合卫生标准，适用于食品、制药、生物技术等领域，支持 CIP/SIP 清洁流程。
