ABB SYNCHROTACT® 5 同步并网设备及系统
时间: 2025-07-24浏览次数：
ABB SYNCHROTACT® 5 同步并网设备及系统
ABB SYNCHROTACT® 5 同步并网设备及系统
产品基本信息
产品名称：SYNCHROTACT® 5（第五代同步并网设备）
研发与用途：由瑞士 ABB Switzerland Ltd 生产，用于同步电机与电网的自动同步及并网操作，支持双通道或单通道系统的全自动运行，适用于电站（发电机与电网并网）和变电站（两条同步线路并网）场景。
核心作用：确保电力断路器在两端电压同步时闭合，避免因不同步导致电网扰动、断路器跳闸、发电机及单元变压器受损。
应用场景
发电机与电力线路的自动同步及并网；
同步和异步线路及母线的自动并网；
电力线路、发电机及无压线路（死母线）自动或手动并网的监控（同步检查）。
安全性与可用性
双通道设计：两个独立硬件和软件通道串联，第一通道负责自动同步，第二通道独立监控，由不同工程师用不同微处理器开发，避免系统性故障，提升操作安全性。
冗余设计：两个设备并联，一个故障时另一个可接管功能，提高系统可用性。
安全保障：
自动操作：通过紧凑型双通道系统确保安全；
手动操作：同步检查装置与手动并网关串联，保障操作安全。
功能与特性
核心功能：
支持 7 组不同并网点参数存储；
数字输入输出可自由配置；
兼容 50Hz、60Hz、16 2/3Hz 额定频率；
可替代旧版 SYNCHROTACT 系统或其他厂商的同步设备。
成本与效率优势：
输出触点载流能力强，减少辅助继电器需求，且所有 I/O 隔离；
无需单独电源；
预制单元（如 SYN 5500）支持多并网点选择，总线控制系统集成减少布线。
调试与集成：

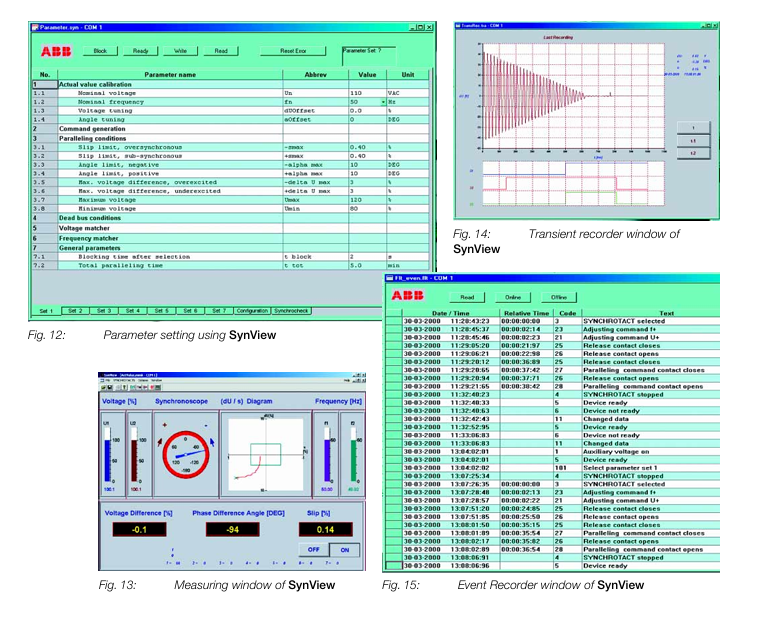

借助 “SynView” 软件实现快速调试，支持参数推荐、实时数据显示、暂态记录、事件日志（记录 256 条事件）；
支持 MODBUS RTU、Profibus DP、LON-Bus 等协议，易于集成到上层控制系统；
具备以太网接口（TCP/IP 协议），支持远程维护（通过 IP 地址访问）。
产品型号及分类
SYN 5100：简易同步检查装置
SYN 5200：带高级功能的同步检查装置
SYN 5201：带频率和电压调节的自动单通道同步装置
SYN 5202：带串联同步检查的自动双通道同步系统
SYN 5302：冗余自动双通道同步系统

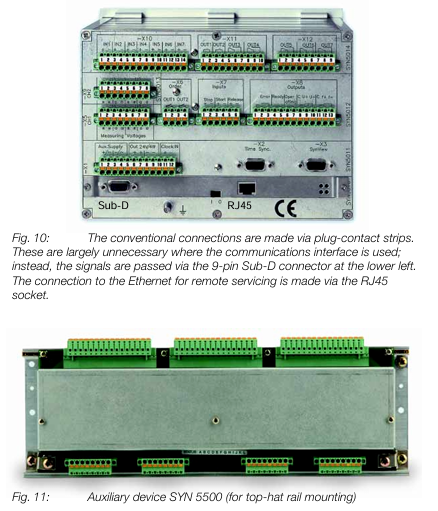

SYN 5500：辅助设备（用于顶帽导轨安装，支持多并网点连接）
技术参数
电压与功率：
额定电压范围：24/48V DC、100-125V AC/DC、220-250V；
最大功耗（SYN 5302）：25W/35VA。
输入输出：
测量输入（U1、U2）：额定电压 50-130V AC，允许范围 0-1.3× 额定值；
数字输入电流：6-8mA DC；
并网继电器：最大切换电压 250V AC/DC，持续电流 5A，最大切换功率 1000W/VA（通）、30W/30VA（断）。
环境与防护：
防护等级：正面 IP54，背面 IP50；
工作温度：-40 至 + 54°C（符合技术参数的运行范围）；
抗振动、冲击及地震性能符合 IEC 标准。
通信与隔离：
支持 MODBUS RTU、Profibus DP 等协议，具备以太网远程维护接口；
绝缘测试：2kV（IEC 60255-5），冲击电压测试：5kV（IEC 60255-5）。
结构与安装
模块化外壳，支持顶帽导轨安装或 19 英寸机架安装；
部分型号支持表面安装，尺寸和重量因型号而异（如 SYN 5200 系列重量 8.82 lbs，19 英寸机架型号重 17.6 lbs）。
