ABB UNITROL® 6080 励磁系统
时间: 2025-07-24浏览次数：
ABB UNITROL® 6080 励磁系统
ABB UNITROL® 6080 励磁系统
产品概述
UNITROL® 6080 是 ABB 推出的自动电压调节器（AVR）和静态励磁系统（SES），适用于中小型电力应用场景。该系统采用成熟的预制功能模块，支持单通道 / 双通道配置（可按需增加备用通道）及多种晶闸管桥模块选择，能满足不同现场数据和可用性需求，且符合国际及地方标准。所有系统出厂前均经过 100% 功能测试。
核心配置与设计
通道设计：最多可构建三个控制 / 变流器通道，包括两个全功能通道和一个用于应急发电机控制的备用通道，每个通道均可处理最大励磁电流，并具备诊断、维护功能及暂态记录仪。
硬件基础：基于 AC 800PEC 高性能处理器家族，集成于 UC D240 控制、通信和测量板（CCM），具备高速处理能力，能实现快速的模拟和数字过程 I/O、闭环控制等功能。
功率转换器：每个通道的功率转换器根据最大励磁电流和电压需求选择，提供 D1 至 D5、UNL 13300 等多种晶闸管功率转换器，支持单 / 三相交流供电，额定频率范围广，且可通过冗余通道和在线维护（可选）满足高可用性要求。

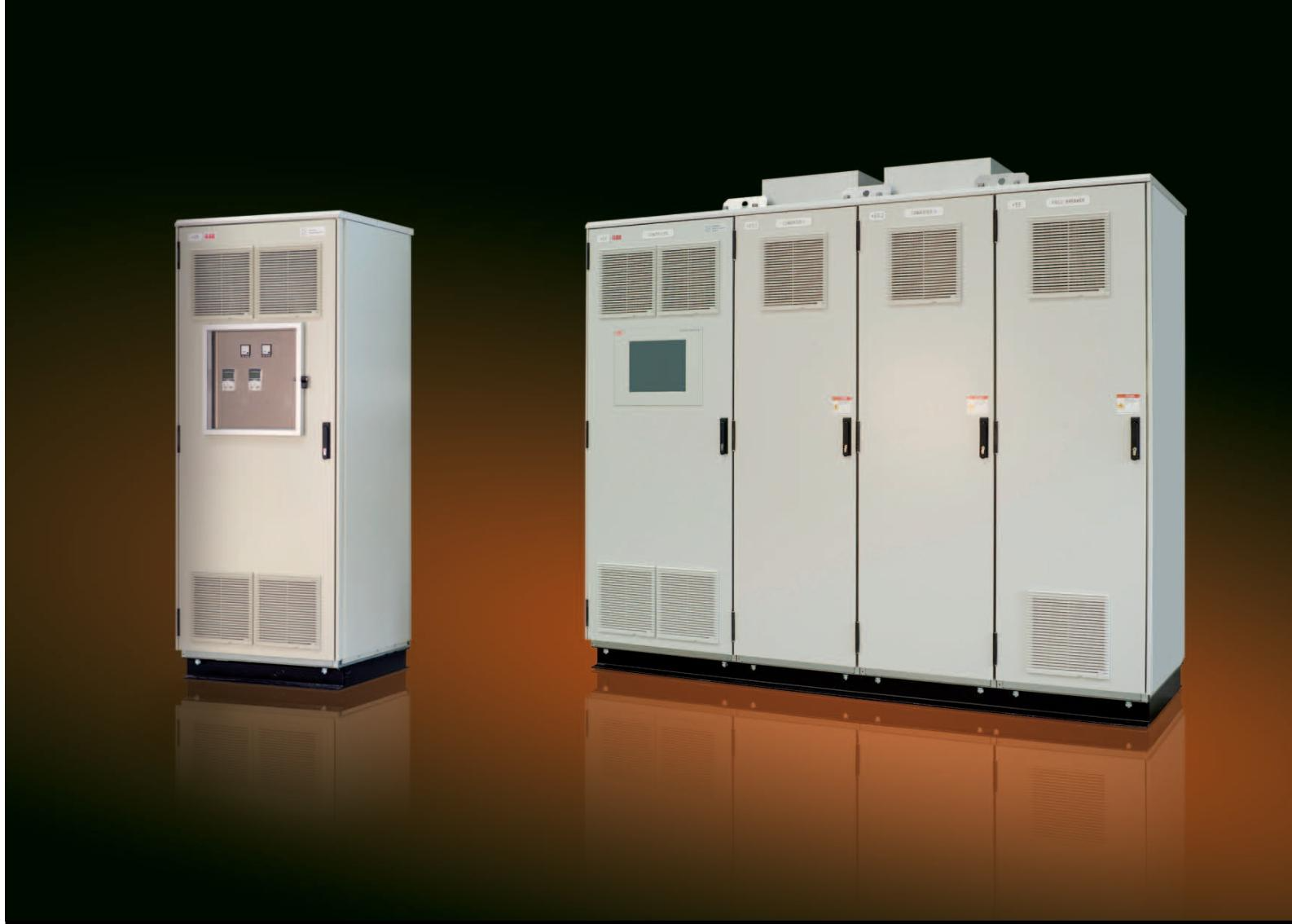

结构特点：采用紧凑型设计，节省安装空间，无需后部访问，可贴近墙壁或背靠背放置；柜体防护等级标准达 IP52，可按需提供 IP54；冷却方式有自然或强制风冷，风入口在前部，出口在前部或顶部。
主要功能与特性
控制功能：标准固件包含安全运行所需的调节、保护和监控功能，可通过扩展 I/O 信号或添加可选软件功能适应特定需求，包括电压调节器、励磁电流调节器、各种补偿和限制电路等。
保护与监控：监控和保护功能可在三个不同动作级别自由配置，包括仅报警、冗余电路切换、瞬时励磁跳闸等，具备过流保护、伏 / 赫兹保护等多种功能。
数据记录：内部事件记录器可处理和存储多达 2000 个事件，每个事件都带有时间戳；数据记录器包含预配置部分和可自由配置部分，记录数据可通过励磁控制终端软件显示和分析。
时间同步：所有控制器的系统时钟可通过 SNTP 与时间源同步，精度优于 1ms，时间信号可来自内部或外部，还可通过可选接收器接收 GPS 等信号。
通信功能：配备用户友好的励磁控制终端（ECT），支持以太网和多种现场总线协议，可与电厂控制系统通信，且支持远程服务和故障排除。
优势与价值
性能卓越：64 位浮点 CPU 确保无数据缩放和范围限制，实现快速精确的测量和控制；集成电力系统稳定器（PSS）选项，有助于优化电网稳定性。
操作便捷：具备用户友好的操作界面，便于系统操作、监控和维护；通过励磁控制终端（ECT）可实现便捷的调试、参数设置等功能。
灵活性高：可根据个体运行和环境条件定制，支持多种冗余配置，包括控制、功率模块、冷却等方面的可选冗余，且软件可通过 ABB Control Builder M 基于 IEC 61131 标准编程，与 ABB 的 Extended Automation System 800xA 完全兼容。
效率与保障：采用成熟的预制功能模块，缩短交付时间；具备离线调谐功能，可通过闭环实时发电机模拟器进行系统调谐和测试；提供高效的产品生命周期管理，以最低成本延长资产使用寿命，且有 ABB 全球励磁服务网络提供技术支持。
应用场景
适用于多种场景，包括抽水蓄能电站、核电站、双速电机的磁极变换、在线电源转换、电制动等工程解决方案。

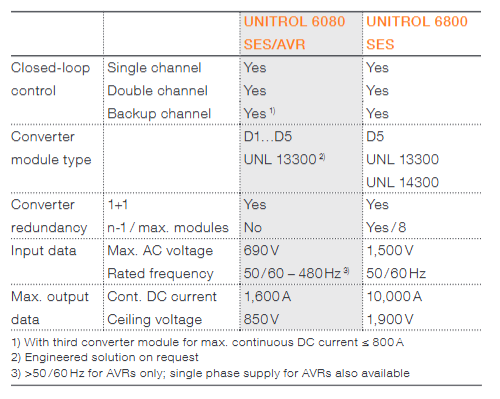

技术参数对比（与 UNITROL 6800 SES）
参数:UNITROL 6080 SES/AVR/UNITROL 6800 SES
闭环控制:支持单通道、双通道、备用通道（需第三变流器模块，最大持续直流电流≤800A）/支持单通道、双通道、备用通道
变流器模块类型：D1…D5、UNL 13300（按需定制工程解决方案）/D5、UNL 13300、UNL 14300
变流器冗余：1+1/1+1、n-1 / 最多 8 个模块
最大输入交流电压：690V/1500V
额定频率：50/60–480Hz（仅 AVR 支持 > 50/60Hz，AVR 还支持单相供电） /50/60Hz
最大输出持续直流电流：1600A/10000A
顶值电压：850V/1900V
服务与支持
安装与调试：由具备专业素养、丰富经验和多语言能力的 ABB 工程师提供服务。
培训：ABB 大学提供标准和定制化培训课程，也可提供现场培训。
生命周期管理：通过生命周期管理模型，帮助客户以最低成本延长资产生命周期，提供技术支持、远程服务、维护维修、扩展升级等多种服务。
软件工具
ECT 软件：可加载于励磁控制终端或安装在 Windows 系统的 PC 上，用于系统的调试、操作、监控和维护，内置多语言用户文档，便于故障排除。
Control Builder M：符合 IEC 61131 标准，用于管理和定制 AC 800PEC 应用软件，是 ABB Extended Automation System 800xA 的一部分，可在 Windows PC 上运行。
