ABB CP405 控制面板
产品概述
ABB CP405 是一款工业级触摸屏控制面板,专为离散自动化和各类工业 HMI(人机界面)应用设计,适用于需要直观操作和监控的工业环境。其采用 7 英寸 TFT 图形化显示和电阻式触摸屏,需配合 CP400PB Panel Builder 400 软件进行编程与运行,能够实现复杂的控制逻辑和数据可视化功能。

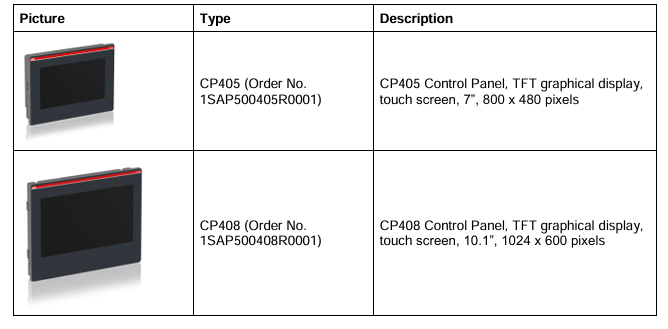

该产品的订单号为 1SAP500405R0001,符合多项国际标准,包括 EMC 指令 2004/108/EC、RoHS 指令 2011/65/EC 等,具备 CE 认证,可在工业环境中可靠运行。

技术参数
显示与触摸
屏幕规格:7 英寸 WVGA TFT LCD 显示屏,分辨率为 800×480 像素,支持 65,536 种颜色,能清晰呈现各类数据和图形。
触摸屏:采用 4 线模拟电阻式触摸屏,支持 100 万次以上的触摸操作,确保长期使用的可靠性。
背光:LED 背光,亮度为 250 cd/m²,背光寿命在 25°C 环境下可达 20,000 小时,且亮度可通过触摸面板调节。
** viewing angle**:在工业室内环境下,垂直 viewing angle 为 140°,水平 viewing angle 为 130°,便于从不同角度查看屏幕内容。
存储与时钟
用户内存:包含 8 MB NOR Flash 和 128 MB NAND Flash,为应用程序和数据存储提供充足空间。
配方内存:支持 Flash 存储或 128 kB 电池备份 RAM,方便存储和调用各类配方数据。
实时时钟:具备硬件时钟 / 日历功能,由 3 V 220 mAh 锂锰 dioxide(Li/MnO₂)电池供电,在未使用且环境温度为 20°C 时,电池容量 5 年后仍能保持 95%,可保证时钟的准确运行。
接口与电源
串行端口:配备 RS-232、RS-485、RS-422 串行端口(Sub-D 9 female 连接器),可与 PLC 或其他控制器进行通信。
USB 端口:1 个 USB Type A 端口,用于连接打印机等典型外设;1 个 USB Type B 端口,用于编程。
电源:输入电压为 24 VDC ± 10%,最大功耗为 10 W。
重量:净重量为 0.55 kg,总重量为 0.75 kg。
环境与防护
工作环境:工作温度范围为 0…+50°C(32…122°F),工作湿度为 10…90% 相对湿度(40°C 时,无凝结),可适应工业现场的多种环境条件。
存储环境:存储温度范围为 -20…+60°C(-4…140°F),存储湿度为 95% 相对湿度(60°C 时,无凝结),便于产品的存放和运输。
防护等级:前面板防护等级为 IP66(需正确安装),能有效防止灰尘和水的侵入。
抗干扰能力:符合多项电磁兼容性标准,如静电放电 immunity 测试(8 kV 空气放电,4 kV 接触放电)、辐射射频电磁场 immunity 测试等,确保在复杂的电磁环境中稳定运行。

功能特点
软件支持
运行 CP400PB Panel Builder 400 Runtime 软件,支持离线和在线仿真,便于程序的开发和调试。
具备丰富的 HMI 功能,包括数据采集、报警处理、 scheduler、配方管理、用户和密码管理等,能满足工业控制的多样化需求。
支持多语言应用,可轻松创建和管理多语言应用程序,以适应全球不同地区的使用需求,包括远东语言。
提供强大的脚本语言,可用于自动化 HMI 应用程序,脚本调试功能能提高应用开发效率。
通信能力:
支持与 AC500/AC500eCo PLC、Motion 驱动器等设备通信;
推荐使用 TK407 通信电缆(订单号 1SAP500467R0001)连接 AC500 系列 PLC。
耐用性:
背光寿命 20,000 小时(25°C 下);
前面板薄膜在 25°C、无阳光直射环境下寿命 10 年。
安装与连接
安装要求:

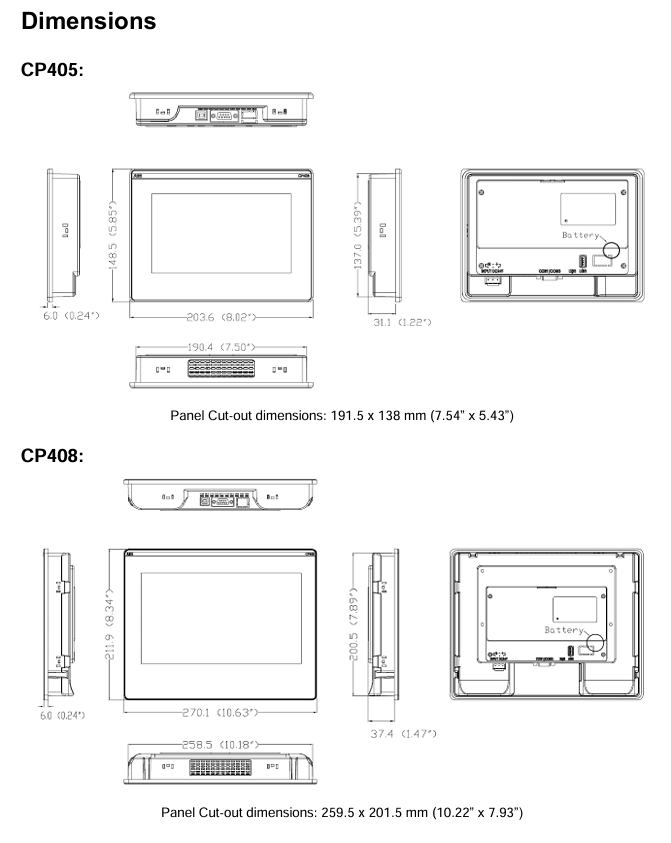

面板开孔尺寸:CP405 为 191.5×138 mm,CP408 为 259.5×201.5 mm;
需保证安装平面平整, gasket 密封良好以维持 IP66 防护。
接线:
电源:通过端子接入 24 VDC,需接地(端子 3);
串行端口引脚定义:支持 RS-232(TxD/RxD)、RS-485(±)、RS-422(TxD±/RxD±)。
电池维护:内置不可充电锂电池,用于时钟备份,需按当地法规处置废弃电池。
操作与设置
面板设置:通过 “Panel Setup” 菜单配置显示亮度、触摸校准、日期时间、通信参数等。
编程与调试:通过 USB Type B 接口连接 PC,使用 CP405/CP408 Panel Builder 400 软件下载项目,支持 runtime 自动更新。
清洁维护:仅用软布和中性清洁剂擦拭,避免使用溶剂或工具触碰触摸屏。
