ABB ACS580标准控制程序
时间: 2025-07-23浏览次数：

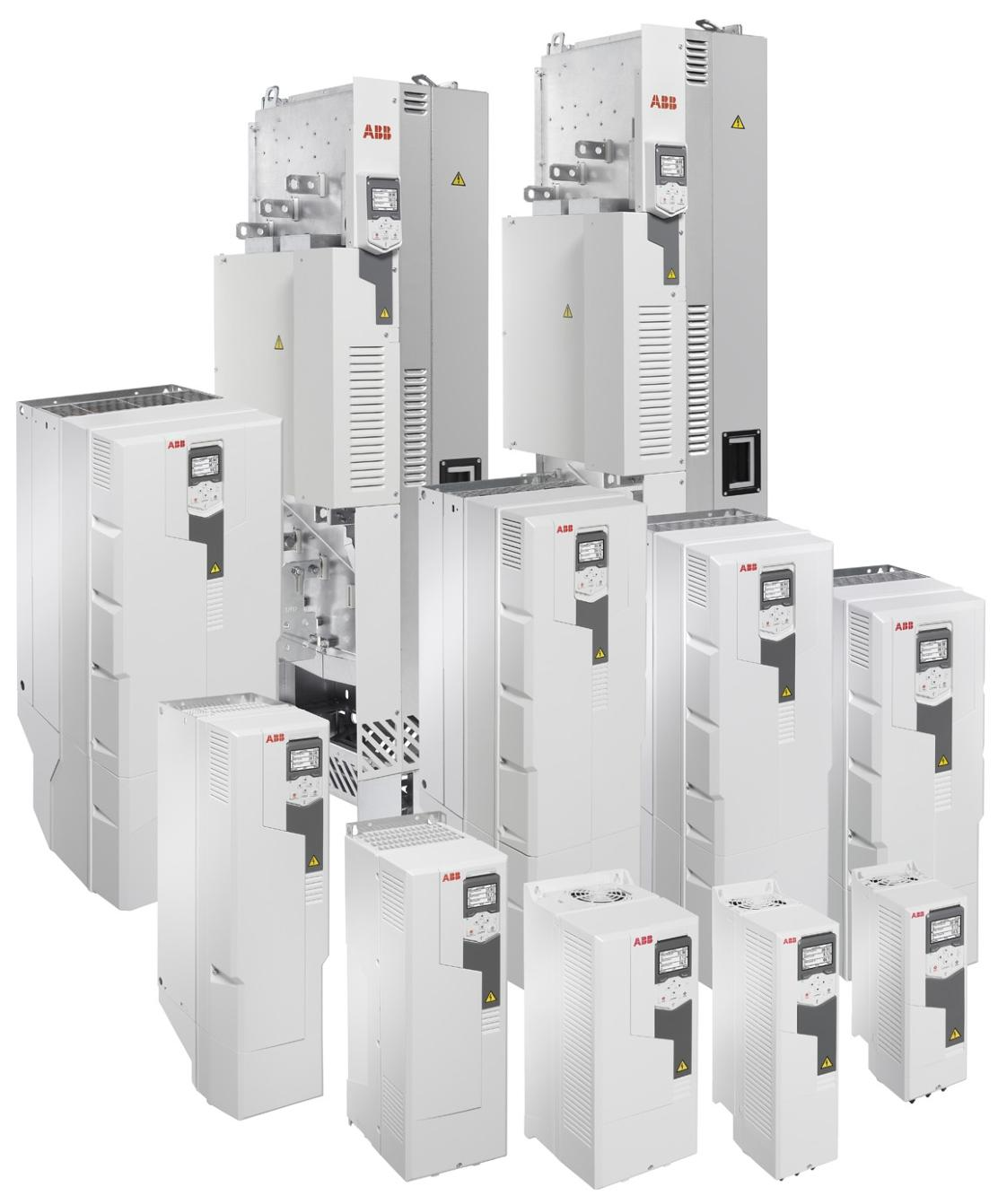

ABB ACS580标准控制程序
ABB ACS580标准控制程序
基本信息
适用范围：适用于固件版本为 ASCDX 2.05 的 ACS580 变频器，仅兼容 CCU-23 和 CCU-24 控制单元，按框架尺寸（R1-R5、R6-R11）区分固件类型（ASCD2、ASCD4）
启动与控制
启动流程
通过辅助控制面板的 “首次启动助手” 完成语言选择、电机参数配置（需参考电机铭牌）、方向测试等步骤。

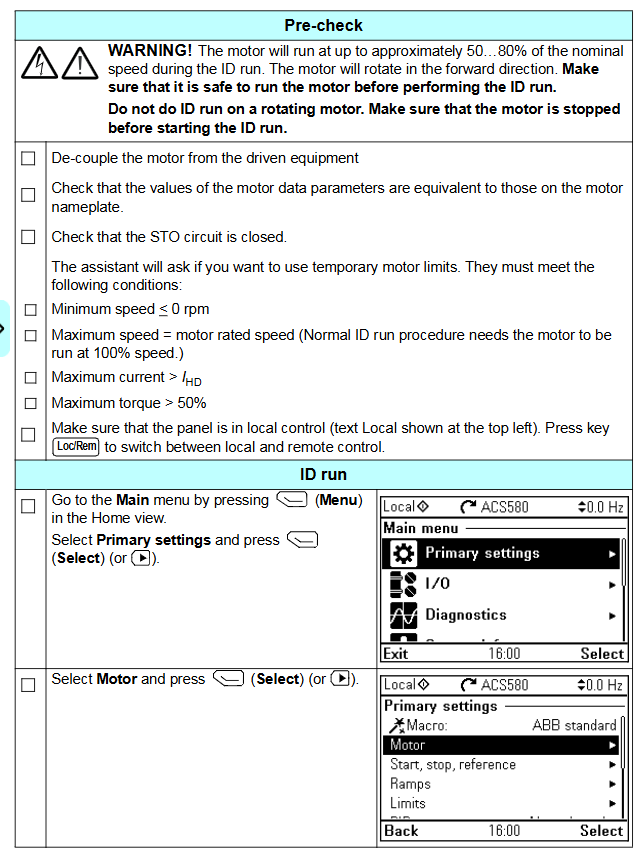

支持通过 I/O 接口控制启动 / 停止、转速调节，以及电机识别运行（ID run），用于优化电机控制参数。
控制方式
本地控制：通过控制面板或 PC 工具操作，适用于调试和维护。
外部控制：通过 I/O 端子（数字 / 模拟输入）或现场总线（嵌入式 Modbus RTU 或可选适配器）实现远程控制，支持 EXT1 和 EXT2 两个外部控制位置的切换。
控制面板功能
布局与按键：包含显示屏、方向键、启停键、本地 / 远程切换键等，支持快捷键操作（如截图、调节亮度）。
主要菜单：
基本设置：配置控制宏、电机参数、斜坡时间、限制值等。
I/O 菜单：查看和调整数字 / 模拟输入输出的配置。
诊断菜单：显示故障、警告、限制状态及事件日志。
能效菜单：监控能耗、节能数据及 CO₂减排量。
控制宏
预定义的参数配置集，简化特定应用的设置，包括：
ABB 标准宏：默认配置，支持 2 线制控制和 3 个固定转速。
3 线制宏：适用于瞬时按钮控制。
PID 宏：用于过程 PID 控制（如压力、流量调节）。
PFC 宏：泵和风机控制，支持多台设备联动。
其他宏：如手动 / 自动切换宏、电机电位器宏等，适配不同场景。
核心功能
电机控制
支持标量控制（默认，适用于简单场景）和矢量控制（需 ID 运行，适用于高精度调速）。
支持异步电机、永磁同步电机（PM）、同步磁阻电机（SynRM）。
调速与转矩控制
可通过模拟输入、数字输入、现场总线等方式设定转速 / 频率参考值。
支持加速 / 减速斜坡调节、恒速控制、临界转速回避等功能。
PID 控制
内置 2 组 PID 控制器，用于过程变量（如压力、液位）的闭环控制，支持睡眠 / 唤醒功能以节能。
保护功能
包含过流、过压、欠压、电机过热等固定保护，以及可编程的外部事件保护。
支持故障自动复位、安全转矩关闭（STO）等安全功能。
通信功能
内置 Modbus RTU 现场总线接口，支持通过适配器扩展 PROFINET、EtherNet/IP 等协议。
参数配置
参数组：涵盖实际值监控（01 组）、输入参考（03 组）、故障与警告（04 组）、I/O 配置（10-15 组）、控制模式（19 组）、PID 设置（40-41 组）等，共 99 个参数组。
参数恢复：支持重置为默认值、清除故障日志、备份与恢复配置。
故障诊断
警告与故障：详细列出故障代码（如过流、过压）、可能原因及解决措施，支持通过控制面板或事件日志查看历史记录。
现场总线诊断：监控通信状态、收发数据，辅助排查总线故障。
