ABB 57160001-ACX DSDP 140B计数板

产品概述

DSDP 140B 计数器板，产品 ID 为 57160001 - ACX，是 ABB 公司精心打造的一款适用于工业自动化控制系统的高性能产品。其主要功能是实现精准计数，在各类复杂工业场景中发挥关键作用，助力提升生产效率与控制精度。

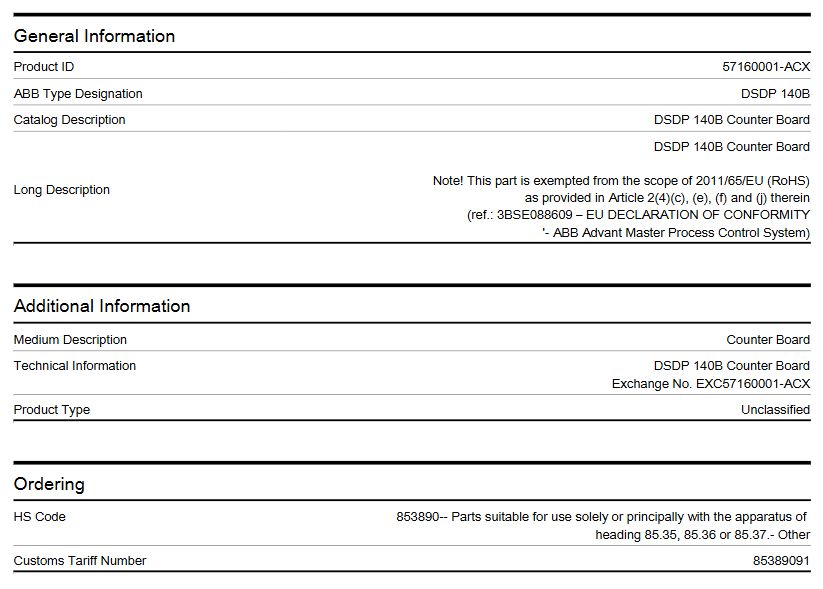

产品核心信息

产品名称：DSDP 140B Counter Board（计数器板）

产品标识：

产品 ID：57160001-ACX

ABB 型号名称：DSDP 140B

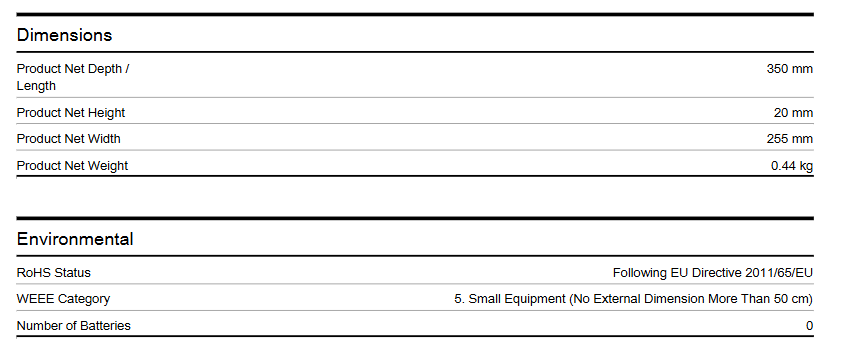

物理规格

尺寸：

净深度 / 长度：350mm

净高度：20mm

净宽度：255mm

重量：净重量为 0.44kg

环境与合规信息

RoHS 状态：符合欧盟 2011/65/EU 指令要求

WEEE 类别：5. 小型设备（外部所有尺寸均不超过 50 厘米）

电池情况：不含电池（Number of Batteries 为 0）

所属产品类别

该产品隶属于多个控制系统及 I/O 模块分类，具体如下：

控制系统产品￫ I/O 产品￫ S100 I/O ￫ S100 I/O - 模块￫ DSDP 140B 定位模块

控制系统￫ 800xA ￫ I/Os ￫ S100 I/O ￫ I/O 模块

控制系统￫ Advant OCS（搭配 Master 软件）￫控制器￫ MasterPiece 200 和 200/1 ￫ I/O 模块

控制系统￫ Advant OCS（搭配 Master 软件）￫ I/Os ￫ S100 I/O ￫ I/O 模块

控制系统￫ Advant OCS（搭配 MOD 300 软件）￫ I/Os ￫ S100 I/O ￫ I/O 模块

控制系统￫ Compact Product Suite ￫ I/Os ￫ S100 I/O ￫ I/O 模块

核心功能

精准计数：凭借高速计数技术，能够对生产线上的产品数量、设备运行次数等进行精确计数，为生产管理提供准确的数据支持。例如在汽车零部件生产线上，可精确统计每小时生产的零部件数量。

速度测量：通过对输入信号的频率分析，能够快速计算出设备的运行速度，如输送带的运行速度、电机的转速等，帮助操作人员及时了解设备运行状态，优化生产流程。

位置控制：结合输入信号的特性和计数结果，可实现对设备位置的精准控制，在自动化机械设备的定位操作中发挥重要作用，确保设备准确到达指定位置，提高生产精度。

注意事项

在安装过程中，务必确保切断电源，防止触电危险和因误操作导致的设备损坏。同时，要严格按照产品安装手册的步骤进行操作，确保安装正确、牢固。

当与其他设备连接时，需仔细检查输入输出电压、信号类型等参数是否匹配，避免因参数不匹配造成设备故障或损坏。例如，若将不匹配电压的设备接入 DSDP 140B 计数器板的输入端口，可能会烧毁板内电路。

在使用过程中，要注意工作环境的温度和湿度。如果超出规定的工作温度范围（-40°C 至 70°C），可能会影响设备的性能和寿命；过高的湿度可能会导致电路板短路等问题。因此，尽量将设备安装在干燥、通风良好的环境中。

定期对设备进行维护和检查，如检查连接线路是否松动、设备运行状态是否正常等。若发现异常情况，应及时停机进行排查和维修，避免故障扩大。
