ABB 07CR42/07CT42 中央单元
时间: 2025-07-23浏览次数：
ABB 07CR42/07CT42 中央单元
ABB 07CR42/07CT42 中央单元
产品概述
07CR42 和 07CT42 是 AC 31 自动化系统中的可扩展独立中央单元，适用于输入 / 输出点数为 14 至 110 的各类应用。其设计使初学者和资深自动化用户均可便捷操作，组件靠近传感器 / 执行器安装，支持通过 MODBUS、ASCII 等通信接口与企业其他自动化系统集成，扩展应用可能性。
基本配置规则
AC 31 系统必须包含一个中央单元，07CR42 和 07CT42 均集成一定数量的二进制输入 / 输出和模拟输入。

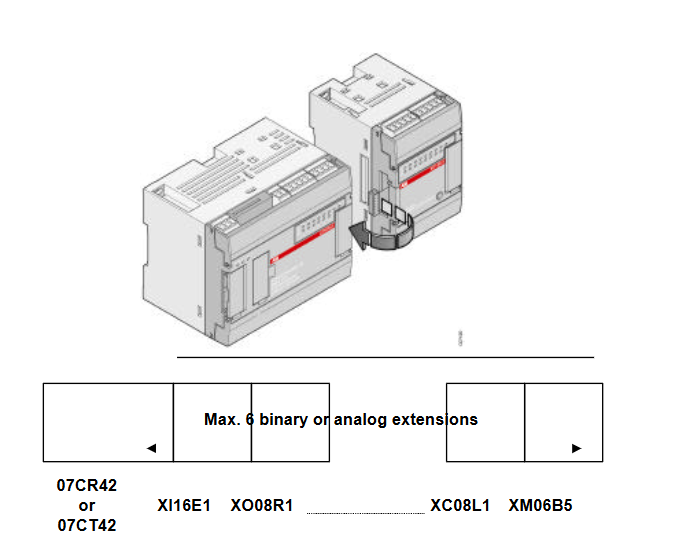

可通过添加直接连接到中央单元的输入 / 输出扩展单元增加输入 / 输出数量，最多支持 6 个二进制或模拟扩展单元。

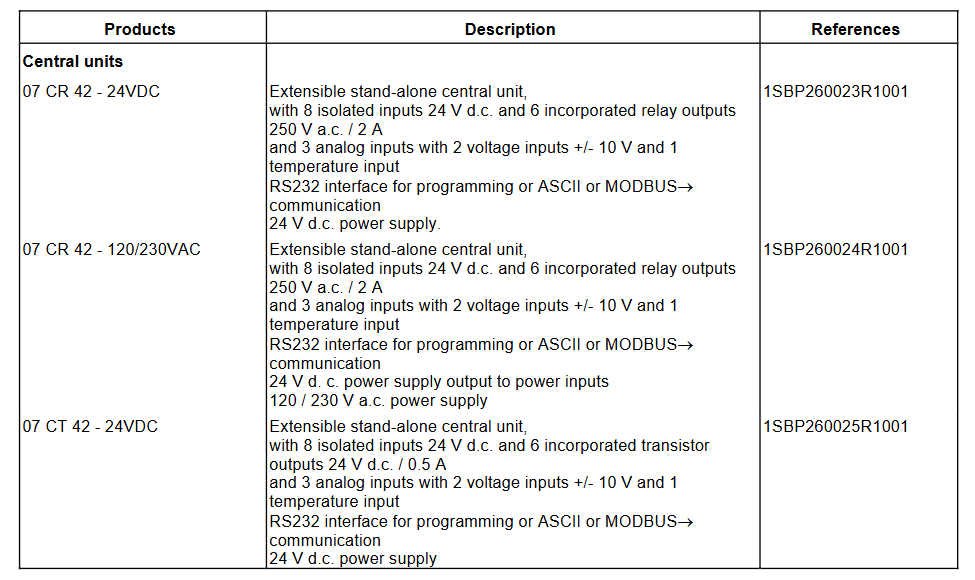

产品型号及参考信息
07 CR 42 - 24VDC:含 8 个隔离 24V 直流输入、6 个 250V 交流 / 2A 继电器输出、3 个模拟输入（2 个 ±10V 电压输入和 1 个温度输入），带 RS232 接口，24V 直流电源、1SBP260023R1001
07 CR 42 - 120/230VAC:输入输出配置同 24VDC 版本，电源为 120/230V 交流，且有 24V 直流输出为输入供电、1SBP260024R1001
07 CT 42 - 24VDC:含 8 个隔离 24V 直流输入、6 个 24V 直流 / 0.5A 晶体管输出、3 个模拟输入（2 个 ±10V 电压输入和 1 个温度输入），带 RS232 接口，24V 直流电源、1SBP260025R1001
技术规格
一般特性
特性 07 CR 42 24V 直流 07 CT 42 24V 直流 07 CR 42 120/230V 交流
I/O 数量
- 集成二进制输入 8 8 8
- 集成二进制输出 6 6 6
- 集成模拟输入 3 3 3
- 模拟电位计 2 2 2
- 每中央单元最大扩展单元数 6 6 6
- 最大二进制输入数 104 104 104
- 最大二进制输出数 54 54 54
- 最大模拟输入数 51 51 51
- 最大模拟输出数 12 12 12
接口 无 CS 31 接口，1 个 RS232 接口（编程、MODBUS 或 ASCII） 无 CS 31 接口，1 个 RS232 接口（编程、MODBUS 或 ASCII）、无 CS 31 接口，1 个 RS232 接口（编程、MODBUS 或 ASCII）
内存
- 用户程序内存大小（无 ONLINE）、17000 字（约 8.5k 指令）、17000 字（约 8.5k 指令）、17000 字（约 8.5k 指令）
- 用户程序内存大小（有 ONLINE）、8000 字（约 4k 指令）、8000 字（约 4k 指令）、8000 字（约 4k 指令）
- 用户程序内存和常量、闪存 EEPROM、闪存 EEPROM、闪存 EEPROM
- 数据内存、SRAM、SRAM、SRAM
- 数据备份、带电池，25°C 下可备份 20 天，12 小时充满、带电池，25°C 下可备份 20 天，12 小时充满、带电池，25°C
