ABB SPAJ 110 C 接地故障继电器
时间: 2025-07-23浏览次数：
ABB SPAJ 110 C 接地故障继电器
ABB SPAJ 110 C 接地故障继电器
产品概述

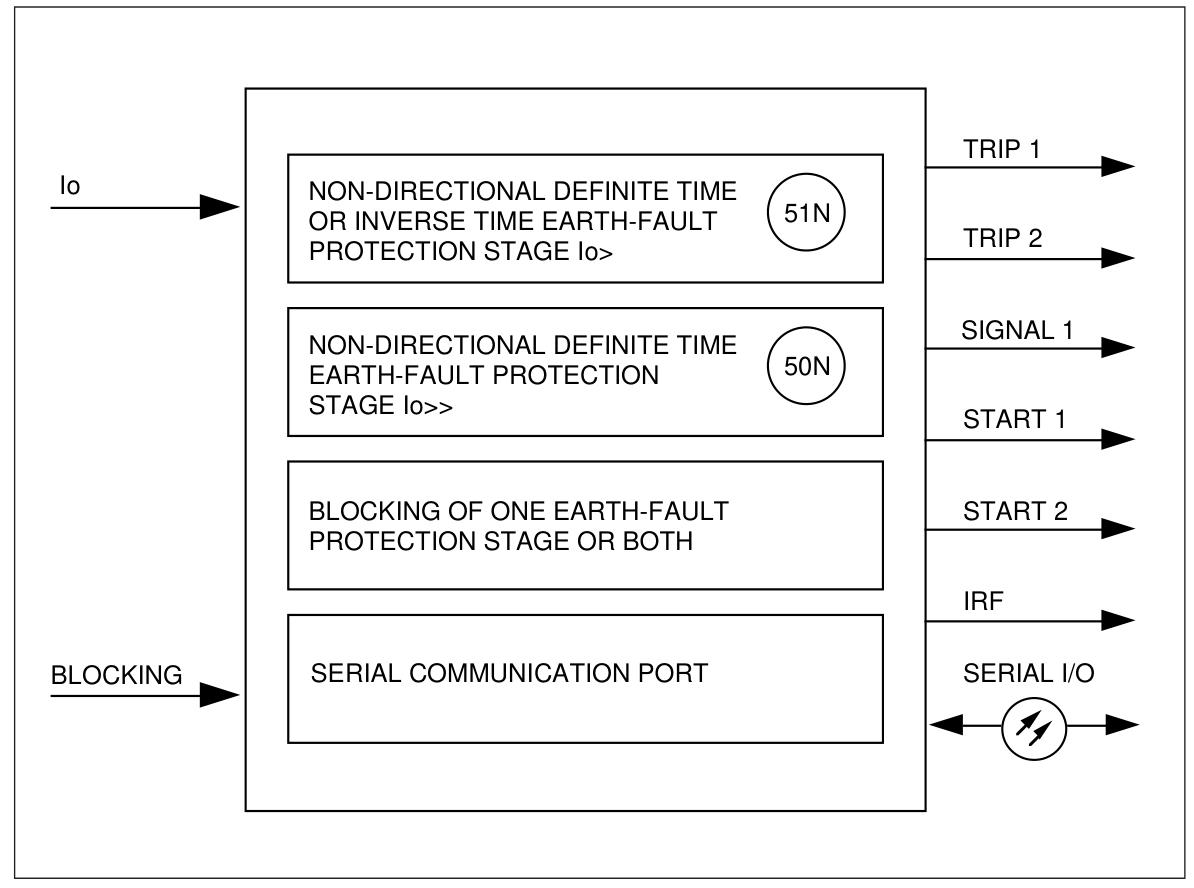

SPAJ 110 C 是一款非方向性接地故障继电器，专为直接接地或低电阻接地电力系统设计，用于选择性接地故障保护，可作为主保护或后备保护。该继电器包含两个保护阶段：低整定过电流阶段（I₀>）和高整定过电流阶段（I₀>>）。低整定阶段可选择定时限或反时限特性，高整定阶段仅支持定时限特性，适用于馈线、变压器、发电机和电动机等设备的接地故障保护。
核心功能
保护功能
低整定中性线过电流阶段（I₀>）：支持定时限或反时限特性（符合 BS 142 和 IEC 60255 标准，提供正常反时限、非常反时限、极端反时限和长时反时限四种曲线）。
高整定中性线过电流阶段（I₀>>）：仅支持定时限特性，可设置为退出运行（∞）。
输出继电器功能可自由配置，支持外部闭锁信号输入，可与残余电压继电器配合实现闭锁 / 解锁操作。
监测与记录
数字显示设定值、测量的中性线电流、记忆的故障值等。
记录最大测量电流、各阶段启动次数、最近启动持续时间等数据。
通信与自检
串行接口支持连接光纤总线及变电站和网络控制系统。
持续自监控功能，自动诊断硬件和软件故障，故障时触发告警。
规格参数
电流输入
额定电流（Iₙ）：1A 或 5A（通过端子 25-27 或 25-26 选择）。
热耐受能力：1A 额定电流时可连续承载 4A，5A 时可连续承载 20A。
动态电流耐受能力（半波值）：1A 时 250A，5A 时 1250A。
输出触点
跳闸输出（65-66、68-69）：额定电压 250V AC/DC，持续承载 5A，0.5s 内可接通和承载 30A。
信号触点（70-71-72 等）：额定电压 250V AC/DC，持续承载 5A。
辅助电源
模块类型 SPTU 240 S1：80...265V AC/DC。
模块类型 SPTU 48 S1：18...80V DC。
功耗：静态约 4W，运行时约 6W。
设定范围
低整定电流（I₀>）：0.1...0.8×Iₙ。
高整定电流（I₀>>）：0.1...4.0×Iₙ 或 ∞（退出）。
动作时间：0.05...100s（分三档范围）。
工作原理
继电器通过电流互感器测量中性线电流（I₀），当电流超过低整定阶段（I₀>）的启动值时，继电器启动，达到设定动作时间后动作；高整定阶段（I₀>>）同理，但仅支持定时限特性。外部闭锁信号可通过端子 10-11 输入，用于闭锁任一阶段或同时闭锁两个阶段。故障发生时，继电器根据配置输出告警信号、跳闸信号或启动外部自动重合闸继电器。
关键优势
灵活性高：输出继电器可自由配置，适应不同应用场景；支持与残余电压继电器配合实现复杂保护逻辑。
可靠性强：具备持续自监控功能，可检测硬件和软件故障并触发告警，确保继电器自身可靠性。
易于集成：支持串行通信接口，可接入光纤总线及控制系统，方便远程监控和数据传输。
精准测量与记录：数字显示关键参数，记录故障数据，便于故障分析和系统优化。
