ABB DI581-S安全数字输入模块
时间: 2025-07-23浏览次数：

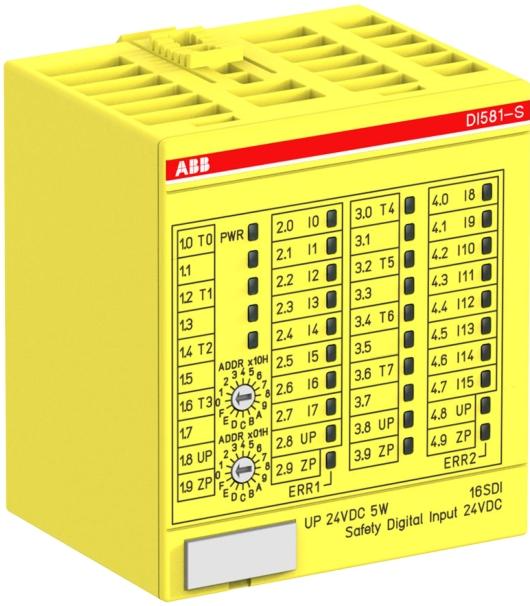

ABB DI581-S安全数字输入模块
ABB DI581-S安全数字输入模块

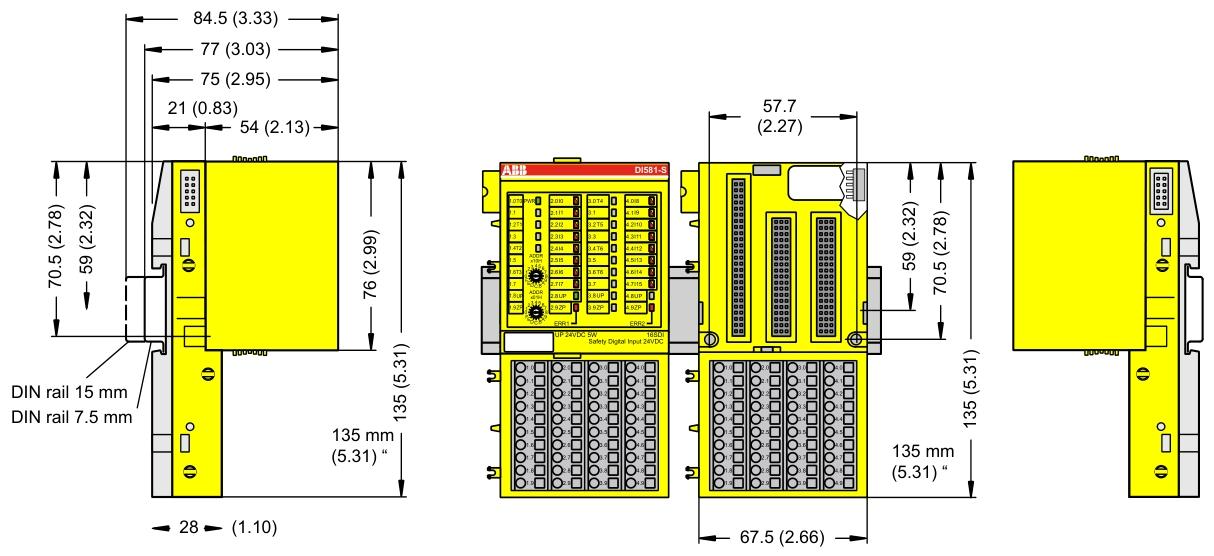

尺寸与重量
尺寸：67.5 x 76 x 62 mm。
重量：约 130 g。
技术参数

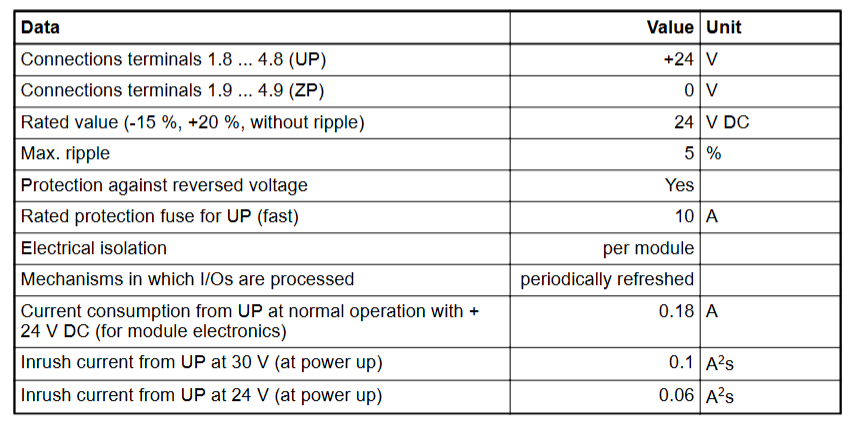

电源供应
过程电源电压（UP）额定值为 24 V DC，允许波动范围为 - 15% 至 + 20%，纹波最大 5%。
电源反接保护：具备。
额定保护保险丝（快速）：10 A。
正常工作时从 UP 消耗的电流：0.18 A；30 V 电源启动时浪涌电流 0.1 A（持续 2 s）；24 V 电源启动时浪涌电流 0.06 A（持续 2 s）。
安装与冷却
安装位置：水平或垂直安装（垂直安装时最高工作温度降至 + 40 °C）。
冷却方式：自然对流，开关设备柜内的电缆槽或其他部件不得阻碍冷却。
电源中断允许值（符合 EN 61131-2）
直流电源中断：< 10 ms。
两次直流电源中断的时间间隔（PS2）：> 1 s。
环境条件
工作温度：0 ... +60 °C（DI581-S-XC 在特殊版本中可支持更宽范围）。
存储和运输温度：-40 ... +85 °C。
无凝结时的湿度：最大 95%。
工作气压：> 800 hPa；存储气压：> 660 hPa。
工作海拔：< 2000 m；存储海拔：< 3500 m。
机械特性
防护等级：IP 20。
外壳符合 UL 94 标准。
振动 resistance（符合 EN 61131-2，三轴）：2 ... 15 Hz 时 3.5 mm；15 ... 150 Hz 时 1 g。
冲击测试（三轴）：11 ms 半正弦波 15 g。
平均无故障时间（MTBF）：102 年。
安全数字输入技术参数
每模块输入通道数：16。
通道 I0 至 I7 的端子：2.0 ... 2.7；通道 I8 至 I15 的端子：4.0 ... 4.7。
所有输入的参考电位端子（过程电源电压的负极，信号名称 ZP）：1.9 ... 4.9。
与模块其他部分（I/O 总线）的电气隔离：具备。
输入类型（符合 EN 61131-2）：Type 1。
输入延迟（0➔1 或 1➔0）：可配置，1 ... 500 ms。
输入信号指示：每通道一个黄色 LED，输入信号为高电平时（信号 1）LED 点亮。
信号电压
输入信号电压：24 V DC。
信号 0：-3 ... +5 V。
未定义信号：> +5 ... < +15 V。
信号 1：+15 ... +30 V。
每通道输入电流
输入电压 + 24 V 时：典型 7 mA。
输入电压 + 5 V 时：> 1 mA。
输入电压 + 15 V 时：> 4 mA。
输入电压 + 30 V 时：< 8 mA。
安装与环境注意事项
环境适配
确保模块工作环境符合参数要求：温度（如 DI581-S 常规型为 0~+60°C，极端型 DI581-S-XC 为 - 40~+70°C）、湿度（最大 95% 无凝结）、海拔（多数模块 < 2000m），避免腐蚀性气体、剧烈振动（符合 EN 61131-2 标准）及强电磁干扰。
垂直安装部分模块（如 DI581-S）时需降额使用（最高温度降至 + 40°C），确保自然对流冷却不受电缆槽或其他部件阻碍。
机械安装
采用 35mm DIN 导轨（7.5mm 或 15mm 深度）安装，紧固扭矩符合要求（如 DI581-S 为 1.2 Nm），避免松动导致接触不良。
模块防护等级多为 IP20，需安装在封闭控制柜内，防止粉尘、液体直接接触。
电气连接注意事项
电源与电压
电源需符合 PELV/SELV 规范（如 DI581-S 的 24V DC 电源波动范围 - 15%~+20%，纹波≤5%），避免过压（如 DI581-S 耐受最高 30V DC）或反接（多数模块具备反接保护，但仍需谨慎）。
冗余电源配置时，确保两路电源切换时间 < 10ms（符合 EN 61131-2），避免模块重启或数据丢失。
接线规范
信号电缆与动力电缆分开布线，间距≥10cm，屏蔽层单端接地，减少电磁干扰（如 CI853 的 RS-232/485 通信线需屏蔽）。
数字输入 / 输出模块（如 DI581-S）的端子接线需区分信号正负极（UP/ZP），避免短路（模块虽具备短路保护，但可能影响其他通道）。
配置与操作注意事项
软件配置
使用官方工具（如 Control Builder、Automation Builder）配置，确保固件版本与模块兼容（如 AC500 CPU 固件更新需通过 SD 卡或工具，避免断电导致固件损坏）。
冗余配置（如 CI853 的模块冗余）需启用对应参数，验证切换功能正常后再投入运行。
协议与通信
通信模块（如 CI853 支持 MODBUS RTU、COMLI）需匹配从设备协议参数（波特率、奇偶校验等），CI858 的 DriveBus 需注意总线拓扑（多驱动器需用 NDBU 分支单元）。
热插拔操作仅在模块支持时进行（如 CI853、CI858），插拔前确保无数据传输高峰，避免通信中断。
安全与维护注意事项
安全模块特殊要求
安全输入模块（如 DI581-S）需定期执行自检（如程序流控制、RAM/CPU 诊断），确保符合 SIL 认证要求，禁止绕过安全功能配置。
极端环境型模块（如 DI581-S-XC）在温度 > 60°C 时需降额（如输入通道同时激活数≤50%），避免过热损坏。
电池与数据备份
带电池的 CPU 模块（如 AC500）需定期检查电量（通过功能块或工具），电量≤20% 时及时更换，更换时保持模块供电，防止保持性数据丢失。
重要数据（如 retain 变量）建议通过 SD 卡定期备份（AC500 v3 用pms_ram_export功能块），避免电池失效导致数据丢失。
故障处理
模块报错时优先检查 LED 指示灯（如 DI581-S 的通道 LED、CI853 的故障 LED），结合手册排查接线、电源或配置问题，禁止盲目更换模块。
涉及安全回路的模块（如 DI581-S）故障时，需按安全程序停机处理，排除故障后通过工具复位，禁止强制运行。
