ABB REF615馈线保护和控制

时间: 2025-07-23浏览次数：

ABB REF615馈线保护和控制

产品概述

基本定位：REF615 是专为公用变电站和工业电力系统的馈线（架空线路、电缆等）设计的保护、控制、测量和监控设备，支持辐射式、环形和网状配电网络，可作为主保护或冗余保护系统的后备保护。

核心特点：基于 IEC 61850 标准设计，支持多种通信协议（IEC 61850、IEC 60870-5-103、Modbus、DNP3），具备紧凑式和可插拔设计，提供本地 HMI（人机界面）和 Web HMI，支持热插拔和在线配置。

功能与配置

标准配置：提供 9 种标准配置（A-J），涵盖不同保护功能组合，适配不同接地方式（孤立接地、电阻接地、补偿接地、直接接地等网络），主要功能包括：

保护功能：过电流保护、接地故障保护（定向 / 非定向、基于导纳 / 功率 / 谐波等原理）、负序过电流保护、相位不连续性保护、过 / 欠电压保护、频率保护、断路器失灵保护、电弧保护等。

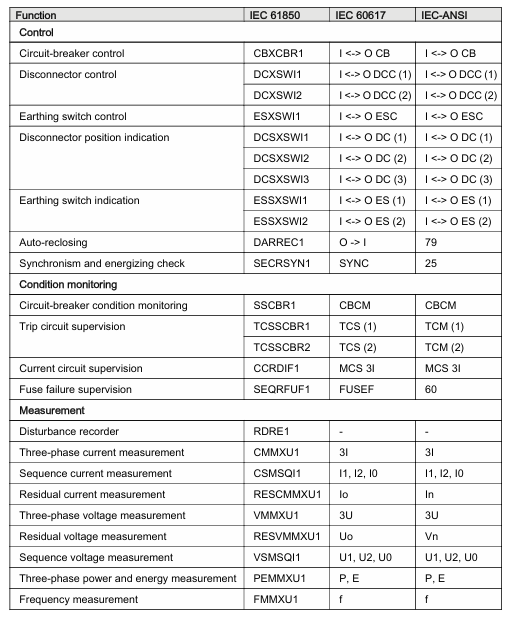

控制功能：断路器控制、隔离开关控制、接地开关控制、自动重合闸、同步和 energizing 检查等。

监测与测量：扰动记录器、三相电流 / 电压测量、序列电流 / 电压测量、功率和能量测量、断路器状态监测、跳闸回路监督等。

可选功能：电弧保护、自动重合闸、Modbus TCP/IP、DNP3、基于导纳 / 功率 / 谐波的接地故障保护、电能质量功能（电流 / 电压总谐波畸变、电压波动）等。

硬件与接口

物理硬件：由插件单元和外壳组成，包含辅助电源 / BO 模块、BI/O 模块、AI/BI 模块等，支持多种输入输出配置。

接口规格：

模拟输入：相位电流、残余电流、相位电压、残余电压等。

二进制输入 / 输出：用于外部信号接入和控制指令输出，支持多种端子配置。

通信接口：以太网（100Base-TX/FX）、RS-232/RS-485，支持 GOOSE 报文实现快速通信。

操作与授权

人机交互：本地 HMI 包含显示屏、按键和 LED 指示灯，支持参数设置、状态监控和控制操作；Web HMI 可通过浏览器访问，功能与本地 HMI 类似。

用户授权：预设 4 类用户权限（VIEWER、OPERATOR、ENGINEER、ADMINISTRATOR），默认禁用授权但 Web HMI 强制启用，支持密码修改和审计跟踪（记录系统和安全相关事件）。

通信与网络

协议支持：IEC 61850（含 GOOSE）、IEC 60870-5-103、Modbus（RTU/TCP/IP）、DNP3（串行 / TCP/IP），支持水平通信和多客户端连接。

网络拓扑：支持自愈式以太网环网，最多可连接 30 个 615 系列 IED，需外部交换机支持 RSTP 协议。

安装与接线

测量互感器要求：电流互感器（CT）需根据保护类型选择合适的准确度等级（5P、10P）和准确限值系数，确保过电流保护可靠运行；电压互感器（VT）需满足精度和绝缘要求。

物理连接：详细规定了电流、电压、二进制输入 / 输出、辅助电源等的端子接线方式，不同配置的接线图略有差异。

维护与安全

维护提示：定期检查接线、指示灯状态和通信连接，更换部件需遵循安全规范，支持在线更换部分单元。

安全规范：符合 EMC 指令（2004/108/EC）和低电压指令（2006/95/EC），防护等级 IP20，需安装在封闭控制柜内，避免静电放电（ESD）损坏设备。
