ABB 3BSE000860R1 SB510备用电源110/230V AC
时间: 2025-07-23浏览次数：
ABB 3BSE000860R1 SB510备用电源110/230V AC
ABB 3BSE000860R1 SB510备用电源110/230V AC

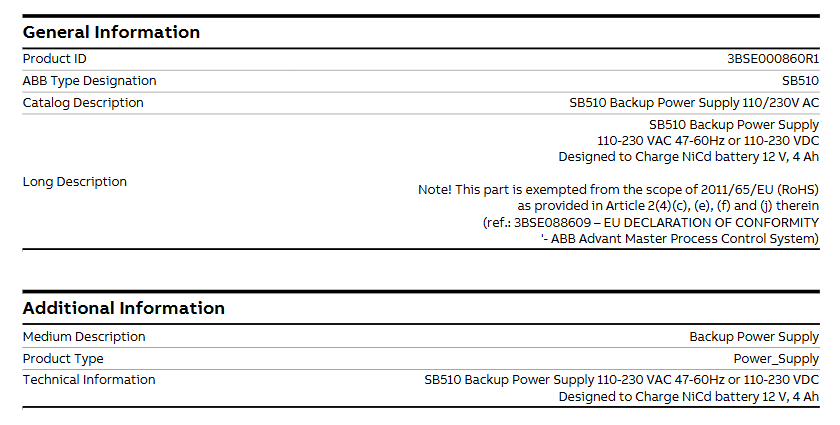

基本信息
产品标识：产品编号为 3BSE000860R1，型号为 SB510，产品类型为备用电源（Backup Power Supply）。
描述：适用于 110-230V AC（47-60Hz）或 110-230V DC 输入，设计用于为 12V、4Ah 的镍镉（NiCd）电池充电。
豁免说明：该部件豁免于 2011/65/EU（RoHS）指令的适用范围，依据该指令第 2（4）（c）、（e）、（f）和（j）条（参考 3BSE088609——ABB Advant Master 过程控制系统的欧盟符合性声明）。

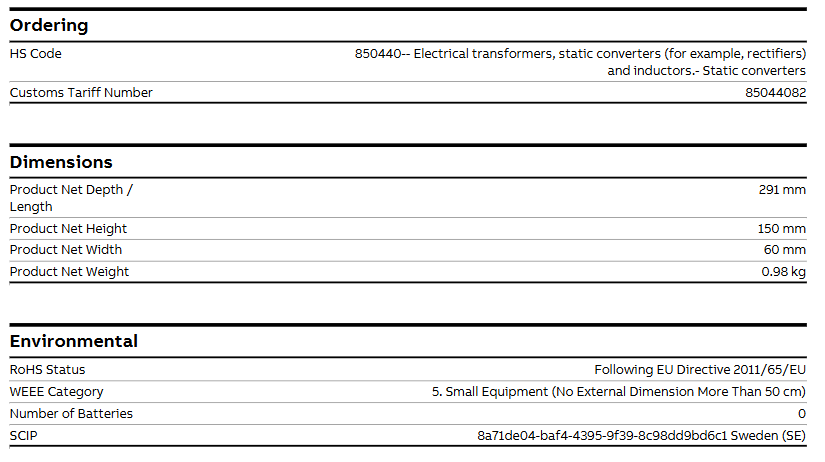

尺寸与重量
产品净深度 / 长度为 291mm，净高度为 150mm，净宽度为 60mm，净重量为 0.98kg。
环境与分类信息
RoHS 状态：遵循欧盟指令 2011/65/EU。
WEEE 类别：5 类（小型设备，无外部尺寸超过 50cm）。
SCIP：标识符为 8a71de04-baf4-4395-9f39-8c98dd9bd6c1，关联国家为瑞典（SE）。
海关编码：HS 编码为 850440（电气变压器、静态变流器（如整流器）和电感器 —— 静态变流器），海关税号为 85044082。
相关套件
作为套件组成部分的使用场景包括：
3BSE004450R1：SB510K01 电池充电器（AC/DC 120-230V）
PM10YAC450-SB510：10 年预防性维护单元
PM10YAC460-SB510：10 年预防性维护单元
所属类别
涉及多个控制系类类别，如 Control System Products 下的 AC 400 配件、Advant OCS 相关控制器的电源供应等。
安装步骤
1. 安装前准备
环境检查：确保安装位置通风良好，远离热源、腐蚀性气体和剧烈振动，环境温度和湿度符合设备运行要求（参考工业电源通用标准，通常为 - 10~50℃，湿度≤90% 无凝结）。
电源匹配：确认输入电源为 110-230V AC（47-60Hz）或 110-230V DC，与设备额定输入一致，避免电压不匹配导致损坏。
工具与配件：准备合适的螺丝刀、导线、端子排等，确保接线工具绝缘性能良好。
2. 物理安装
固定方式：根据设备尺寸（宽 60mm× 高 150mm× 深 291mm），选择合适的 DIN 导轨或面板安装，确保安装牢固，避免松动。
空间预留：设备周围预留至少 10cm 空间，便于散热和后期维护。
3. 电气连接
输入接线：连接输入电源时，区分火线（L）、零线（N）和地线（PE），确保接线牢固并做好绝缘处理，接地端子需可靠连接至保护接地系统。
电池连接：按照设备标识，正确连接 12V、4Ah 镍镉（NiCd）电池，注意正负极性，避免短路。
接线检查：连接完成后，检查接线是否松动、短路，确认无误后再通电。
4. 通电测试
首次通电时，观察设备指示灯（如充电指示灯）是否正常亮起，确认电池开始充电（若配备指示灯）。
监测输入电压和输出电压是否稳定，确保符合设备运行参数。
维护要点
1. 日常检查（每月）
外观检查：查看设备外壳是否有破损、变形，接线端子是否松动、氧化，电缆是否老化。
运行状态：检查充电是否正常（如通过指示灯或万用表测量电池电压，充满后应为 13.5~14V 左右），无异常发热或异响。
2. 定期维护（每 6 个月）
清洁保养：断电后用干燥毛刷或压缩空气清理设备表面和散热孔的灰尘，避免积灰影响散热。
电池检查：
测量电池容量，若发现容量下降至额定值的 70% 以下，需及时更换同型号 NiCd 电池（12V、4Ah）。
检查电池接线是否牢固，有无漏液、鼓包等现象，如有异常立即更换。
电源性能测试：通过万用表检测输入 / 输出电压是否在额定范围内，确保稳压性能正常。
3. 长期存放与停用维护
若设备长期停用，需断开输入电源，取出电池并单独存放于干燥、阴凉处（温度 0~25℃），每 3 个月对电池进行一次补充充电，避免亏电损坏。
重新启用前，检查电池状态和设备接线，确认无误后再通电。
4. 故障处理
若设备无法正常工作，先检查输入电源是否正常、接线是否松动，排除外部问题后，联系 ABB 官方售后或专业技术人员检修，避免自行拆解。
注意事项
操作时务必断电，遵守电气安全规范，佩戴绝缘手套等防护装备。
电池属于危险品，更换后的废电池需按当地环保法规妥善处理，不可随意丢弃。
维护记录：建议建立维护台账，记录每次检查、更换的内容和时间，便于追溯设备状态。
