ABB CI853系统800xA硬件选择器

核心功能与协议支持

支持协议：可运行 COMLI、MODBUS RTU、Siemens 3964R 协议，还支持自定义串行通信。

COMLI：可在内置 COM3 端口和 CI853 端口使用，基于 RS-232C 标准，支持异步主从半双工通信，支持拨号调制解调器控制，CI853 在该协议中支持主 / 从模式。

MODBUS RTU：开源串行协议，基于主从架构半双工通信，可在 AC 800M 的 COM 端口和 CI853 上配置，CI853 在该协议中仅支持主模式，无模块冗余。

Siemens 3964R：可在内置 COM3 端口和 CI853 端口使用，需标准 RS-232C/485 通信通道。

特性：支持热插拔（Hot Swap），可与 HI 控制器配合使用。

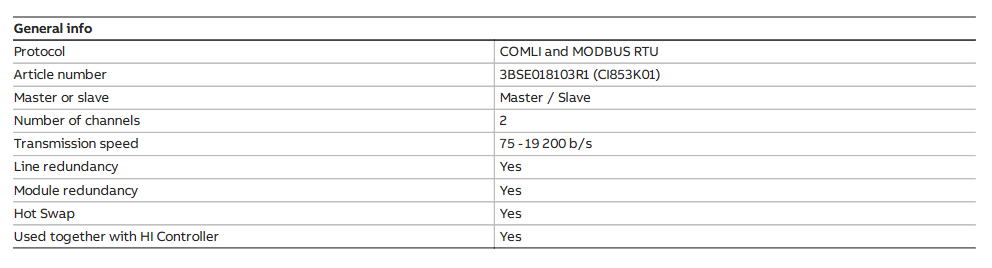

基本信息与参数

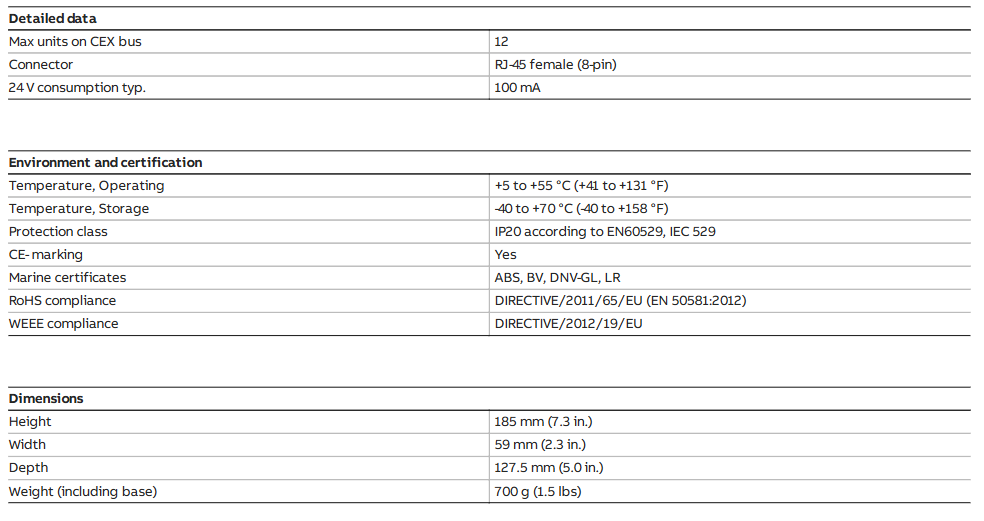

产品编号为 3BSE018103R1（CI853K01），有 2 个通道，传输速度为 75-19200 b/s，支持线路冗余和模块冗余。

CEX 总线上最多可连接 12 个单元，接口为 RJ-45 母头（8 针），24V 功耗典型值为 100 mA。

环境与认证

工作温度范围为 + 5 至 + 55°C（+41 至 + 131°F），存储温度范围为 - 40 至 + 70°C（-40 至 + 158°F）。

防护等级为 IP20（依据 EN60529、IEC 529），带有 CE 标志，拥有 ABS、BV、DNV-GL、LR 船级认证，符合 RoHS（DIRECTIVE/2011/65/EU（EN 50581:2012））和 WEEE（DIRECTIVE/2012/19/EU）标准。

尺寸与重量

高度 185 mm（7.3 in.），宽度 59 mm（2.3 in.），深度 127.5 mm（5.0 in.），含底座重量 700 g（1.5 lbs）。

应用场景

工业控制系统内的设备通信

控制器间数据传输：借助 COMLI 协议，可实现 AC 800M 控制器与其他控制器之间的异步主从半双工通信，适用于需要在不同控制单元间共享数据的场景，如生产线各环节的控制器协同工作，确保生产流程的顺畅衔接。

与第三方设备集成：支持 MODBUS RTU 协议，能与众多采用该协议的第三方工业设备（如传感器、仪表、执行器等）进行通信。例如，在化工生产中，可连接各类测量压力、温度、流量的仪表，将数据传输至 AC 800M 控制器，实现对生产过程的实时监控。

远程数据传输与扩展

长距离通信扩展：通过光纤转换器，可大幅延长通信电缆长度（达数公里），适用于大型工业厂区内远距离设备的通信需求。比如在冶金厂区，连接相距较远的轧机控制设备与中央控制器，保障数据的稳定传输。

拨号调制解调器应用：COMLI 协议支持由应用程序控制的拨号调制解调器，可用于需要通过电话线路等进行远程数据传输的场景，如偏远地区的工业设备与中央控制系统的通信。

特定工业协议场景

西门子设备兼容：支持 Siemens 3964R 协议，能与采用该协议的西门子设备进行通信，适用于工厂中同时存在 ABB 和西门子设备的混合控制系统，确保不同品牌设备间的协同工作。

自定义通信需求：可支持自定义串行通信，满足一些特殊工业设备的非标准通信协议需求，为特定生产工艺中的设备集成提供灵活性，如某些定制化生产设备的数据交互。

高可靠性需求场景

冗余设计应用：支持线路冗余和模块冗余，适用于对通信可靠性要求较高的工业场景，如电力系统、大型化工装置等，当一条通信线路或一个模块出现故障时，可自动切换至冗余线路或模块，保障通信不中断。

热插拔支持：在不中断系统运行的情况下可进行模块的插拔，便于在生产线不停机的情况下进行设备维护和更换，提高系统的可用性，适用于连续生产的工业场景，如汽车制造生产线。
