ABB CI858 通信接口单元
时间: 2025-07-23浏览次数：

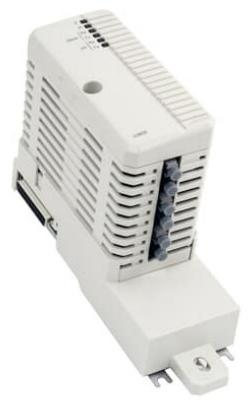

ABB CI858 通信接口单元
ABB CI858 通信接口单元
核心功能与应用
采用 DriveBus 协议，用于 ABB 驱动器与 AC 800M 控制器之间的通信，也可与 ABB 特殊 I/O 单元通信。
专为 ABB 轧机驱动系统和造纸机控制系统的分段驱动应用设计，通过 CEX-Bus 由处理器单元供电，无需额外外部电源。
特性与连接规格
支持热插拔（Hot Swap）。
一个 CI858 最多可连接 24 台 ABB 驱动器，一个 AC 800M 控制器最多可连接 2 个 CI858。
若连接多台 ABB 驱动器，需使用分支单元 NDBU，以构建物理星形拓扑的逻辑总线，且分支单元可串联。
基本信息与参数
产品编号为 3BSE018135R1，通信协议为 ABB 的 DriveBus，角色为主设备（Master），传输速度 8 Mbit/s，无线路冗余和模块冗余功能。
CEX 总线上最多可连接 2 个单元，接口为光学接口，24V 功耗典型值为 200 mA。

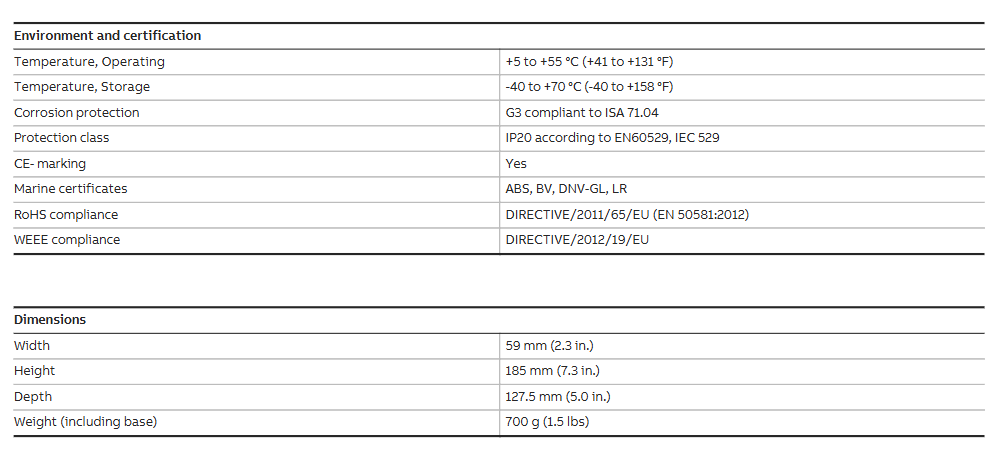

环境与认证
工作温度范围为 + 5 至 + 55°C（+41 至 + 131°F），存储温度范围为 - 40 至 + 70°C（-40 至 + 158°F）。
腐蚀防护符合 ISA 71.04 G3 标准，防护等级为 IP20（依据 EN60529、IEC 529）。
带有 CE 标志，拥有 ABS、BV、DNV-GL、LR 船级认证，符合 RoHS（DIRECTIVE/2011/65/EU（EN 50581:2012））和 WEEE（DIRECTIVE/2012/19/EU）标准。
尺寸与重量
宽度 59 mm（2.3 in.），高度 185 mm（7.3 in.），深度 127.5 mm（5.0 in.），含底座重量 700 g（1.5 lbs）。
安装和配置
安装准备：确认安装环境符合要求，包括温度、湿度等环境条件，确保安装位置满足防护等级 IP20 的要求 。准备好所需的设备和工具，如 DIN 导轨、安装螺丝等。
安装步骤：CI858 通信接口单元采用 DIN 导轨安装方式 。在安装时，应确保模块正确安装在 DIN 导轨上，并按照相关规范进行固定，保证安装牢固。由于 CI858 通过 CEX 总线由处理器单元供电，无需额外外部电源，所以在安装过程中只需关注其与处理器单元的 CEX 总线连接即可。如果需要连接多个 ABB 驱动器到 CI858，还需准备分支单元 NDBU，并按照物理星形拓扑结构进行连接，且分支单元可 chained。
配置环节：使用 Control Builder 工程工具对 CI858 系统进行配置。通过设置 ABB Drive 数据集参数来定义系统数据集 。具体可参考 Drive Firmware Manual 获取数据集及其他所需参数设置的详细信息。在 Control Builder 硬件编辑器中，可通过 Settings Tab 定义参数，通过 Connections Tab 连接变量，通过 Status Tab 查看每个单元的当前值和状态，以此完成对 CI858 通信接口单元的配置 。
