ABB REF615馈线保护和控制
时间: 2025-07-16浏览次数：
ABB REF615馈线保护和控制
ABB REF615馈线保护和控制
产品概述

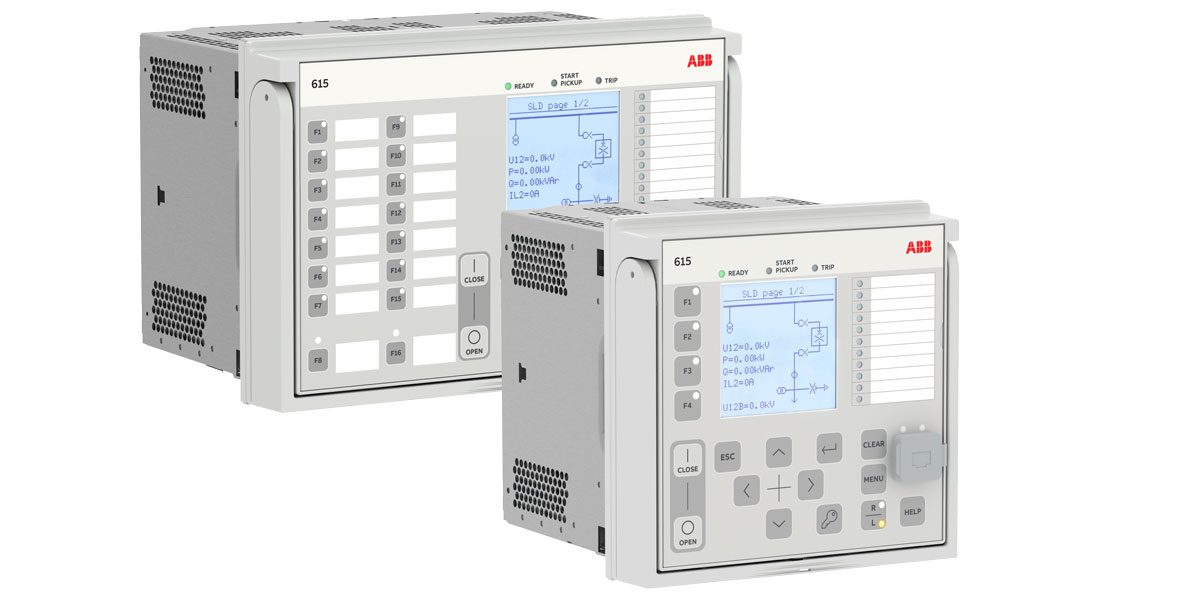

ABB REF615 是一款专为公用变电站和工业电力系统（包括放射状、环状和网状配电网，无论是否有分布式发电）中的架空线路和电缆馈线提供保护、控制、测量和监控的专用馈线智能电子设备（IED）。它属于 ABB 的 Relion® 产品系列，是 615 保护和控制产品系列的一部分，该系列 IED 具有紧凑性和可抽出单元设计的特点，重新设计以充分发挥 IEC 61850 标准在变电站自动化设备之间通信和互操作性方面的潜力。
功能与配置
保护功能：涵盖多种保护类型，如过电流保护（包括非方向性、方向性，低、高、瞬时阶段）、接地故障保护（包括方向性、非方向性、基于导纳、基于瓦特计、暂态 / 间歇性、基于谐波等）、负序过电流保护、相不连续保护、残余过电压保护、三相热保护、断路器失灵保护、三相涌流检测器、主跳闸、电弧保护、电压保护（过电压、欠电压、正序欠电压、负序过电压）、频率保护等。
控制功能：包括断路器控制、隔离开关控制、接地开关控制、自动重合闸、同步和 energizing 检查等。
状态监测功能：有断路器状态监测、跳闸电路监督、电流电路监督、熔断器故障监督等。
测量功能：包含扰动记录器、三相电流测量、序电流测量、残余电流测量、三相电压测量、残余电压测量、序电压测量、三相功率和能量测量、频率测量等。
标准配置：提供 A、B、C、D、E、F、G、H、J 九种标准配置，不同配置适用于不同场景，功能各有侧重，如配置 A 主要用于隔离和谐振接地配电网中的电缆和架空线路馈线，配置 F 主要用于断路器控制的异步电机的综合保护和控制等。
硬件与接口

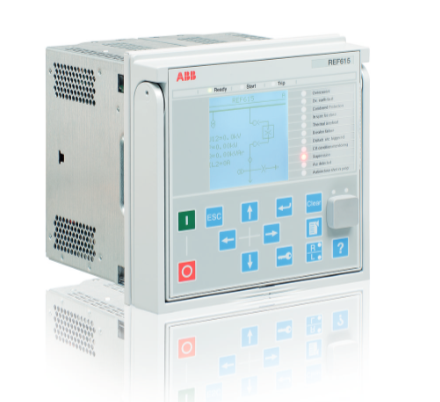

物理硬件：由插件单元和外壳组成，插件单元包含 HMI、辅助电源 / BO 模块、BI/O 模块、AI/BI 模块等，外壳上有各种连接器用于输入输出。
本地 HMI：包括图形显示器（支持两种字符大小，有不同的行和列显示能力）、LED 指示灯（三个保护指示灯和 11 个可编程矩阵 LED）、键盘（用于导航、控制等操作）和通信端口。
Web HMI：可通过 Web 浏览器访问，默认禁用，支持多种功能，如可编程 LED 和事件列表查看、系统监督、参数设置等，菜单结构与本地 HMI 几乎相同，可本地和远程访问。
授权与审计
授权：为 LHMI 和 WHMI 预定义了用户类别，包括 VIEWER、OPERATOR、ENGINEER、ADMINISTRATOR，各有不同权限和默认密码，默认禁用用户授权，但 WHMI 始终使用授权，默认密码可由管理员更改。
审计跟踪：615 系列 IED 提供大量事件日志功能，正常过程相关事件可由普通用户通过 PCM600 中的事件查看器查看，关键系统和 IED 安全相关事件记录到单独的非易失性审计跟踪中供管理员查看，审计跟踪是系统活动的 chronological 记录，可借助事件列表和事件查看器以一致的方式检查和分析过去的用户和过程事件，IED 存储 2048 个系统事件到非易失性审计跟踪，另外 1024 个过程事件存储在非易失性事件列表中，均遵循 FIFO 原则。
