ABB BCU-02/12/22 控制单元硬件
时间: 2025-07-16浏览次数：
ABB BCU-02/12/22 控制单元硬件
ABB BCU-02/12/22 控制单元硬件
硬件描述
基本功能：BCU-02、BCU-12 和 BCU-22 是通过光纤链路控制转换器的控制单元，集成分支单元功能，可收集和存储来自转换器模块的实时数据，存储在 SDHC 存储卡中，供 ABB 服务人员分析。
光纤连接
BCU-02 有 2 个光纤连接（V1、V2）；BCU-12 有 1 个 BPEB-05 板，共 7 个连接（V1…V7）；BCU-22 有 2 个 BPEB-05 板，共 12 个连接（V1…V12）。
电缆最大长度：1mm 塑料光纤电缆 35m，200μm 硬包层石英光纤电缆 100m，且连接到一个控制单元的光纤对必须长度相同。

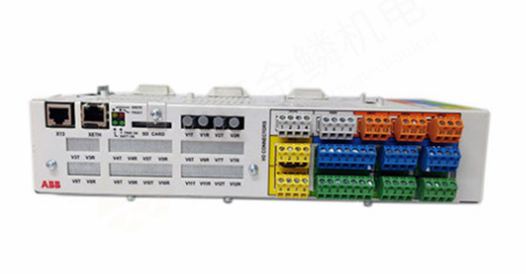

布局与组件
包含多种 I/O 连接器，如模拟输入（XAI）、模拟输出（XAO）等，还有开关、光纤连接器、可选模块连接器、安全选项连接器、控制面板和以太网连接器、内存单元和卡连接器等。
7 段显示器和 LED 有不同的指示含义，如 7 段显示器 “U” 短时间显示后出现 “o” 表示控制程序已启动并运行，LED “BATT OK” 亮表示实时时钟电池电压充足。
安装
检查交付内容：确保包含控制单元（带 I/O 连接器）、内存单元、SD/SDHC 闪存卡、实时时钟电池，且无损坏。
机械安装
不得将控制单元安装在电磁干扰源附近，建议最小距离 200mm，可安装金属屏蔽减少距离；安装时要保证空气能自由通过外壳通风孔，不得直接安装在发热设备上方。
可安装在垂直或水平标准 35×7.5/15mm DIN 导轨上，垂直安装可上下朝向，水平安装时连接器必须向下且连接器文字朝上，要预留足够布线和维护空间。
安装步骤因安装方式（垂直、水平）略有不同，均需使用闩锁固定，还可选择用螺丝或端支架防止移动。
FSO-xx 安全功能模块安装：安装在 3 号插槽，用四颗螺丝固定，拧紧电子接地螺丝，连接数据电缆。
电气安装：遵守相关安全说明，将 + 24V 外部电源连接到控制单元 XPOW 连接器，可连接第二个电源实现冗余；按照转换器模块硬件手册连接光纤电缆，相关电气安装详细说明参考其他指定手册。
维护
更换实时时钟电池：当控制单元通电时 “BATT OK” LED 熄灭，需更换电池。步骤为取下螺丝和电池盖、取出旧电池、装入新电池、安装盖子和螺丝、设置实时时钟，旧电池按规定处理。
更换内存单元：控制单元断电时进行，取下螺丝、拔出旧内存单元、插入新内存单元、安装螺丝。
更换 SD/SDHC 存储卡：在黄色 “WRITE” LED 不亮时进行，取下螺丝和卡盖、取出旧卡、装入新卡、安装盖子和螺丝。
更换控制单元：取下固定螺丝或端支架、从导轨上取下控制单元、取下背部闩锁、拔出连接控制电缆的可拆卸端子块，新控制单元按相反顺序安装，若安全电路连接到 STO 端子，更换后需进行安全功能验收测试。
技术数据
连接器数据：各连接器有不同的参数，如外部电源输入（XPOW）为 24V（±10%）DC、2A，可连接两个电源实现冗余；模拟输入 AI1 和 AI2 有电流、电压输入模式，通过开关选择等。
