ABB 615 系列 ANSI 保护和控制
时间: 2025-07-16浏览次数：

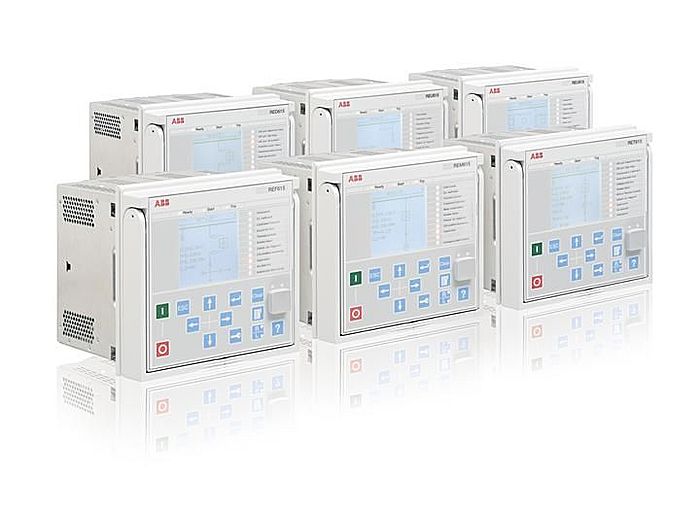

ABB 615 系列 ANSI 保护和控制
ABB 615 系列 ANSI 保护和控制
产品概述
ABB 615 系列是保护和控制产品系列，经过相关标准的部分测试，满足所有规定要求，未出现误操作、故障或电气损坏情况。该系列产品由 ABB Oy Distribution Solutions 制造，相关测试由 ABB Inc. Distribution Solutions, Distribution Automation 批准。
测试对象
主要测试型号：包括 RED615（订单号 HBDDFEADNLA1BMD11G）、REF615（订单号 HBFNAEFCNHA1AQB21G）、REG615（订单号 HBGDBDADNBA1BFG11G），测试结果也适用于 615 系列的其他产品。
基本模块：各型号包含 CPU 模块、电源模块、二进制 I/O 模块、模拟输入模块、LHMI 模块、通信模块、背板模块等，不同型号的模块类型和参数略有差异。例如，RED615 采用 PSM0004 电源模块，REF615 采用 PSM0003 电源模块等。此外，对 IEC LHMI 模块 DIS0012 进行了型式测试，由于 ANSI 和 IEC LHMI 的 PCBA 相同，测试结果也适用于 ANSI LHMI 模块 DIS0014。
各类测试结果
机械结构检查：标记和机械结构符合 IEC 60255-1、IEC 60255-27 标准；嵌入式外壳等级为正面 IP 54、背面及连接端子 IP 10，符合 IEC 60529 标准；电气间隙和爬电距离符合 IEC 60255-5、IEC 60255-27 标准，结果均为 OK。
过载和输入测试：在额定电流、额定电压等参数下，热耐受能力、动态电流耐受、输入阻抗、负担、电压耐受等均满足 IEC 60255-1 和 IEC 60255-27 标准的要求。例如，对于额定电流 0.2/1A，持续热耐受为 4A，1 秒热耐受为 100A 等。
电源模块测试：辅助电压方面，PS_H 在 38...300 VDC、38...264 VAC 下无影响，PS_L 在 12...72 VDC 下无影响；电压骤降 immunity 测试中，不同电压和残留电压条件下，产品能正常运行或重启；辅助电源电压中断测试中，产品能正常关闭并重启；直流辅助电压纹波、逐步关闭和启动、直流电源极性反转等测试均符合要求；同时给出了不同电源模块的功耗情况。
触点测试：不同类型的触点（双极功率输出、单极功率输出、信号输出等）在接通能力、分断能力、机械耐受能力等方面均满足 IEC 60255-1 和 IEEE C37.90-2005 标准的要求。例如，双极功率输出持续承载电流为 8A，3 秒接通和承载电流为 15A 等。
电磁兼容性测试：1MHz/100kHz 脉冲干扰测试、3MHz 等频率的脉冲干扰测试、静电放电测试、射频干扰测试、浪涌 immunity 测试、工频磁场 immunity 测试等多种电磁兼容性测试，均符合相应标准（如 IEC 61000-4 系列、IEC 60255-26 等）的要求。
绝缘测试：介电测试、冲击电压测试、绝缘电阻测量、保护接地电阻等测试，符合 IEC 60255-27、IEEE C37.90-2005 等标准的要求。例如，介电测试中 2kV、50Hz、1 分钟条件下通过测试。
机械测试：振动测试、冲击和碰撞测试、地震测试、机械耐久性测试等，符合 IEC 60068-2 系列、IEC 60255-21 系列、IEEE C37.90-2005 等标准的 2 级要求。
环境测试：干热测试、干冷测试、湿热测试、温度变化测试、存储测试等，符合 IEC 60068-2 系列、IEEE C37.90-2005 等标准的要求。例如，干热测试在 + 55ºC 下持续 96 小时、+85ºC 下持续 16 小时（部分产品为 + 70ºC）通过测试。
特点

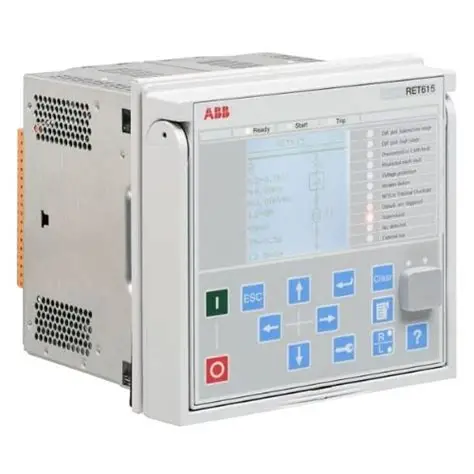

设计紧凑灵活：采用可抽出式单元设计，结构紧凑，占用空间小，便于安装、测试与维护。如 REF615、RET615 等产品，其抽拉式设计方便在设备运行时进行更换或检修，且整体体积小巧，适用于空间有限的变电站等场所。这种设计还能减少设备安装所需的空间，提高空间利用率，降低设备成本 。
功能全面：涵盖多种保护和控制功能，能满足不同电力系统的需求。针对馈线保护，具备地下、架空电缆故障检测（CFD）、高阻抗（HIZ）故障检测、电弧闪光检测（AFD）等功能，如 REF615 可有效检测和应对馈线运行中的各类故障。在变压器保护方面，有灵敏的差动保护用于匝间故障、过励磁（V/HZ）保护等，像 RET615 能为变压器提供全方位的保护 。此外，还包括过流、热过载、接地故障、过压、欠压等多种保护功能，以及频率保护、相位不连续保护等特殊功能，全面保障电力系统稳定运行 。
通信兼容性好：支持多种通信协议，包括 IEC 61850（支持 Edition 2 和 Edition 1，含 HSR、PRP、GOOSE 消息传递及 IEC 61850 - 9 - 2 LE）、IEEE 1588 V2（用于高精度时间同步）、Modbus®、DNP3 等。通过这些协议，产品能与不同厂家的设备实现通信和互操作，方便构建复杂的电力自动化系统，实现数据共享和远程监控，提升系统智能化水平 。
可靠性高：通过精心设计和选用高质量组件，产品可靠性强，可提供稳定、高质量的电力，减少设备故障和停电次数。例如，在一些对电力可靠性要求极高的工业场所，如钢铁厂、数据中心等，615 系列产品能持续稳定运行，保障生产和业务正常进行，降低因电力问题带来的损失 。
便于升级维护：有现成的标准配置，方便快速设置和定制，支持灵活的系统升级，无需重新布线或更换组件。在系统扩展或功能升级时，用户可通过软件配置或添加模块实现，降低升级成本和复杂度，提高系统适应性。此外，还提供广泛的生命周期服务，如培训、客户支持、维护和现代化改造等，为用户提供全方位保障 。
