ABB EasyLine 系列气体分析仪EL3020、EL3040
时间: 2025-07-15浏览次数：
ABB EasyLine 系列气体分析仪EL3020、EL3040
ABB EasyLine 系列气体分析仪EL3020、EL3040
产品概述

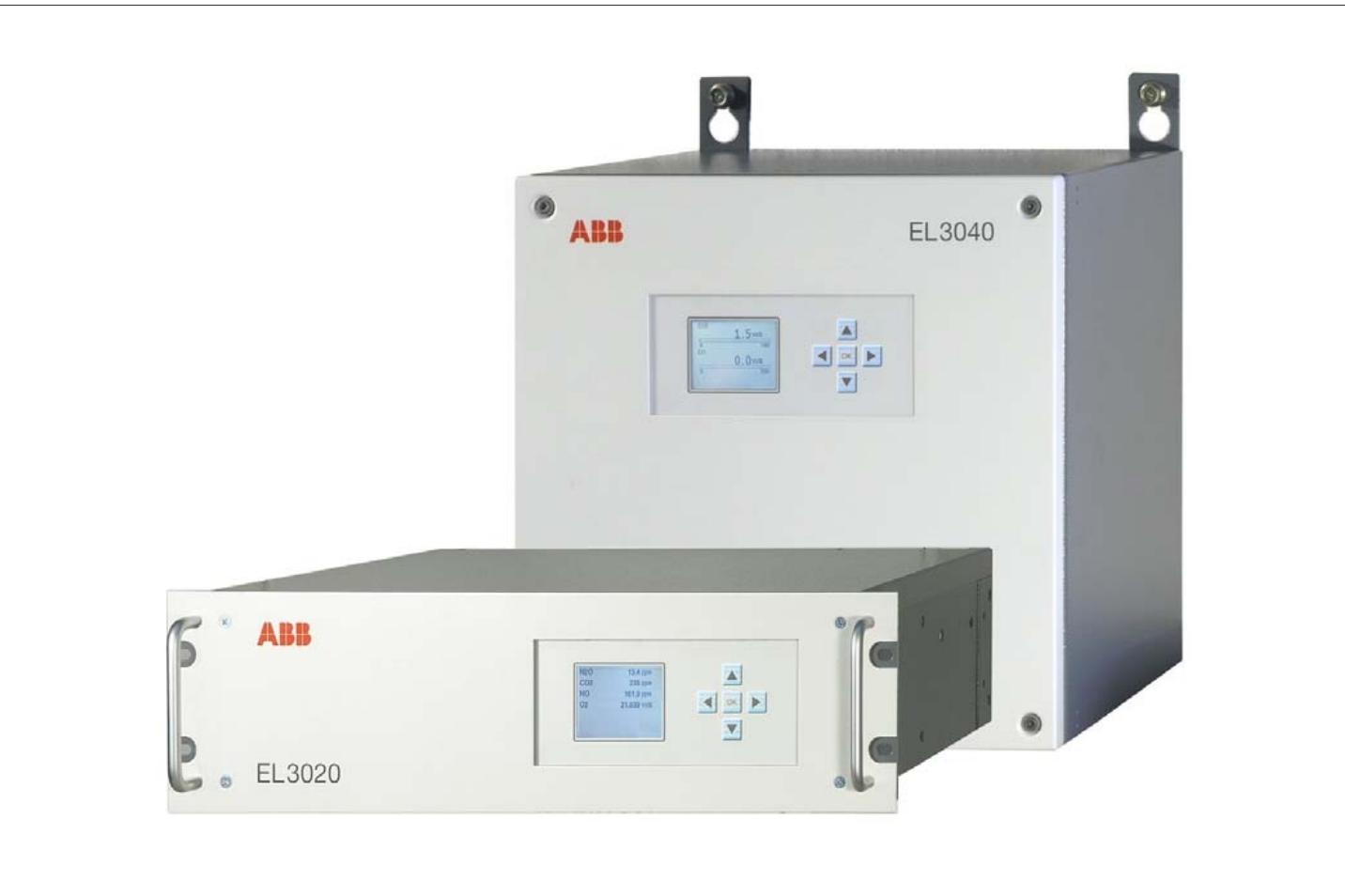

ABB EasyLine 系列气体分析仪包括 EL3020 和 EL3040 型号，软件版本为 3.2，主要用于连续测量气体或蒸汽中单个成分的浓度。其中，EL3020 为 19 英寸机箱，防护等级 IP20，重量约 7 - 15 kg；EL3040 为壁挂式机箱，防护等级 IP65，重量约 13 - 21 kg。
该分析仪不可用于测量可燃气体 / 空气或气体 / 氧气混合物。不锈钢气路和气体连接版本可在非危险环境中测量可燃气体和蒸汽，但需遵守特殊要求；防爆版本（EL3040，防护等级 II 3G）可在危险环境中测量不可燃气体和蒸汽。
安装准备
安装场地与电源要求
安装场地：需安装在室内，应尽可能靠近采样位置，保证充足空气流通，避免冷热、温度变化、强气流、灰尘堆积、腐蚀性气氛和振动等不利条件。安装场地需足够稳定以承受分析仪重量，19 英寸机箱建议安装在带滑轨的机柜或机架中。
气候条件：大气压力 600 - 1250 hPa；相对湿度最大 75%，允许轻微冷凝；存储和运输温度 -25 - +65°C，运行温度 +5 - +45°C（Uras26 与其他分析仪组合时为 +5 - +40°C，Limas23 为 +5 - +40°C）；安装地点最大海拔 2000 米。
电源供应：输入电压 100 - 240 V AC（-15%，+10%），50 - 60 Hz（±3 Hz）；功耗最大 187 VA；采用 3 极接地仪器连接器（EN 60320 - 1/C14），配有电源线；内置时钟由 3 V CR2032 锂电池供电。
样品气条件
不同分析仪对样品气 inlet 和 outlet 条件有不同要求，如 Uras26 要求样品气露点至少比整个样品气路径中的最低环境温度低 5°C，正压 2 - 500 hPa，流量 20 - 100 l/h 等；Limas23、Magnos206、Caldos27 等也有各自对应的温度、压力、流量等要求。
特殊要求
可燃气体测量：EL3020 需保证周围空气流通，不能直接放在桌子上，机箱孔不得关闭，与相邻内置组件距离至少 3 cm，封闭机柜需有足够通风；EL3040 机箱必须用氮气吹扫，吹扫气体流量 1 - 20 l/h，需监测吹扫气体出口流量等。
防爆设计（EL3040，防护等级 II 3G）：电缆需正确插入螺纹电缆密封套并紧固，未使用的电缆连接器需用合适的通风塞封闭；在危险场所，不得带电打开机箱；运行中未使用的吹扫气体连接需用通风塞封闭等。
安装流程
开箱与检查
开箱时需两人操作，取出附件后将分析仪从包装箱中取出，去除包装并放置在干净位置，检查是否有运输损坏，保留包装箱和包装材料以备将来运输。
气体连接安装
建议在安装分析仪前安装气体连接，配件需清洁无残留物，不使用密封剂，使用聚四氟乙烯密封带。不同型号和组合的分析仪有不同的气体连接方式，需按照相应的连接图进行操作，如 Uras26、Limas23 及其与其他分析仪的组合等。
分析仪安装
19 英寸机箱（EL3020）：需 4 个椭圆头螺钉（建议 M6）和 1 对安装导轨（长度约 240 mm），安装在机柜或机架中，多个 19 英寸机箱之间最小间距为 1 个高度单位。
