GE P40 Agile 系列智能电子设备（IED）
时间: 2025-07-15浏览次数：

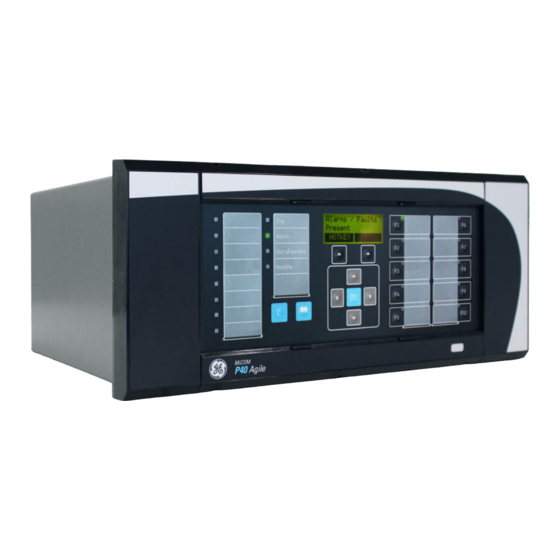

GE P40 Agile 系列智能电子设备（IED）
GE P40 Agile 系列智能电子设备（IED）
产品概述
GE P40 Agile 系列包括 P14N（非方向性馈线）、P14D（方向性馈线）和 P94V（电压和频率）等型号的智能电子设备（IED），旨在为电力系统提供全面的保护、控制和监测功能。该系列产品融合了输电应用的设计严谨性和技术，适用于公用事业和工业市场的新建和改造项目，可应用于架空线路、地下电缆、母线、断路器、变压器、电抗器和分布式发电等场景，支持从配电（作为主保护）到输电电压等级（作为后备保护）的多种应用，且适用于直接接地、电阻接地和消弧线圈系统。
型号与应用
不同型号基于不同硬件基础，适用于不同应用场景，搭配不同机箱型号，具体如下：
型号、硬件基础、预期应用、机箱型号
P14NB、P14N、非方向性馈线、20、30 或 40TE
P14NZ、P14N、带 HIF 的非方向性馈线、20、30 或 40TE
P14DA、P14D、适配 20TE 机箱的方向性馈线、20TE
P14DB、P14D、方向性馈线、20、30 或 40TE
P14DH、P14D、带功率方向接地故障的方向性馈线、30TE 或 40TE
P14DG、P14D、分布式发电、30TE 或 40TE
P14DL、P14D、高级方向性馈线保护（带自动重合闸和故障定位器）、20、30 或 40TE
P14DZ、P14D、带 HIF 或 TEFD 的高级方向性馈线、30TE 或 40TE
P94VB、P94V、电压和频率、20、30 或 40TE
P94VP、P94V、带同步检查的电压和频率、20、30 或 40TE
P94VR、P94V、带自动重合闸和同步检查的电压和频率、20、30 或 40TE
（注：TEFD 为暂态接地故障检测；HIF 为高阻抗故障）
核心功能
保护与控制
具备全面的电流、电压、功率和频率保护功能，包括多阶段独立保护元件、多种曲线（4 个设置组）、高阻抗故障、负荷侵入、开关合闸于故障和故障定位器等。
支持变化率、全方案自动重合闸、TEFD 和同步检查等功能。
计量与监测
提供全面的计量和上电诊断功能，包括两级断路器故障和断路器状态监测。
支持开关设备监控，包括 CT/VT、直流电源、完整的跳闸回路监控、断路器故障、开关控制和状态（最多 8 个）以及最多 2048 个事件和 10.5 秒扰动记录。
高级通信
最多两个以太网端口，可选冗余协议（RSTP 或 PRP/HSR）。
支持 SNTP 或 IRIG-B 时间同步，多种通信协议，包括 IEC 61850、Modbus、DNP 3.0、IEC 60870-5-103 和 Courier/K-Bus，支持 IEC 61850 和 DNP3 以太网协议同时工作。
易用性
紧凑型和可抽出式设计，有 4 英寸、6 英寸和 8 英寸尺寸选项。
通过可编程二进制输入电压、通用 CT 和电源简化标准化，实现与 K 系列继电器的无缝迁移，便于现场继电器升级。
