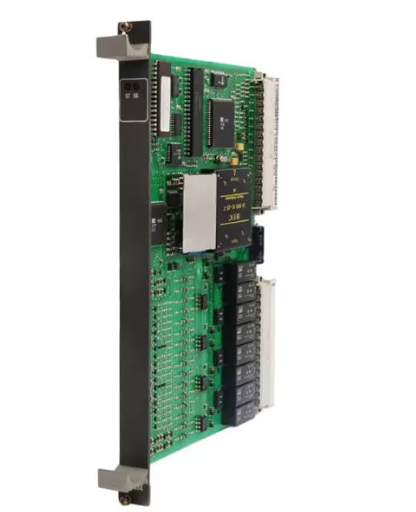

ABB 83SR04 模块
ABB 83SR04 模块
基本信息
83SR04 是一款用于驱动、组和单元控制级的存储程序二进制和模拟控制任务的模块，可与多功能处理站配合使用，型号为 83SR04-E/R1210，订单号为 GJR2390200R1210，由 ABB Utilities GmbH 生产。其原产国等信息未明确提及，重量约 0.55kg，符合 DIN 41612 标准，板尺寸为 6 个单位、1 个分区、160mm 深，配备 1 个 48 针边缘连接器（X11，用于站总线连接）和 1 个 32 针边缘连接器（X21，用于过程连接）。
应用场景
该模块应用广泛，可用于单向驱动器的驱动控制、执行器的驱动控制、电磁阀的驱动控制、二进制功能组控制（顺序和逻辑控制）、三步控制以及信号调理等场景。
功能特点
核心功能
具备三种操作模式，分别为二进制控制模式（及模拟基本功能）、模拟控制模式（及二进制控制）、信号调理模式（带干扰位输出），可通过功能块 TXT1 选择。
拥有 4 个与开关设备和过程的硬件接口，能实现与过程及开关设备的通信，接收和处理相关信号，并输出控制指令。
模块地址通过将模块插入 PROCOTROL 站自动设置，通过站总线接收的电报会通过奇偶校验位检查传输是否无误，模块发送到总线的电报也会带有奇偶校验位以确保传输无误。
用户程序存储在非易失性存储器（EEPROM）中，可通过总线从 PDDS 加载和更改，加载有效的用户列表后模块即可运行。
诊断与报警功能
模块正面通过发光二极管（LED）指示故障，ST 指示灯显示模块及与模块数据通信中的任何故障，SG 指示灯仅显示模块故障。
报警系统和控制诊断系统（CDS）通过总线接收来自控制模块的故障报警。
模块处理部分会对输入电报、要传输的电报生成以及内部信号处理进行错误监测（自诊断），故障类型会存储在诊断寄存器中，同时向 PROCOTROL 系统发送一般故障报警，请求时会传输带有诊断寄存器中数据的电报。
模块设计
组成部分
主要由过程接口、站总线接口和处理部分组成。过程接口将过程信号适配为模块内部信号电平；站总线接口将模块信号适配为总线信号，主要涉及并串转换；处理部分配备微处理器，通过模块内部总线与多个存储区域协同工作，包括 EPROM（存储操作程序、功能块）、EEPROM（存储用户程序等）、RAM（存储用户程序、历史值、当前模块输入输出信号等）。
结构化与寻址
结构化时，需将模块输入和输出分配给各个功能块的中性输入和输出，或为功能块输入指定常量、参数或其他功能块的输出等，且有诸多限制值需遵守，如最大模块输入数 287、最大可模拟模块输入数 32 等。
模块与总线系统的信号交换通过共享内存进行，共享内存有用于传输电报的源寄存器（0-63 号）和用于接收电报的宿寄存器（64-199 号）。模块输入和输出信号到共享内存寄存器的分配基于用户提供的数据由 PDDS 确定，包括模块输入地址列表、模块输出到总线的地址列表等。
操作模式
二进制控制模式（STR）
提供驱动、组和单元控制级所有二进制控制功能的功能块，还有额外的模拟基本功能。
模块循环时间可变，由所用功能块严格决定。在此模式下，除功能块 GRE 的输出外，模拟值不传输干扰位。
模拟控制模式（REG）
提供所有单变量和主控制的模拟控制功能块，还包括驱动控制功能块。
模块循环时间可分步预设为固定的最短时间（50、100、150、200 或 250ms），实施多个控制回路时，模块循环时间会相应增加。
