ABB AC 800M 6.0 控制器硬件
时间: 2025-07-14浏览次数：
ABB AC 800M 6.0 控制器硬件
ABB AC 800M 6.0 控制器硬件
产品概述
定位：AC 800M 6.0 是一款高性能的模块化控制器硬件平台，可通过编程实现多种过程和工业自动化控制功能，适用于各类工业场景，既可作为独立控制器，也可在控制网络中承担本地控制任务。
核心构成：由处理器单元、通信接口、电源单元、电池备份单元等硬件组成，部分高完整性系统还需配备 SM810/SM811/SM812 等特殊模块。
硬件组件及功能

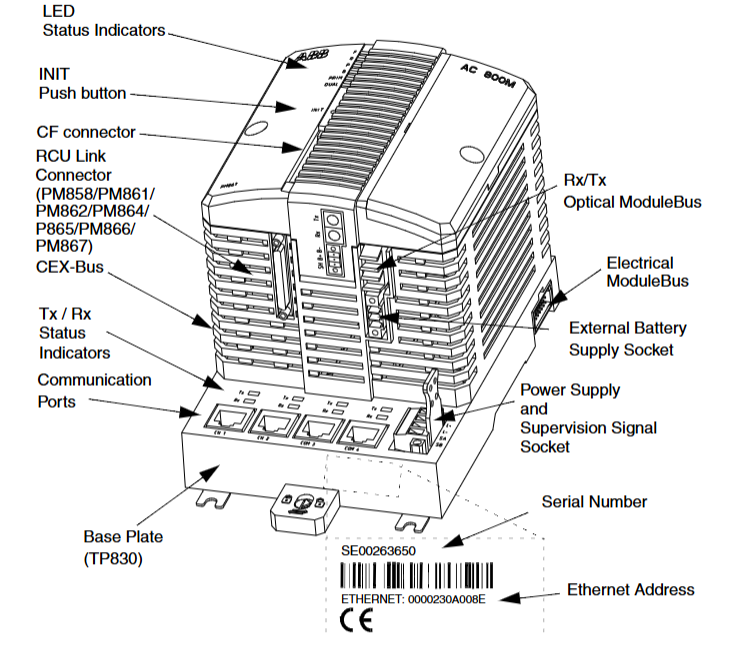

处理器单元
分类：包括 PM851/PM851A、PM856/PM856A、PM858、PM860/PM860A、PM861/PM861A、PM862、PM864/PM864A、PM865、PM866/PM866A、PM867、PM891 等型号，不同型号在性能、配置上存在差异，如 PM891 采用 MPC8270 微处理器，运行速度达 450MHz，性能约为 PM864 的 3 倍。
功能：包含微处理器、RAM 内存、实时时钟、LED 指示灯、初始化按钮等，负责运行固件和应用程序，控制整个系统的运行。支持冗余配置，主备切换时间小于 10ms，切换时过程输出保持冻结。
通信接口
类型多样：包括 RS-232C（CI853）、PROFIBUS DP（CI854/CI854A/CI854B）、MasterBus 300（CI855）、S100 I/O（CI856）、INSUM（CI857）、DriveBus（CI858）、FOUNDATION Fieldbus HSE（CI860）等多种接口，可扩展处理器单元的通信能力，支持不同协议和设备连接。
功能：实现控制器与外部设备、网络的通信，如连接远程 I/O、现场总线仪表、驱动器等。
电源及电池备份
电源单元：如 SD831、SD832、SD833、SD834 等，为开关模式电源转换器，将交流或直流输入转换为稳定的 24V 直流输出，支持冗余配置，需配合投票单元（如 SS823、SS832）使用。
电池备份：包括内部电池（部分型号）和外部电池（SB821、SB822），用于在断电时为内存和实时时钟提供备份电源，SB822 为可充电锂电池，PM891 仅支持外部电池备份。
其他组件
CEX-Bus 互连单元：如 BC810、BC820，用于将 CEX-Bus 划分为独立段，提高系统可用性，支持冗余通信接口。

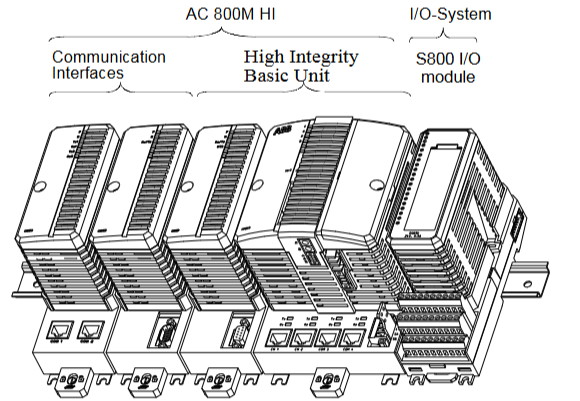

SM 模块：SM810、SM811、SM812 用于高完整性控制器的智能监控，SM811 与 PM865、SM812 与 PM867 可形成 1oo2 结构，分别支持 SIL3 应用。
技术参数
处理器性能：不同型号处理器的微处理器型号、运行频率、内存容量等不同，如 PM864/PM865 采用 96MHz 的 MPC862 微处理器，PM891 采用 450MHz 的 MPC8270 微处理器。
通信能力：支持多种通信协议和速率，如 PROFIBUS DP 支持 9.6kbit/s-12000kbit/s，以太网端口支持 10/100Mbit/s 等。
电源参数：电源输入电压范围、输出电压、额定电流等不同，如 SD831 输入为 100-240V AC 或 110-300V DC，输出 24V DC/3A。
环境参数：工作温度、存储温度、湿度等，如工作温度范围通常为 - 25°C 至 + 60°C（部分型号有差异），相对湿度 5%-85% 无冷凝
