ABB Plantguard 安全仪表系统

系统概述

定位：Plantguard 是一款符合国际安全标准（如 IEC 61508、IEC 61511）的安全仪表系统，专为工业过程中的安全关键控制设计，用于监测危险工况并触发保护措施（如紧急停车、切断能源），降低事故风险，保障人员、设备及环境安全。

核心目标：通过高可靠性的硬件架构和软件功能，实现安全仪表功能（SIF），支持从 SIL 1 到 SIL 3 的安全完整性等级需求。

系统架构

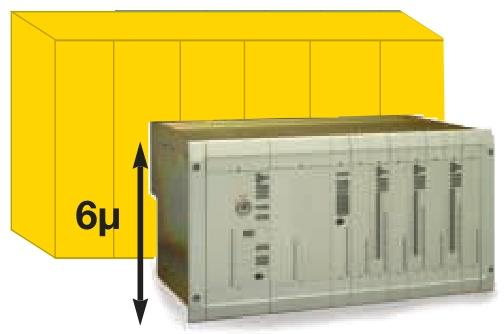

硬件架构

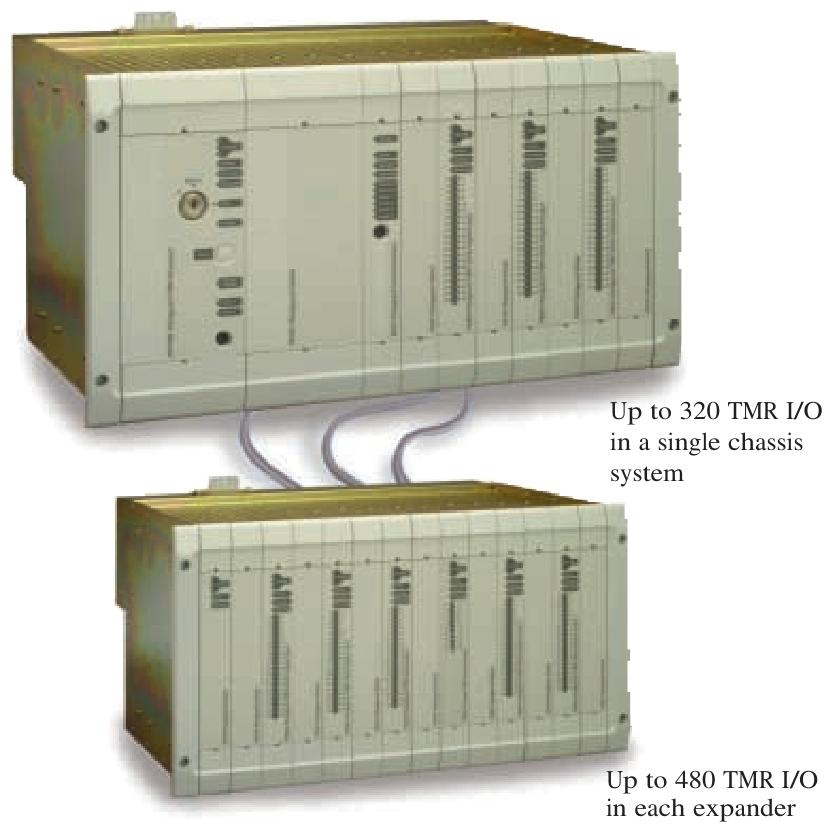

采用模块化、冗余设计，确保高可用性和容错能力：

控制器：基于 AC 800M 系列安全控制器（如 PM865、PM867 等），支持 1oo2（1 取 2）、2oo3（2 取 3）等安全架构，满足不同 SIL 等级要求。

I/O 模块：包括安全输入 / 输出模块（如 AI801S、DI801S、DO801S），具备信号隔离、诊断功能，支持多种现场信号（4-20mA、开关量等）。

通信网络：采用冗余工业以太网（如 PROFINET、Ethernet/IP）和现场总线（如 PROFIBUS DP），确保数据传输的安全性和实时性，支持与 DCS、PLC 等系统的集成。

软件架构

基于统一的工程平台，简化组态与维护：

工程工具：使用 Control Builder M 软件进行安全逻辑组态，支持功能块图（FBD）、梯形图（LD）等编程方式，内置安全功能块库（如紧急停车、联锁逻辑）。

诊断与监控：通过 Operator Station 或 Asset Optimization 软件实现系统状态监控、故障诊断及事件记录，支持在线维护和测试，不影响安全功能运行。

核心功能与优势

安全功能

支持自定义安全逻辑，实现紧急停车（ESD）、火气监测（F&G）、燃烧器管理（BMS）等安全控制。

具备在线测试和部分行程测试（PST）功能，减少停车维护时间，提高系统可用性。

集成能力

可与 ABB 的 AC 800M 过程控制系统、Panel 800 操作员面板等无缝集成，实现安全与过程控制的协同。

支持开放协议（如 OPC UA、Modbus），便于与第三方系统（如 ERP、MES）通信，形成完整的工业安全生态。

合规性与可靠性

符合 IEC 61508（SIL 1-3）、IEC 61511 等国际标准，通过 TÜV、EXIDA 等权威机构认证。

硬件平均无故障时间（MTBF）高，支持冗余设计和热插拔，确保单点故障不影响系统运行。

应用场景

Plantguard 广泛应用于对安全要求严苛的工业领域，包括：

石油化工、天然气处理（如炼油厂、LNG 工厂）；

制药、食品饮料（如危险物料加工）；

能源行业（如电厂、新能源项目）；

化工、冶金（如高温高压反应过程）。

客户价值

风险降低：通过可靠的安全控制，减少事故发生率，符合法规要求。

效率提升：在线测试和诊断功能减少停机时间，提高生产连续性。

全生命周期支持：从工程设计、安装调试到运维升级，提供全程技术支持，确保系统长期稳定运行。
