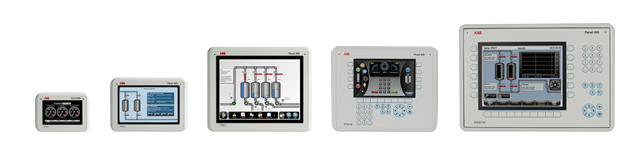

ABB Panel 800 Version 6 系列操作员面板

产品概述

Panel 800 Version 6 系列是一款用户友好、直观且符合人体工程学的操作员面板，设计紧凑、节省空间，兼具先进功能，支持通过屏幕旁的功能键或触摸 LCD 显示屏实现过程和设备控制，适用于工业自动化场景中的过程监控与操作。

产品分类及核心参数

该系列分为标准面板、高性能面板、加固型面板三大类，具体型号及参数如下：

类别型号显示屏尺寸分辨率及比例核心配置尺寸（W×H×D，mm）防护等级（前 / 后）工作温度范围

标准面板 PP871 4.3" 480×272（16:9） ARM9 处理器（400MHz），128MB 内存 145×103×49 IP66/IP20 -10~+60°C

PP874 7" 800×480（16:9）同上 204×143×49 IP65/IP20 同上

PP877 10.4" 640×480（4:3）同上 280×228×51 同上同上

PP874K/PP877K 7"/10.4" 同上带按键操作，其他同 PP874/PP877 略大于对应型号同上同上

高性能面板 PP882 12.1" 1280×800（16:10） Intel Atom 处理器（1.1GHz），1GB 内存 340×242×79 IP65/IP20 -10~+50°C

PP885 15.4" 同上同上 410×286×83 同上同上

加固型面板 PP880R 7" 800×480（16:9） 1.0GHz Intel Atom，3.5GB 存储 204×143×73 IP66/IP20 -30~+70°C

PP885R/PP886H 15.4" 1280×800（16:10） 1.0/1.6GHz Intel Atom 410×286×83 同上同上

共性参数：

交互方式：电阻式触摸（百万次触摸寿命）或按键操作（百万次按压寿命）。

接口：均配备以太网（RJ45）、USB 2.0、RS232/RS422/485 串口，支持 SD 卡扩展存储。

电源：24VDC（18-32VDC），功耗根据型号不同为 3.6W~28W。

通信功能

支持多种工业通信协议及驱动，可与主流 PLC、控制系统对接，包括：

ABB 自有协议：COMLI（主 / 从）、Control Network MMS、Freelance 2016 等。

通用协议：Modbus（ASCII/RTU/TCP，主 / 从）、Profinet、Ethernet/IP、OPC DA/UA 等。

第三方协议：西门子 S7 系列、施耐德 Uni-Telway、罗克韦尔 DF1 等，覆盖近 50 种驱动类型。
