ABB System proS 系列封闭式起动器
时间: 2025-07-14浏览次数：

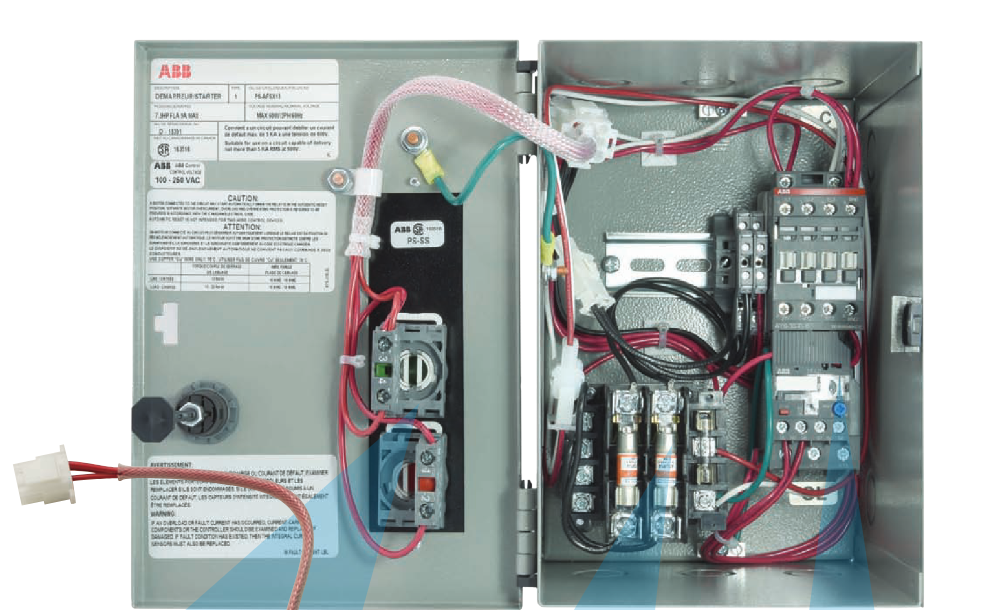

ABB System proS 系列封闭式起动器
ABB System proS 系列封闭式起动器
产品概述
系列定位：System proS 封闭式起动器涵盖直接在线（D.O.L.）起动器和双速起动器等类型，包括非组合式和组合式，适用于 1 相和 3 相电机控制，最大 CSA/UL 马力额定值在 600VAC 下为 7.5 至 125HP。
核心特点：设计紧凑节省空间，预接线的指示灯组件和控制变压器套件便于现场修改和安装，端子采用防误触设计，所有连接端子都能防止意外触碰，还包含必要的端子排和接线，可通过外部保持触点控制起动器。
起动器类型及规格
1 相起动器
非组合式：按接触器尺寸（AF09、AF16、AF30、AF52、AF80）划分，分别对应不同的 CSA 电机开关电流和最大电机马力额定值（120V 和 240V），并提供不同外壳类型（Type 1、Type 4/12、Type 4X）的型号。
组合式：包括带熔丝隔离开关、非熔丝隔离开关的类型，同样按接触器尺寸划分，对应不同的电机参数和外壳型号。
3 相起动器
非组合式：有不可逆、可逆、双速（2 绕组和 1 绕组）等类型，按接触器尺寸（AF09、AF16、AF30、AF52、AF80、AF140）划分，对应不同电压下的最大电机马力额定值，并提供不同外壳类型的型号。
组合式：包括带熔丝隔离开关、非熔丝隔离开关、MCP 断路器的类型，按接触器尺寸划分，对应不同的电机参数和外壳型号。
核心参数与选型
线圈电压：提供 24-60V、48-130V、100-250V、250-500V 等多种选择，可通过目录编号最后一位数字区分。
过载继电器：采用 Class 10 可调过载继电器，不同接触器尺寸对应不同型号的过载继电器，其电流设置范围和电缆范围不同，需根据电机参数选型。
目录编号解释：编号包含外壳类型、组合方式、起动器类型、接触器尺寸、线圈电压、过载选择、指示灯组件、辅助触点等信息，可根据需求确定具体型号。
附件
指示灯组件：有多种类型，包括带按钮和指示灯的组合、不同位置的开关和指示灯组合等，可客户或工厂安装，适用于不同类型的起动器，有 130V 和 24V 等版本，具备不同的功能和标识。
变压器套件：按接触器尺寸和 VA 额定值划分，有 50VA 和 100VA 等，输入（初级）电压涵盖 120-600V 等多种，输出（次级）电压为 24V 和 120V，可工厂安装。
技术数据与安装
技术参数：不同型号起动器的主保护、接触器、最大过载、组合短路电流、AC1 和 AC3 额定电流以及对应单相和三相电机的马力等参数。
尺寸规格：不同类型（非组合式、组合式）、不同外壳类型（Type 1、Type 4/12、Type 4X）起动器的尺寸（高度、宽度、深度）。
电气 diagram：包括直接在线起动器、单相 2 极起动器、可逆起动器、双速 2 绕组起动器等的电气接线图，以及指示灯组件的电气 diagram。
