ABB contactors and overload relays
ABB 接触器与过载继电器
产品系列概述
文档涵盖 ABB 旗下多个接触器和过载继电器系列，核心产品包括：
接触器：
AX 系列：适用于低压配电和电机控制，电流范围 6A-1000A，支持 AC/DC 线圈，具备紧凑设计和高机械寿命（≥1000 万次）。

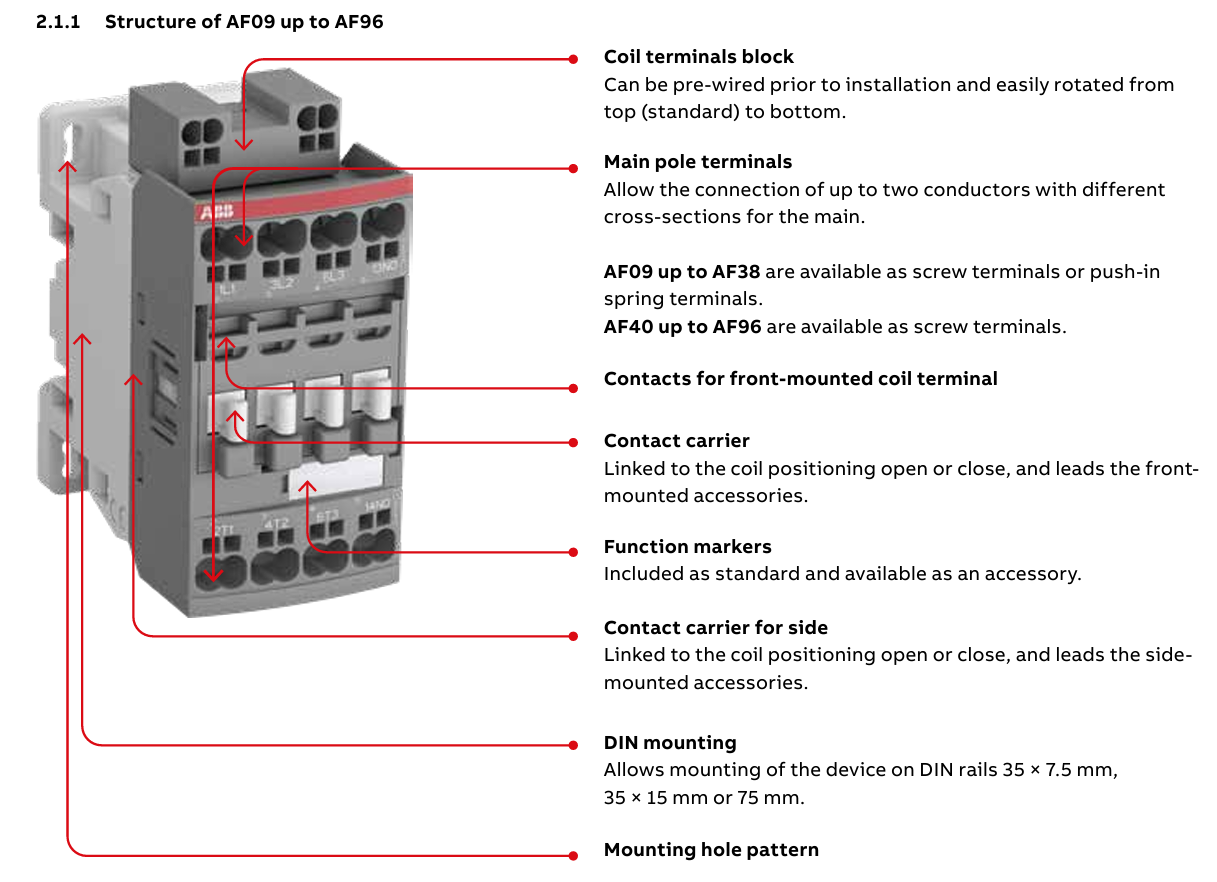

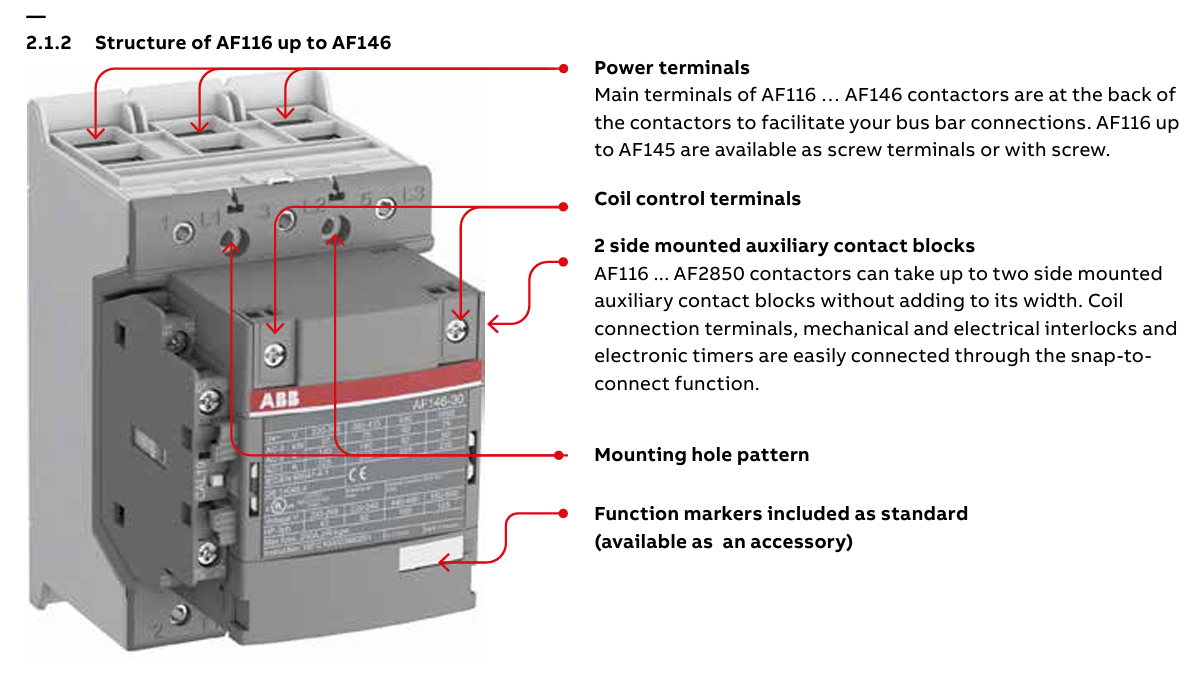

AF 系列：针对频繁操作场景（如电梯、起重机），电流范围 9A-400A，机械寿命可达 3000 万次。
A 系列：经典系列，覆盖 12A-630A，支持多种线圈电压，兼容全球标准。
过载继电器：
TA 系列：热过载继电器，与接触器配套使用，电流范围 0.1A-630A，提供手动 / 自动复位功能。
TF 系列：电子过载继电器，具备精确保护（过载、缺相、堵转等），支持通信功能（如 Modbus），电流范围 0.1A-800A。
组合产品：接触器与过载继电器的预组装单元（如 AX+TA、AF+TF），简化选型和安装。
核心技术参数与性能
电气性能 - 额定电压：AC 690V 以下，DC 250V 以下（部分型号支持更高电压）。
- 分断能力：AC-3 负载下可达 10 倍额定电流（如 AX18 在 400V 时分断能力 100A）。
- 线圈功耗：AC 线圈≤15VA，DC 线圈≤10W，节能型线圈功耗降低 50% 以上。
机械性能 - 操作频率：最高 1200 次 / 小时（AX 系列），AF 系列支持更高频率（如 3600 次 / 小时）。
- 防护等级：接触器本体 IP20，加装外壳后可达 IP65。
- 安装方式：DIN 导轨安装（35mm）或螺钉固定，支持垂直 / 水平安装。
保护功能 - 过载继电器：TA 系列通过双金属片实现过载保护，TF 系列具备电子脱扣曲线（Class 10/20/30），可自定义保护参数。
- 接触器：具备灭弧罩，减少电弧对触点的损伤，支持可逆控制（通过机械联锁）。
环境适应性 - 工作温度：-25°C 至 + 70°C（部分型号 - 40°C 至 + 70°C）。
- 耐振动：10-55Hz，振幅 0.75mm；耐冲击：30g（11ms）。
选型与应用指南
选型依据：根据负载类型（电机、照明、电热等）、额定电流、操作频率、保护需求（过载、短路等）及环境条件（温度、湿度）选择型号。文档提供详细选型表，包含不同负载类型下的电流匹配关系（如 AC-1 阻性负载、AC-3 电机负载）。
典型应用场景：
工业电机控制（泵、风机、传送带）。
低压配电系统（配电箱、开关柜）。
建筑自动化（空调、电梯）。
可再生能源（光伏逆变器、风电变流器）。
安装与维护
安装要点：
布线：主电路采用铜缆或铝缆（需配合铜铝过渡端子），控制电路导线截面积 0.5-2.5mm²，拧紧扭矩 0.5-2.5Nm（根据端子规格）。
间距要求：不同电流等级的接触器需保持一定电气间隙（如 100A 以上≥15mm），确保散热和绝缘。
维护建议：定期检查触点磨损（厚度≤1mm 时a更换）、清洁灭弧罩、测试过载继电器动作准确性，避免在粉尘、腐蚀性环境中长期运行。
认证与标准
符合国际标准：IEC 60947-1/4（接触器）、IEC 60947-5-1（过载继电器）。
认证覆盖：CE、UL、CSA、CCC、GL（船级社）等，适用于全球市场。
附加信息
提供产品尺寸图、接线图、脱扣曲线（过载继电器）、寿命曲线图等技术图表，辅助安装和调试。
包含环保信息：产品材料符合 RoHS 指令，可回收部件比例≥90%。
强调安全提示：安装需由专业电工操作，断电后进行维护，避免触电或机械伤害。
