ABB UK 500 系列家用配电箱
时间: 2025-07-14浏览次数：
ABB UK 500 系列家用配电箱
ABB UK 500 系列家用配电箱
产品概述
设计理念：融合多年市场经验与创新设计，兼顾技术性能与装饰性，满足高标准的功能与美学需求，白色标准版采用现代设计，适配多种装修风格。
核心优势：安装便捷（单手握线操作、快速卡扣固定等）、灵活性高（支持多种安装方式和扩展）、安全性强（符合多项标准）。
结构与安装特点
箱体设计：
采用非翘曲、耐摔、不燃塑料材质（符合 UL 94-V2 标准），内部空间大，配有电缆 strain-relief comb（电缆 strain-relief 梳），侧面和背面有预成型电缆入口。
壁装 grip（墙夹）为标准配置，可减少安装深度，也可作为多个配电箱并排安装的间隔件，通过翻转可提供两种插入深度。
安装方式：

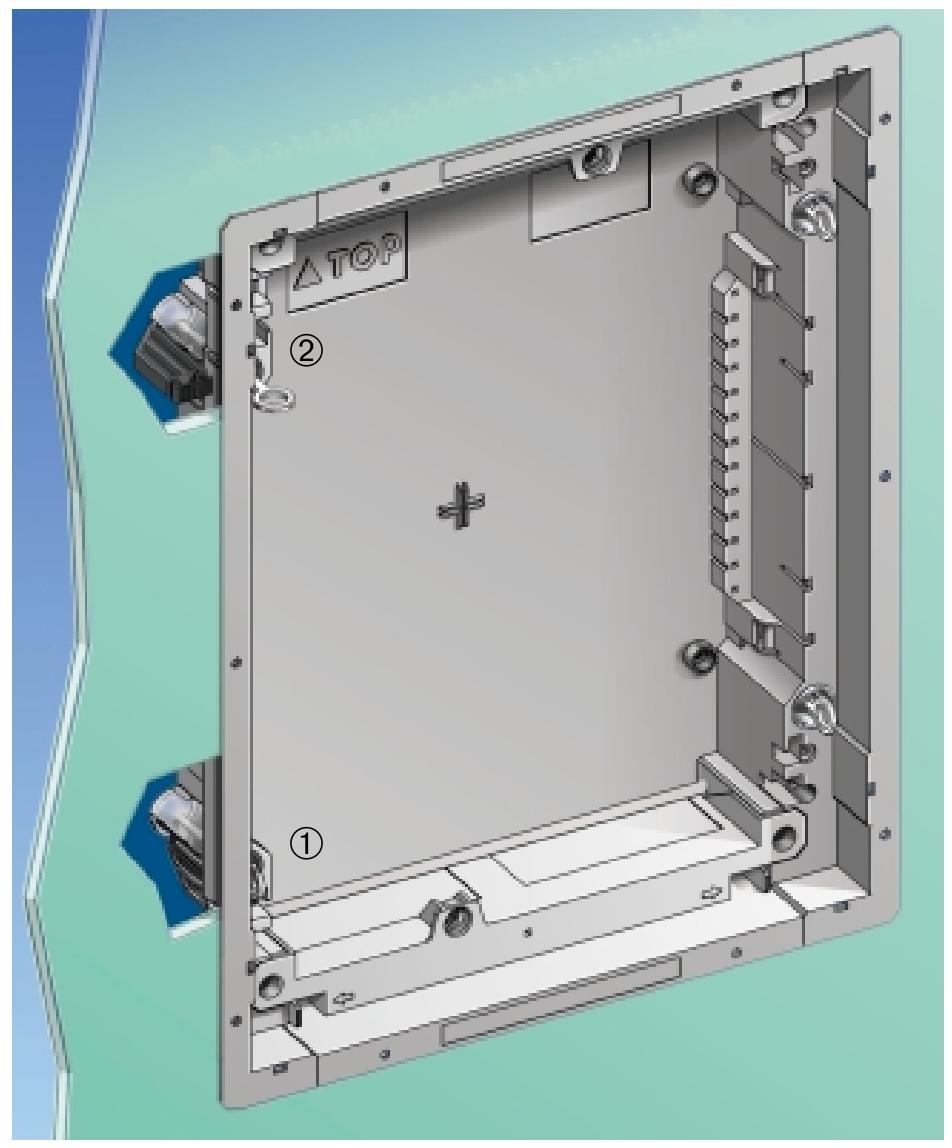

支持嵌入式安装，可通过 UZ 90 E 空心墙安装套件实现空心墙安装，无需专用配电箱。
设备支架采用卡扣式系统，无需工具即可快速安装，DIN 导轨为双重绝缘，N/PE 端子和 N-RCD 端子为插件式，且所有夹子符合 VBG 4 标准，防误触。
盖板与门框：
盖板通过两个 900 快动锁定螺丝固定，可密封，槽宽可从 12 模块扩展至 14 模块。
装饰框和门易于拆卸，可适应不平整表面。
产品系列与型号

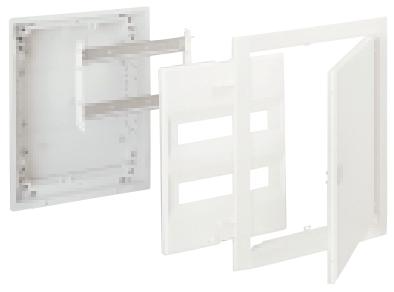

基础版本：无装饰框和门，包含箱体、设备支架、可移动 DIN 导轨、盖板、N/PE 端子、N-RCD 夹式端子、墙夹、标签系统等，按模块宽度分为 12（14）、24（28）、36（42）、48（56）四种，对应型号为 UK 510 BE、UK 520 BE、UK 530 BE、UK 540 BE，分别给出了尺寸（HxWxD）、壁龛尺寸、墙切口尺寸和重量。
标准版及选项：带装饰框和门，装饰框和门有多种款式，如：
标准款：阿尔卑斯白（RAL 9003）粉末涂层钢板材质。
“art line”：拉丝不锈钢材质。
“addition line”：拉丝铝或带阳极氧化彩色涂层的相框门。
“color line”：有波尔多红、无烟煤色、午夜蓝等金属涂层。
透明门款。
不同款式适配不同基础型号，并有对应的内部和外部尺寸。
控制面板：
前端控制面板可用于监控和操作建筑功能（如照明系统），采用标准 UK 500 组件，有坚固的铝制框架和阳极氧化前面板及安全锁。
有三种型号（FPT 510 E、FPT 520 E、FPT 530 E），外部尺寸不同，可由用户自行完成装饰或由工厂提供预装和印刷服务。
配件与替换部件
包括箱体、墙夹、快动螺丝、空心墙安装套件、表面安装套件、N 和 PE 端子、N-RCD 端子、标签系统、电缆绑带、螺丝、安装板、卡扣 closure、安全锁、槽盖、电缆入口、垂直和水平隔板等，详细列出了各配件适配的产品型号。
技术标准与认证
符合 DIN VDE 0603、DIN 43871、德国工程师协会标准 VDE 0100/729 等，IP 防护等级为 IP 30，额定电流 63A。
