ABB NTAC-0x 脉冲编码器接口模块
时间: 2025-07-14浏览次数：
ABB NTAC-0x 脉冲编码器接口模块
ABB NTAC-0x 脉冲编码器接口模块
安全说明
警告类型：包括危险电压警告、一般警告、静电放电警告，提醒用户由专业电工进行电气安装和维护，驱动器及相关设备需正确接地，断电后需等待 5 分钟让中间电路电容放电，并使用电压指示仪器确认放电完成，同时注意驱动器可能存在的自动复位功能带来的风险。
注意事项：强调遵循制造商操作说明，避免触电等危险。
概述
适用范围：适用于 NTAC-02（修订版 C 及以上）、NDIO-02（修订版 A 及以上）、NAIO-03（修订版 A 及以上），并包含早期版本（NTAC-01、NDIO-01、NAIO-01/02）的参考信息。
模块功能：
NTAC-02：提供数字脉冲编码器接口，用于获取电机轴的精确速度或位置反馈。
NDIO-02：提供 2 个数字输入和 2 个继电器输出。
NAIO-03：提供 2 个模拟输入和 2 个模拟输出，信号分辨率（12 位）优于标准模拟 I/O。
通信链接：通过光学 DDCS 协议通信链接与变频器连接，模块和 NIOC 标准 I/O 板通常在 NAMC 板的 CH1 通道上形成环形连接，NAMC 板作为主站循环轮询其他站。
安装
模块节点编号设置：通过模块外壳内的 DIP 开关设置，不同模块（NTAC、NDIO、NAIO）有各自的节点编号规则，新设置在模块下次通电时生效。
机械安装：可安装在驱动器内部或外部，安装在外部需注意布线、空间、环境条件及接地要求，安装在内部需由专业电工操作，遵循断电、放电、拆卸盖板等步骤。

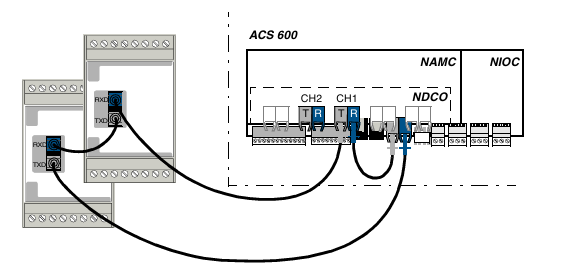

ACS 600 连接：使用光纤电缆连接到驱动器的 NAMC/NDCO 板，注意连接器颜色编码（蓝色接 RXD，灰色 / 黑色接 TXD），多模块在同一通道以环形连接，不同模块连接的端子因应用程序而异。
各模块详细安装与配置

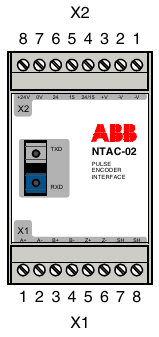

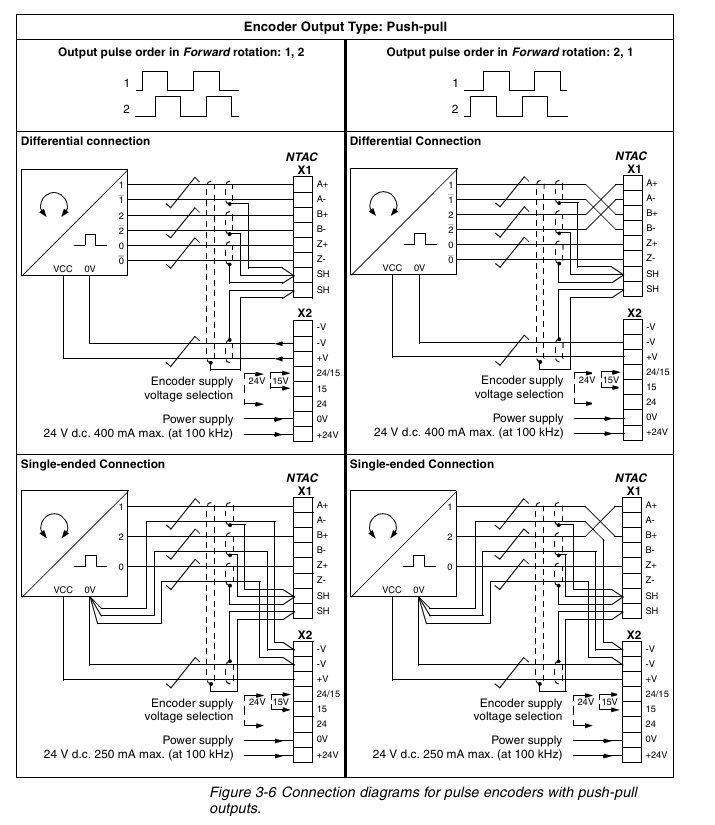

NTAC-02 脉冲编码器接口模块：介绍了端子标识、电流消耗、布线要求（电缆类型、长度、屏蔽接地等）、编码器输出类型连接图（推挽式、集电极开路、发射极开路）及编程方式（通过驱动器参数设置）。
NDIO-02 数字 I/O 扩展模块：包括端子标识、布线建议、DI1 硬件滤波器抑制设置、编程方式（通过驱动器参数激活通信）。
NAIO-03 模拟 I/O 扩展模块：涵盖模式选择（单极性 / 双极性）、输入信号类型选择（电流 / 电压）、端子标识、布线要求、编程方式（通过驱动器参数激活通信，确保参数设置与模块模式开关对应）。
附录信息
技术数据：包括 I/O 扩展链接、各模块的 enclosure、安装、连接器、输入输出等详细技术参数。
环境条件：列出了模块在运行、存储、运输时的温度、湿度、振动、冲击等环境要求。
早期版本信息：分别介绍了 NTAC-01、NDIO-01、NAIO-01/02 与对应新版本的差异、端子标识、设置等信息。
安装和启动ABB NTAC-0x模块
安装准备
确认兼容性
模块需配合ACS 600 系列变频器使用，且应用程序版本需≥V5.0（标准应用程序）或≥V4.2（系统应用程序）。
检查编码器类型（推挽式、集电极开路或发射极开路），准备匹配的连接电缆。
安全断电
断开变频器主电源，等待5 分钟直至中间电路电容放电完毕。
使用电压指示器确认无残留电压。
物理安装步骤
1. 节点编号设置
打开模块外壳，通过DIP 开关设置节点编号（范围：1-31）。
规则：
NTAC 模块编号需为偶数（如 2、4、6...）。
同一通道内节点编号不可重复。
设置完成后，重新通电生效。
2. 机械安装
内部安装（推荐）：
拆卸变频器盖板，将模块插入NAMC 板或NDCO 板的 CH1 通道。
使用光纤电缆连接模块的RXD（蓝色接口）和TXD（灰色 / 黑色接口），形成环形拓扑。
外部安装：
选择干燥、通风的位置，确保环境温度在 - 25°C 至 + 55°C 之间。
使用 M4 螺丝固定模块，保持最小间距 50mm。
3. 编码器连接
根据编码器类型选择对应端子（如 A+/A-、B+/B-）。
布线要求：
使用屏蔽电缆，屏蔽层两端接地。
编码器电缆与电源线保持至少 100mm 距离，避免干扰。
最大电缆长度：推挽式编码器≤100m，差分编码器≤300m。
电气连接
1. 电源连接
模块由变频器内部供电，无需额外电源。
2. 光纤通信连接
将模块的RXD（接收端）连接至前一节点的TXD（发送端），形成环形链路。
最后一个模块的TXD需连接回变频器的NAMC 板或NDCO 板。
3. 编码器信号连接
推挽式编码器：直接连接至模块的数字输入端子。
差分编码器：通过差分接收器转换后连接。
故障排除
通信故障
检查光纤连接是否牢固，接口是否清洁。
确认节点编号无冲突，且所有模块编号为偶数。
编码器信号丢失
检查编码器电源是否正常（通常为 + 5V 或 + 24V）。
使用示波器检测编码器输出波形是否稳定。
参数不生效
重启变频器，确保参数保存至非易失性存储器。
注意事项
静电防护：操作前佩戴防静电手环，避免触摸电路板。
环境要求：避免在潮湿、多尘或强电磁干扰环境中安装。
维护：定期清洁模块散热孔，检查光纤接口是否有灰尘或损坏。
