ABB 电子定时器 CT-APS.22
时间: 2025-07-14浏览次数：

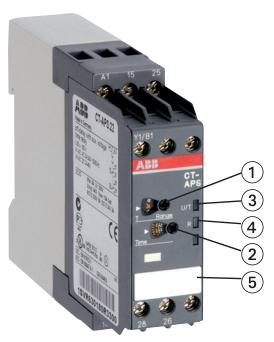

ABB 电子定时器 CT-APS.22
ABB 电子定时器 CT-APS.22
产品基本特性
功能：单功能延时关闭定时器，具备 2 个转换触点（2 c/o contacts）。
供电电压：支持 24-48 V DC、24-240 V AC。
时间范围：10 种时间范围可选，涵盖 0.05 s - 300 h，可通过旋转开关预选时间范围，前端 potentiometer 带直接读数刻度用于精细调整。
状态指示：2 个 LED 指示灯，绿色 LED（U/T）显示控制电源电压施加及计时状态（计时时闪烁），黄色 LED（R）显示输出继电器通电状态。
尺寸：宽度 22.5 mm，紧凑设计。
保护功能：可选配可密封透明盖（COV.01），防止未经授权更改时间值；集成标记标签（MAR.01）。
认证：通过 UL 508、CAN/CSA C22.2 No.14、GL、GOST、CB scheme、CCC 等认证，带有 CE、C-Tick 标记。
工作模式与功能
延时关闭功能：需持续控制电源电压计时。控制输入 A1-Y1/B1 闭合时，输出继电器立即通电；输入断开时开始延时，绿色 LED 闪烁；延时结束后输出继电器断电，绿色 LED 常亮。若输入在延时结束前重新闭合，延时重置，输出继电器状态不变；控制电源中断时，输出继电器断电，延时重置。
端子说明：第一个转换触点为 15-16/18，第二个为 25-26/28，控制电源接于 A1-A2，控制输入为 A1-Y1/B1。
技术参数
输入电路：
控制电源电压公差：24-48 V DC 为 - 15...+10%，24-240 V AC 为 - 15...+10%。
典型电流 / 功耗：24 V DC 时 16 mA，24-48 V DC 时 60 mA（按需），115 V AC 时 36 mA（按需）等。
频率范围（AC）：47-63 Hz。
电源故障缓冲时间：24 V DC 最小 15 ms，230 V AC 最小 20 ms。

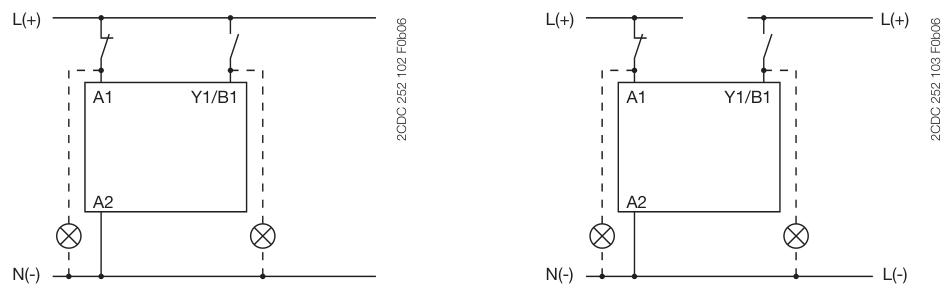

控制电路：控制输入为电压相关触发，抗反极性，非极化，可切换并联负载，最大电缆长度 50 m（100 pF/m），最小控制脉冲长度 20 ms，控制输入电流 24 V DC 时 1.2 mA，230 V AC 时 8 mA。
计时电路：恢复时间 < 80 ms，重复精度（参数恒定）Δt<±0.2%，电压公差内精度 Δt<0.004%/V，温度范围内精度 Δt<0.03%/°C。
输出电路：额定工作电压 250 V，最小开关电压 / 电流 12 V/10 mA，交流额定工作电流（IEC/EN 60947-5-1）AC12（230 V，阻性）4 A、AC15（230 V，感性）3 A，直流额定工作电流 DC12（24 V，阻性）4 A、DC13（24 V，感性）2 A；机械寿命 30×10⁶次开关循环，电气寿命（AC12，230 V，4 A）0.1×10⁶次；短路保护最大熔断器额定值，常闭触点 6 A 快速动作，常开触点 10 A 快速动作。
通用数据：占空比 100%，尺寸（宽 × 高 × 深）22.5×78×100 mm，重量 0.128 kg，安装位置任意，正常工作时与其他设备最小距离无要求，安装于 DIN 导轨（IEC/EN 60715），外壳 / 端子防护等级 IP50/IP20。
电气连接：螺丝连接，导线规格（带线端套圈的细绞线）2×0.75-2.5 mm²（2×18-14 AWG），剥线长度 7 mm，拧紧扭矩 0.6-0.8 Nm。
环境与隔离数据
环境数据：工作环境温度 - 25...+60°C，存储环境温度 - 40...+85°C，承受 6×24 小时循环的湿热（55°C，95% RH）；振动、冲击等环境耐受性符合相关标准。
隔离数据：输出电路额定绝缘电压 300 V，输入 / 输出电路 500 V；工频耐受电压测试（例行 / 型式）2.0 kV（50 Hz，1 s）/2.5 kV（50 Hz，1 min）；基本绝缘（输入 / 输出）500 V，保护隔离 250 V；污染等级 3，过电压类别 III。
标准与兼容性
符合 IEC 61812-1、EN 61812-1 + A11 等产品标准，以及 EMC、低电压、RoHS 等指令。
电磁兼容性方面，抗干扰和干扰发射均符合相关标准及等级要求。
