ABB TP854 底板
时间: 2025-07-11浏览次数：

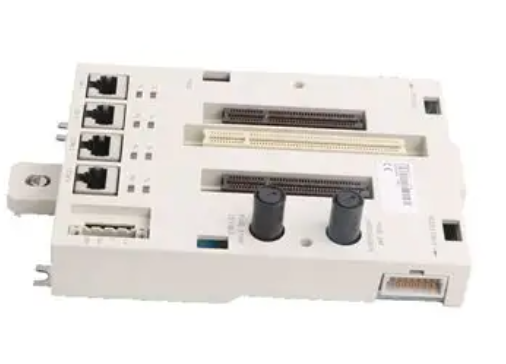

ABB TP854 底板

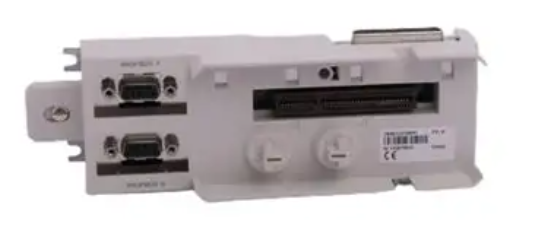

ABB TP854 底板
产品概述
AO845A 是 ABB 公司专为工业自动化场景打造的模拟量输出模块，属于 S800 I/O 家族。该模块主要用于将控制器内部的数字信号转化为模拟信号，以此驱动执行器或其他模拟设备，在工业自动化和控制系统中扮演着关键角色，可实现对各类工业过程的精准调控。它支持单冗余或冗余应用，拥有 8 个单极性模拟输出通道，能够满足复杂工业系统多样化的控制需求 。同时，该模块具备周期性自诊断功能，可实时监测模块运行状态，确保系统稳定可靠运行。
品牌背景
ABB 作为全球知名的电气与自动化领域的技术领导企业，拥有超 140 年的悠久历史。公司业务遍布全球，员工数量超 10.5 万名。ABB 一直以来专注于技术创新，将工程经验与数字化技术深度融合，为各行业提供先进的解决方案，助力客户实现高效运营，提升能源效率与生产效率，推动各行业可持续发展。在工业自动化领域，ABB 凭借深厚的技术积淀和丰富的项目经验，其产品广泛应用于各个行业，深受全球客户信赖。
基本信息
产品型号：TP854（或 TP854A、TP854B）
产品编号：3BSE025349R1
产品描述：专为 CI854、CI854A 和 CI854B 设计的底板，属于模块终端单元（Module_Termination_Unit）。
所属套件：是 CI854K01（3BSE025961R1）、CI854AK01（3BSE030220R1）、CI854BK01（3BSE069449R1）套件的组成部分。
尺寸与重量
产品净深度 / 长度：216mm
产品净高度：49.5mm
产品净宽度：72mm
产品净重量：0.234kg
核心功能
模拟信号输出：可输出 4...20 mA 标准模拟信号，用于驱动调节阀、变频器、电机控制器等需要连续调节的设备，实现对工业过程的精确控制。
HART 通信：支持 HART pass - through 通信功能，便于实现设备状态监测与参数远程配置，提升系统管理效率。仅支持点对点通信，且用于 HART 通信的通道需启用输出滤波器 。
自诊断功能：周期性进行自我诊断，实时监测并报告多种故障。外部通道错误，如输出电路供电电压过低、输出电流小于设定值且设定值大于 1 mA（开路）时会报告（仅在活动通道报告）；内部通道错误，当输出电路无法给出正确电流值时报告，冗余对中模块会被模块总线主设备指令进入错误状态 ；模块错误包括输出晶体管错误、短路、校验和错误、内部电源错误、状态链路错误、看门狗或错误的 OSP 行为等情况时均会报告 。
工作原理
控制系统将数字信号发送至 AO845A 模块，模块内部的数字 - 模拟转换器（DAC）把接收到的数字信号转换为模拟信号。之后，模拟信号通过模拟量输出通道输出到外部控制设备。例如在一个温度控制系统中，PLC 根据当前温度值与设定温度的差值计算得出控制信号，以数字形式发送给 AO845A 模块，AO845A 模块将其转换为对应的 4...20 mA 模拟电流信号输出，控制加热器的工作功率，从而调节温度 。
关键优势
高可靠性：具备完善的自诊断功能和短路保护机制，能及时发现并处理故障，确保在工业复杂环境下稳定运行。通过各类国际认证，如 CE、UL 等，符合严格的电气安全标准，可适应不同地区和行业的安全要求 。
灵活兼容性：支持单冗余或冗余应用，可与多种 MTU（模块终端单元）配合使用，适用于不同架构的工业自动化系统，具有较强的通用性和兼容性 。
通信便捷：借助 HART 通信技术，可实现与各类设备的无缝集成，方便进行实时数据交换和设备诊断，便于远程管理与维护，减少人工干预，提升系统整体运维效率 。
精准控制：12 bit 的分辨率以及低至 0.1% 的最大误差，能够精准输出模拟信号，满足对控制精度要求极高的工业应用场景 。
注意事项
安装方面：安装时要依据相关电气规范与操作指南，保证模块正确安装及电路连接无误，防止因安装不当引发故障。模块尺寸紧凑，安装空间要合理规划，确保其散热良好 。
信号配置：需根据实际应用场景，正确配置信号模式（如主动或被动模式），对在不同防爆区域操作的设备，要遵循相应的配置规则 。
布线要求：使用屏蔽电缆进行过程连接，特别是在使用 HART 通信时，以减少电磁干扰，保证信号传输的稳定性与准确性 。
地址设置：对于带有 PROFIBUS PA 的装置，启动前要检查或配置总线地址，确保地址在有效范围（0…125）内且在网段中唯一 。
维护保养：定期检查模块工作状态，观察前端 LED 指示灯，若有异常及时排查处理。当系统出现故障时，可依据模块的诊断信息进行针对性检修 。
