ABB AO845A 模拟输出模块
时间: 2025-07-11浏览次数:

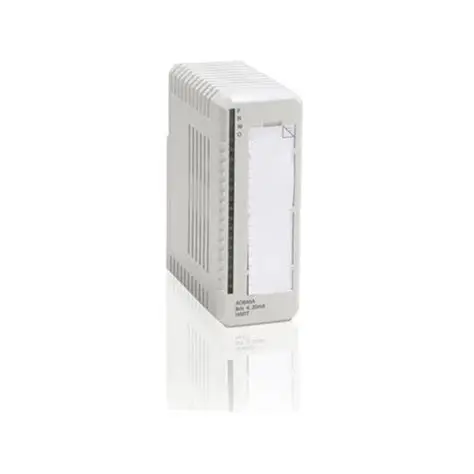

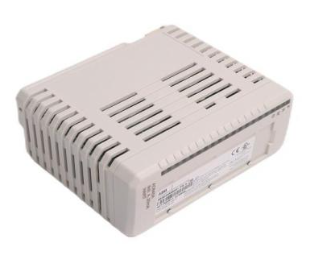

ABB AO845A 模拟输出模块

ABB AO845A 模拟输出模块

产品概述
AO845A 是适用于 System 800xA 系统的模拟输出模块,支持单冗余或冗余应用,配备 8 个单极性模拟输出通道。模块具备周期性自诊断功能,可监测外部通道错误、内部通道错误及模块错误等多种故障状态,确保运行可靠性。



核心功能与特性

输出能力:8 个 4...20 mA 通道,满足工业现场模拟信号输出需求。
冗余支持:可用于冗余应用场景,提升系统稳定性。
隔离保护:8 个通道作为一组与接地隔离,且模拟输出具有短路保护功能(针对 ZP 或 + 24 V)。
通信功能:支持 HART pass-through 通信,便于设备状态监测与参数配置。
自诊断:周期性进行自我诊断,及时报告各类故障,包括外部通道错误(如供电电压过低、开路等)、内部通道错误(如输出电路异常)及模块错误(如输出晶体管故障、短路、校验和错误等)。


规格参数

基本参数 型号:AO845A;产品编号:3BSE045584R1;类型:模拟输出;信号规格:4..20 mA;通道数量:8 个;是否支持 HART:是;是否支持 SOE:否;冗余性:支持;高完整性:否;本质安全:否;机械规格:S800
性能参数 分辨率:12 bit;隔离方式:组级与接地隔离;超 / 欠范围:±15%;最大输出负载:750 Ω;最大误差:0.1%;温度漂移:最大 50 ppm/°C;上升时间:输出滤波器禁用时 23 ms,启用时最大 4 mA/12.5 ms;输入滤波器(0-90% 上升时间):23 ms(0-90%),最大 4 mA/12.5 ms;更新周期:10 ms;电流限制:短路保护限流输出;最大现场电缆长度:600 米(656 码)
电气参数 额定绝缘电压:50 V;介电测试电压:500 V 交流电;功耗:典型 3.5 W;+5 V Modulebus 电流消耗:最大 125 mA;+24 V 外部电流消耗:218 mA
诊断与指示 前端 LED:F(故障)、R(运行)、W(警告)、O(SP);监控状态指示:模块错误、模块警告、通道错误
环境与认证 CE 标志:有;电气安全:符合 IEC 61131-2、UL 61010-1、UL 61010-2-201;危险场所认证:C1 Div2 cULus、C1 Zone2 cULus、ATEX Zone 2;船级社认证:BV、DNV-GL、LR;防护等级:IP20(依据 IEC 60529);腐蚀性环境等级:ISA-S71.04 G3;工作气候条件:0 至 + 55°C(存储 - 40 至 + 70°C),相对湿度 5-95% 无冷凝(符合 IEC/EN 61131-2);污染等级:2 级(依据 IEC 60664-1);机械工作条件:符合 IEC/EN 61131-2;EMC:符合 EN 61000-6-4 和 EN 61000-6-2;过电压类别:符合 IEC/EN 60664-1、EN 50178;设备类别:I 类(依据 IEC 61140,接地保护);最高环境温度:55°C(131°F),紧凑 MTU 垂直安装时 40°C(104°F);符合 RoHS(DIRECTIVE/2011/65/EU)和 WEEE(DIRECTIVE/2012/19/EU)
兼容性 适用 MTU:TU810、TU812、TU814、TU830、TU833、TU842、TU843、TU852;键控代码:DB
尺寸与重量 宽度:45 mm(1.77 英寸);深度:102 mm(4.01 英寸),含连接器 111 mm(4.37 英寸);高度:119 mm(4.7 英寸);重量:0.21 kg(0.46 磅)

AO845A 3BSE045584R1 ABB PLC Analog Output Module S/R HART 8 CH S800 I/O DCS


相关产品

包括 TU810V1、TU812V1、TU814V1、TU830V1、TU833、TU842、TU843、TU852 等。


关键优势

高可靠性:具备完善的自诊断功能和短路保护,能及时发现并报告故障,保障系统稳定运行。
灵活兼容:可与多种 MTU 配合使用,适用于单冗余或冗余应用场景,适应不同系统架构需求。
通信便捷:支持 HART 协议,便于实现远程监测与配置,提升系统管理效率。
环境适应性强:能在较宽的温度、湿度范围及腐蚀性环境中工作,符合多项国际标准和认证,适用于复杂工业环境。
