ABB KPM纸张断裂检测器-KB2

ABB KPM纸张断裂检测器-KB2

产品概述

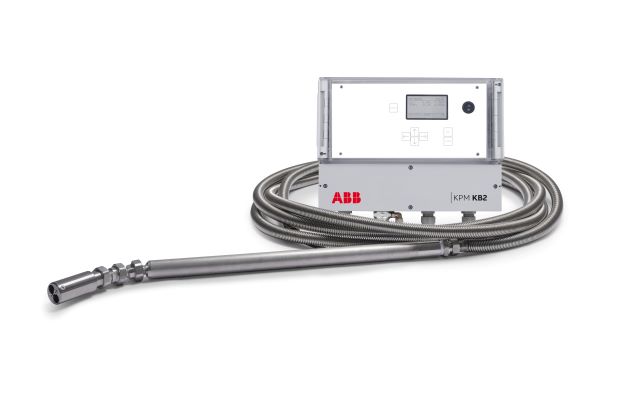

KPM KB2 是 ABB 推出的一款非接触式纸页断裂检测器,在全球拥有数百次安装案例,被公认为市场上性能出色的纸页断裂检测设备。它可安装在纸幅上方或下方,适用于多尘、蒸汽多、高温以及空间有限的环境,通过空气吹扫保持传感器头清洁,能在恶劣环境中可靠监测纸页断裂情况。


核心功能与特性

灵活的检测光源:配备 RGB 或红外光源,无论纸张和纸板的颜色如何,都能在各类纸张和纸板产品及应用中表现出色。RGB 颜色测量可应对所有纸页、网布和毛布颜色,确保可靠的断裂检测,除了开放式牵引应用,还能在毛布、网布甚至滚筒背景下检测断裂。
快速的断裂检测:采用数字信号处理技术,每秒对所有信号进行上千次测量,通过测量背光强度抵御环境光变化影响。断裂检测延迟最低仅 15ms,用户可通过数字滤波选择用于断裂报警的测量周期数。
便捷的设置与操作:配备大显示屏和逻辑用户界面,通过选择信号差异最大的测量值,轻松完成断裂检测设置。断裂和维护报警可连接至 PLC 或 DCS,还可选配颜色测量 PC 软件用于监测,并包含数据收集功能。
适应恶劣环境:在高湿度环境中仍能保持高可靠性,传感器头暴露在高温环境时,电子单元可通过光纤电缆安装在机器罩外部。


规格参数

环境温度 传感器头和光纤电缆:-10–180ºC(15–356ºF);电子单元:-10–60ºC(15–140ºF)
光纤电缆 KPM KB2/6:6m(20ft);KPM KB2/9:9m(30ft);KPM KB2/12:12m(40ft)
光纤电缆导管 需要至少 19mm(3/4”)内径的柔性气密导管,可选配
导管连接 19mm(¾”)BSP
安装 传感器距纸幅 5–30cm(2–12”)
LED 脉冲频率 1kHz
电源供应 90–264VAC,50/60Hz 或 24VDC
功耗 15W
外壳防护等级 IP 66(Nema 4x)
吹扫空气连接 干燥仪表空气,6–4mm(¼”)连接器,正常消耗量 80l/min(21gpm)
数字输出 2 个常开或常闭触点,最大 250VAC、2A;220VDC、2A,用于断裂信号和维护报警
报警输出延迟 实际断裂后最小 15ms
模拟输出(可选) 3 个 4–20mA,最大 600Ω(欧姆),隔离
尺寸(长 × 高 × 宽)及重量 电子单元:323×237×70mm(12.7×9.3×2.8”),3kg(6.6lbs);传感器头:直径 33mm(1 1/4”)不锈钢 316,管长 1500mm(59”),4kg(9lbs)

KPM Sheet Break Detector - KB2 Ranger model - Process measurements ...


应用场景

主要应用于制浆造纸行业,用于监测纸张、纸板生产过程中的纸页断裂情况,可安装在造纸机的不同位置,如网部、压榨部、干燥部等,及时发现纸页断裂并发出报警信号,以便操作人员迅速采取措施,减少因纸页断裂造成的生产损失,提高生产效率和产品质量。


品牌背景

该产品由 ABB 公司生产,ABB 是全球领先的电气与自动化企业,业务遍及全球多个国家和地区,在电力、工业、交通和基础设施等领域拥有深厚的技术积累和广泛的影响力。其始终致力于技术创新,为各行业提供先进的解决方案,KPM KB2 纸页断裂检测器是 ABB 在制浆造纸行业自动化解决方案中的重要产品之一,体现了 ABB 在该领域的技术实力和对行业需求的深刻理解。
