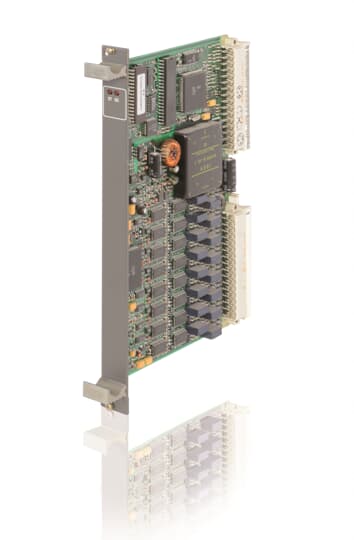

ABB 81EU01-E/R3210 模拟信号输入模块
时间: 2025-07-09浏览次数：
ABB 81EU01-E/R3210 模拟信号输入模块
ABB 81EU01-E/R3210 模拟信号输入模块
模块概述
应用场景：作为多种输入模块的替代方案，适用于 2 线制变送器（4...20mA，模块供电）、4 线制变送器（0/4...20mA，模块或外部供电），可替代 81EA01-E/R1010（无校正功能）、81EA01-E/R1111（带校正功能，无原始值输出）、81EA01-E/R1112（带校正功能，有原始值输出）。
核心功能：包含 5 个功能单元，每个单元可灵活配置输入模式，支持参数编程（存储于 EEPROM，断电不丢失）；每个模拟信号可分配最多 4 个限值，支持 5 个独立的校正或滤波计算（通过功能块实现）。
主要特性
接口与通信：配备 PROCONTROL 站总线标准接口，信号以电报形式传输，发送前会校验并标记测试标志，接收时也会基于测试标志校验传输完整性。
抗干扰设计：可消除功能单元与站总线间的干扰，每个功能单元配有短路保护和监控的变送器电源。
状态指示：前端面板的 ST（通用干扰）指示灯可显示内部监控电路或输入信号监控的响应。
信号处理与监控
模拟信号输入与转换
输入电流信号在高精度测量电阻上转换为测量电压，经多路复用器连接至输入仪表放大器，再通过 A/D 转换器转换为 12 位数字模拟信号。
输入仪表放大器和 A/D 转换器通过参考电压监控，模拟信号通过 plausibility 监控（默认上限 118.75%、下限 - 6.25%，可在配置列表修改），超限则触发响应。
故障处理
若输入因电路故障过载，相关功能单元立即关闭，诊断寄存器中会出现 “Process channel fault” 消息，数据电报中干扰位会置位，每 30 秒尝试重新激活该单元。
接收总线电报时会监控周期性更新，若信号长时间未更新（如发送模块故障），接收监控功能会在对应寄存器置位干扰位，继续使用最后接收值计算并转发带干扰位的结果。
校正与滤波功能
功能块支持：提供流量测量校正（KOR1 适用于水 / 蒸汽，KOR3 适用于变参考压力气体）、液位测量校正（NIV）、非线性滤波（FIL），每个功能单元可使用 1 个功能块，KOR1、KOR3、NIV 包含 FIL 功能。
限制条件：最多 5 个功能块，最多 20 个总线信号，每个功能单元最多 1 个功能块；使用功能块时，模块周期时间会增加相应功能块的计算时间。
限值信号与事件
限值设置：每个功能单元最多可编程 4 个限值，每个限值可选择 4 种滞后值（HY1=0.39%、HY2=1.56% 默认、HY3=3.12%、HY4=6.25%），限值范围为设定信号范围的 - 150%...+150%。
事件触发：超限、监控功能响应、模拟值变化超过可调阈值（0.2%...6.8%，默认 1.56%）且超过可调时间（40ms、200ms 默认）时，会立即向站总线发送限值信号电报。
诊断与状态指示
本地指示：前端 ST 指示灯显示模块所有干扰及数据通信干扰。
诊断寄存器：寄存器 246 存储故障类型，包括参数故障、过程通道故障、校验和错误、处理故障等，可通过总线发送给报警系统或控制诊断系统（CDS）。
故障原因：过程通道故障可能由模拟信号不可信、内部参考值干扰、变送器监控响应等导致；处理故障可能由配置列表无效、内部电压干扰、硬件缺陷等导致。
输出信号类型
信号形式：模块将转换后的模拟输入信号、校正后的数值、限值信号等以串行数据电报的形式发送至站总线，电报包含系统地址、站地址、模块地址、寄存器地址等标识信息，以及数字量数据（如 12 位数字化的模拟值、限值状态、诊断信息等）。
传输内容：包括模拟值（经 A/D 转换的 12 位数字信号）、校正后的数值、原始值（可选）、限值信号（超限状态）、诊断信息等，均以数字电报形式通过标准站总线接口输出。
